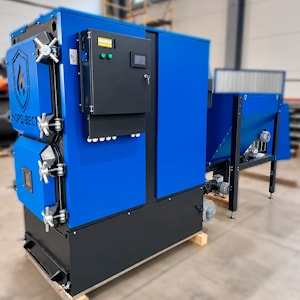

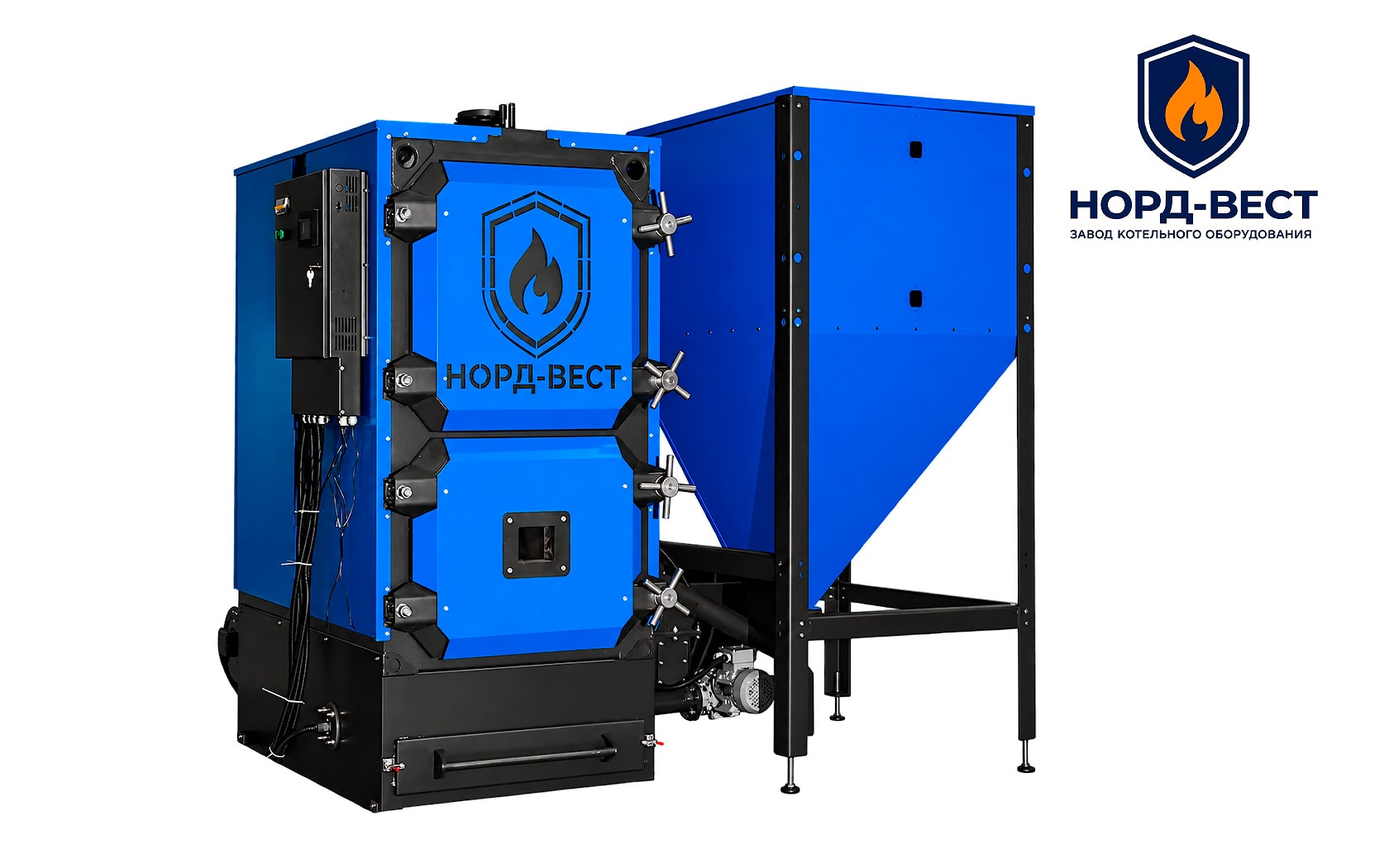

Автоматический котел НОРД-ВЕСТ Био 200 кВт

Конструкция и автоматическая подача топлива

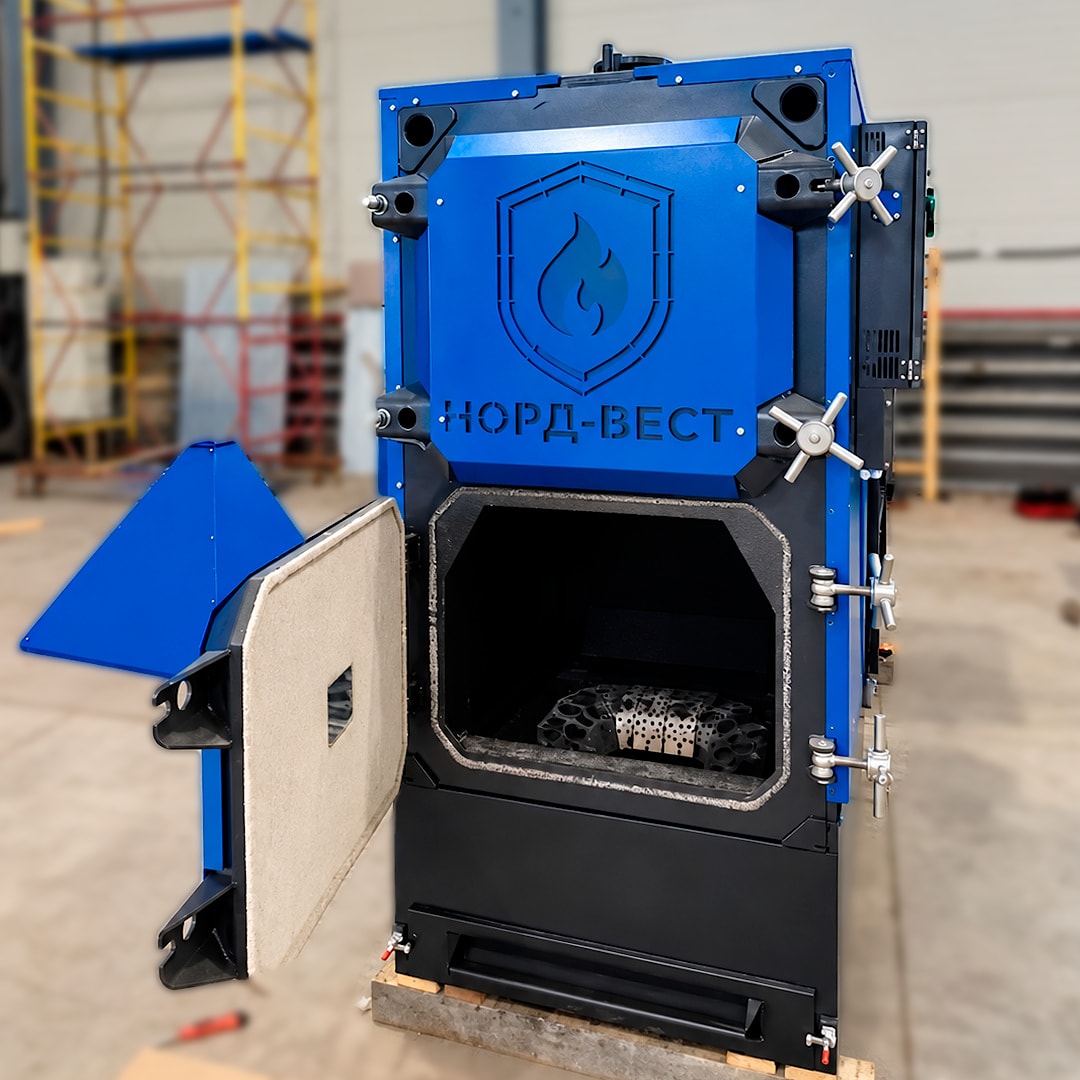

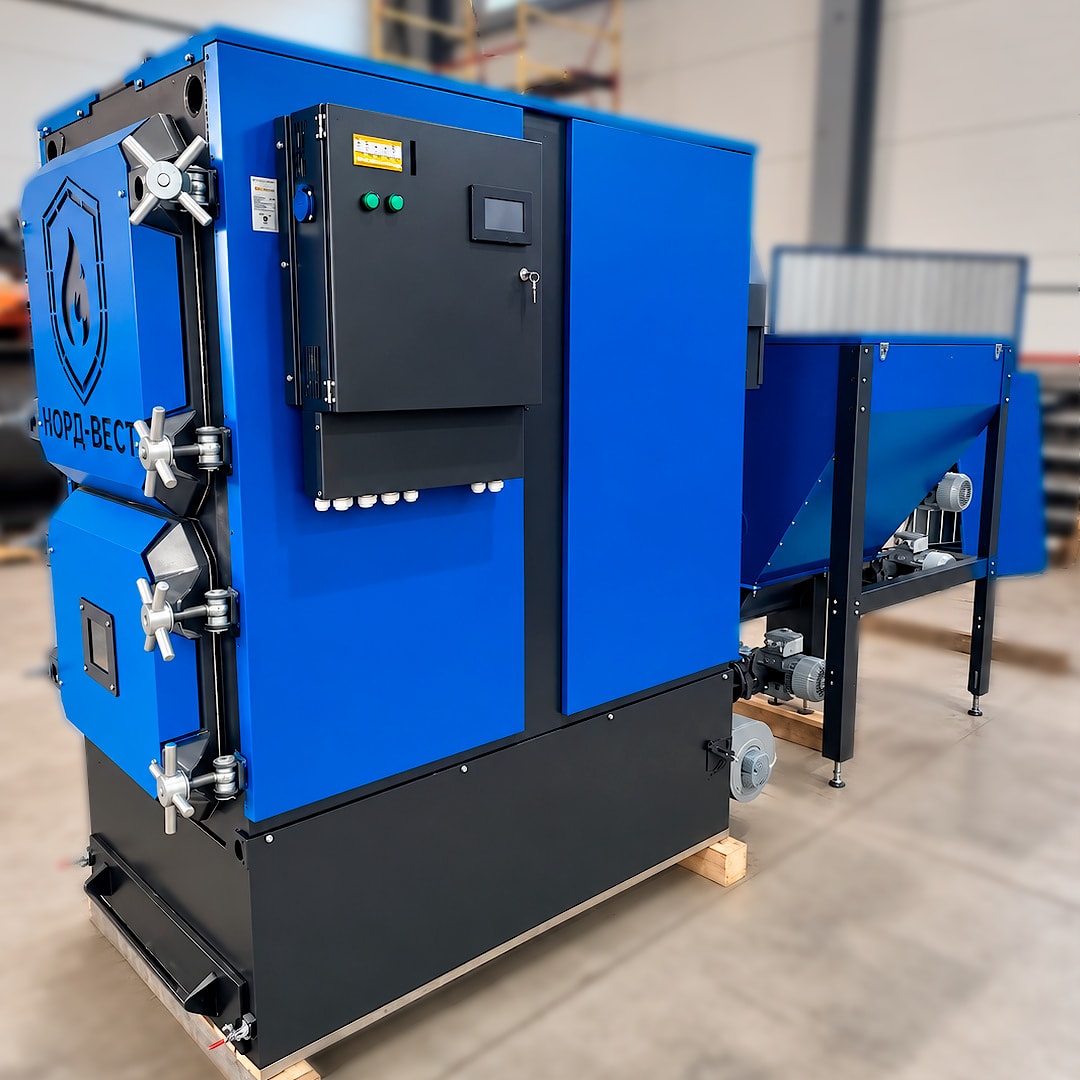

НОРД-ВЕСТ БИО 200 рассчитан на эксплуатацию в условиях промышленной нагрузки. Топочная камера выполнена из стали толщиной 6 мм, а трубы теплообменника – 4 мм. Трёхходовая конструкция увеличивает поверхность теплообмена и обеспечивает эффективную передачу тепла.

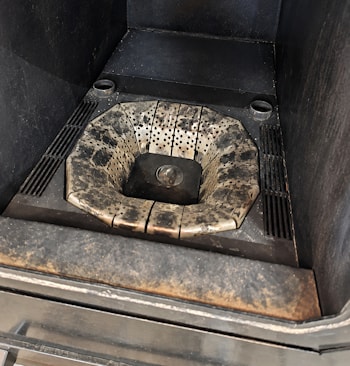

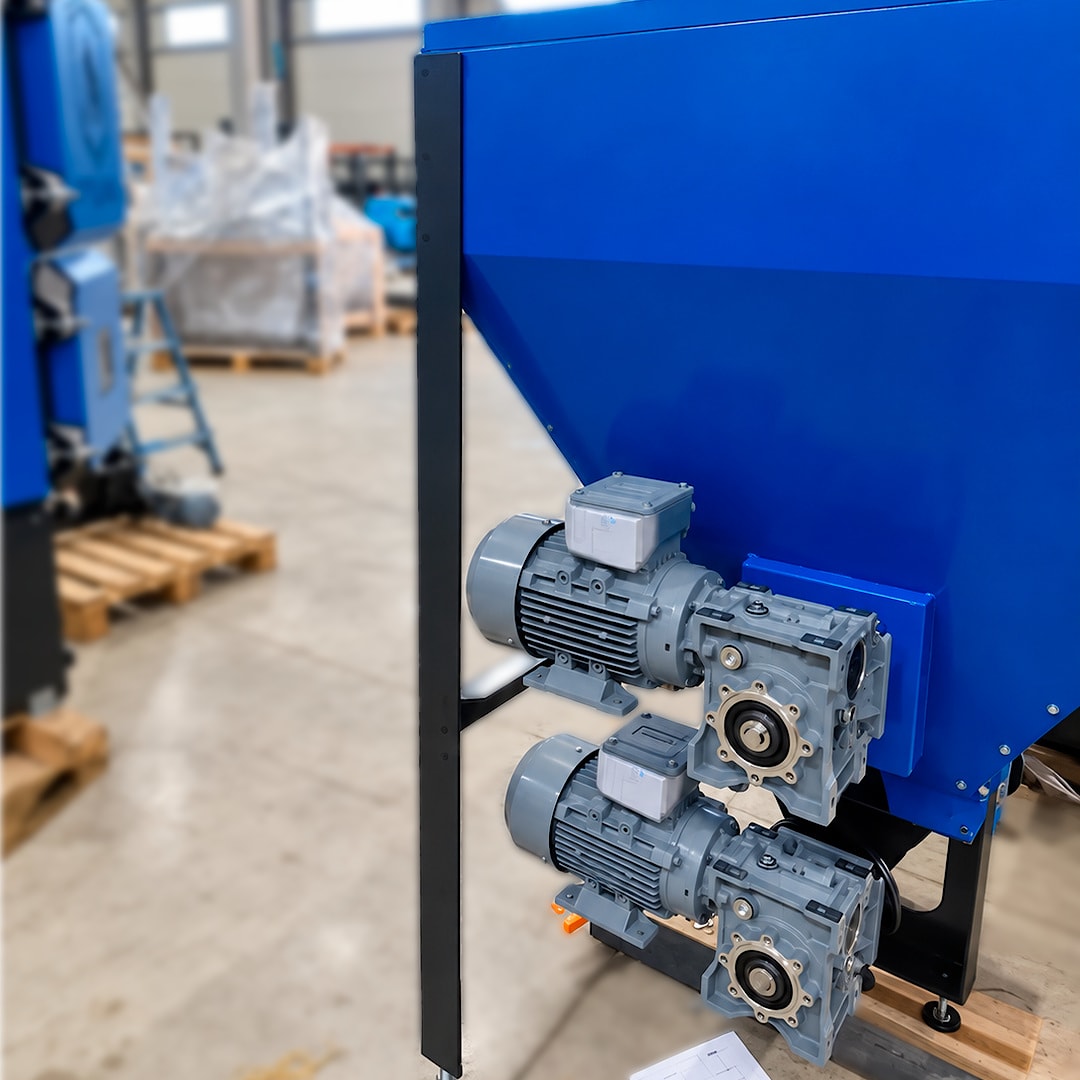

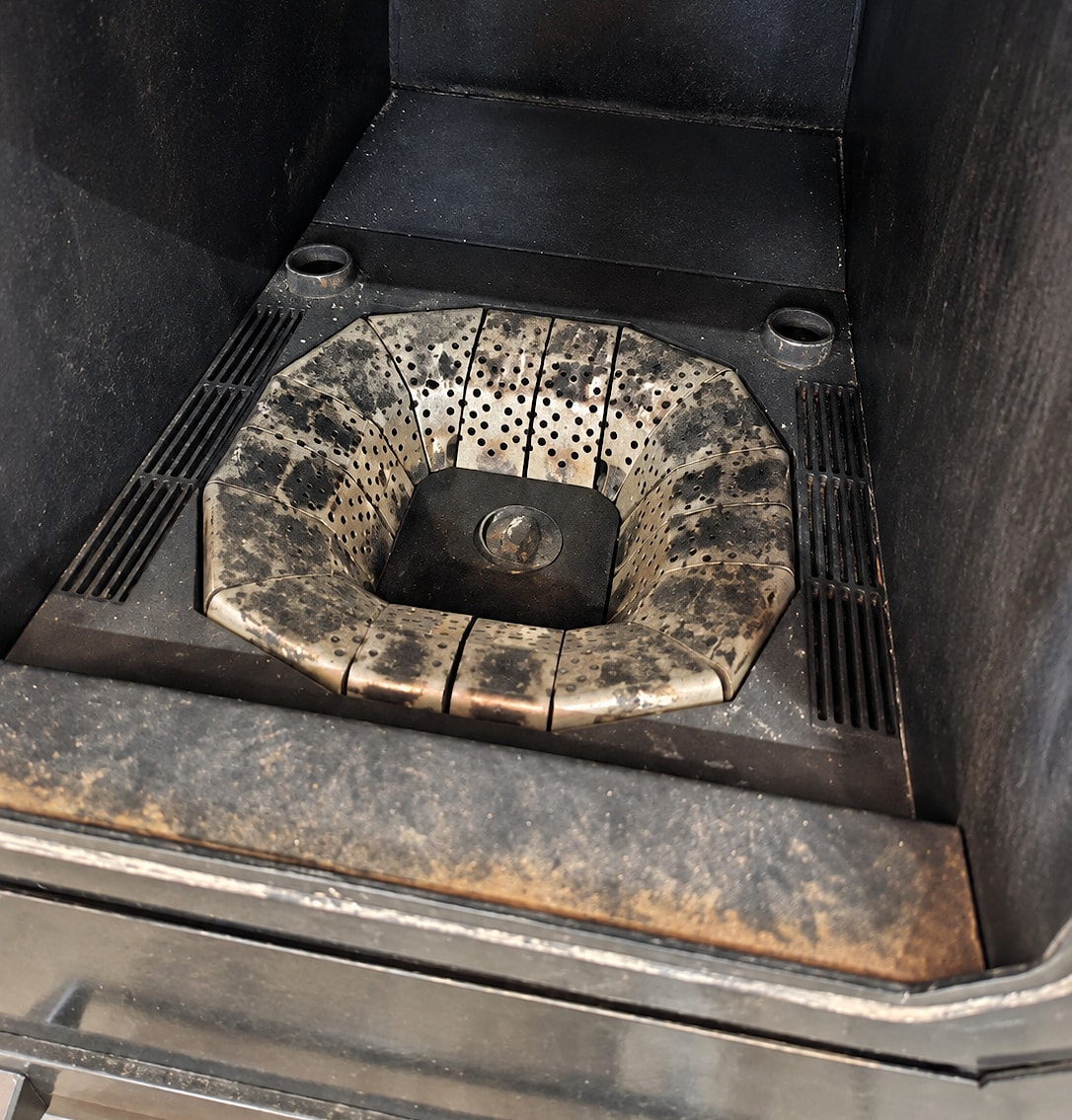

Помимо усиленной конструкции теплообменника, в котле предусмотрена автоматическая система подачи топлива. Щепа из бункера поступает в ретортную горелку через двухшнековую систему с двумя независимыми редукторами. Такая конструкция обеспечивает равномерную подачу топлива, а сменные чугунные элементы горелки упрощают её обслуживание.

Безопасность системы топливоподачи обеспечивается пассивной защитой от обратного пламени. Физический разрыв огневого контура препятствует распространению пламени в сторону бункера, при этом защита не зависит от электропитания.

Топливо и бункер

Основное топливо для НОРД-ВЕСТ БИО 200 – древесная щепа размером не более 60 × 30 × 10 мм. Содержание опилок не должно превышать 10%. Для стабильной работы котла рекомендуется использовать просушенное топливо низкой влажности.

Также котёл может работать на пеллетах, а дрова используются как резервное топливо с ручной загрузкой.

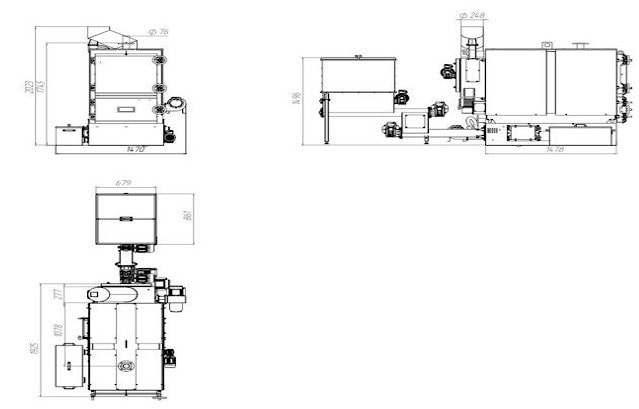

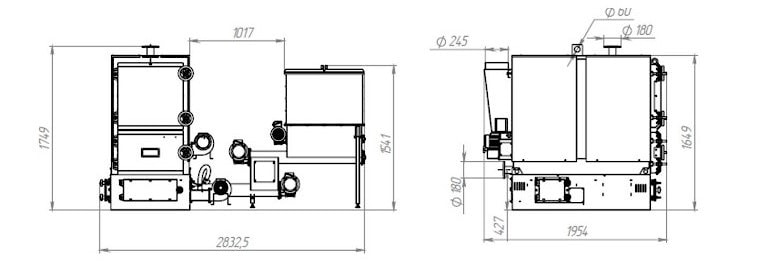

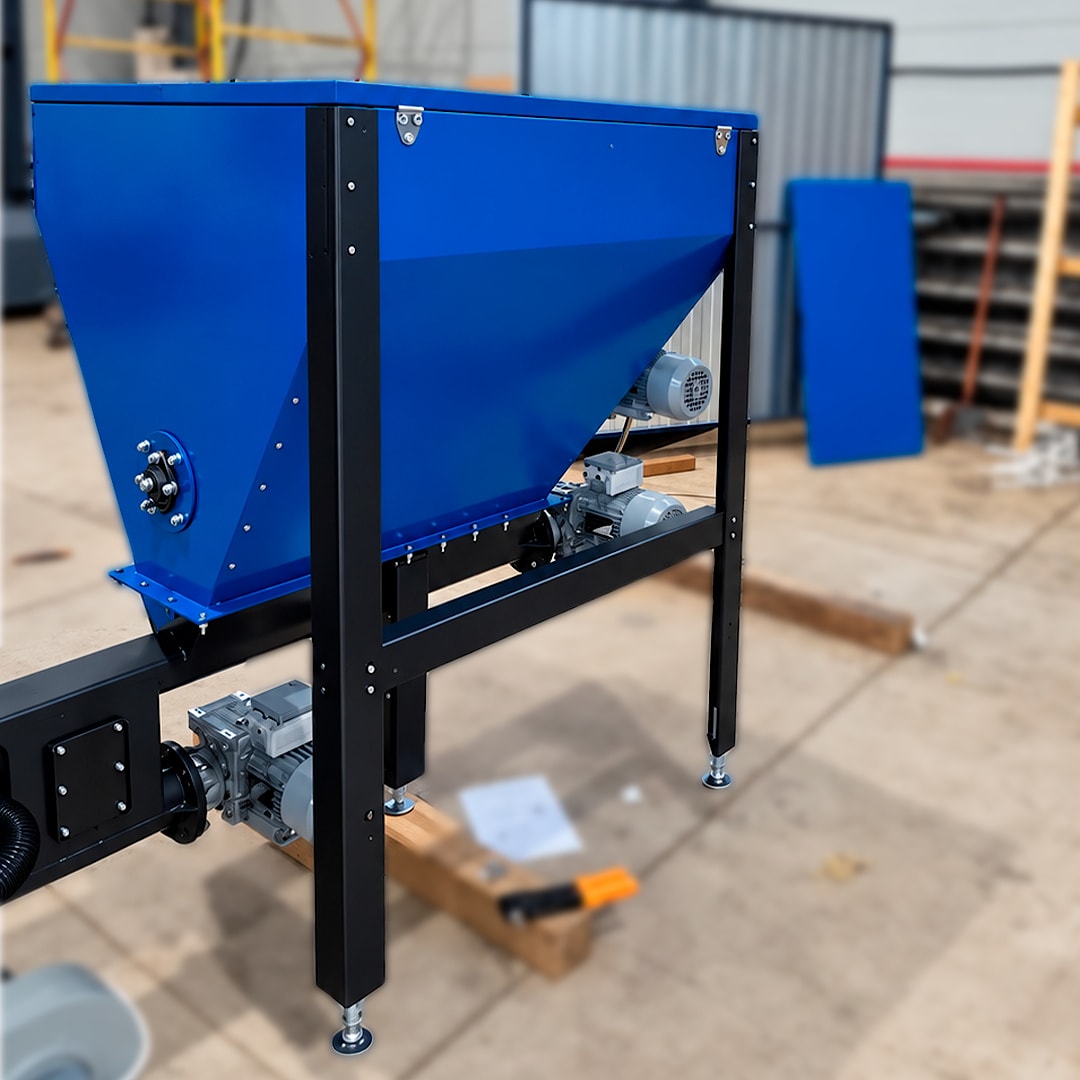

Для хранения и автоматической подачи щепы котёл штатно комплектуется бункером объёмом 500 л с ворошителем. Бункер может иметь заднее или боковое расположение, что позволяет выбрать подходящую компоновку оборудования с учётом помещения котельной.

Увеличивать объём штатного бункера с ворошителем нельзя: дополнительный вес щепы создаёт повышенную нагрузку на отдельный мотор-редуктор ворошителя.

Если требуется больший запас топлива, можно установить отдельный уличный вибро-бункер объёмом 8,5 м³.

Автоматика и безопасность

НОРД-ВЕСТ БИО 200 оснащён системой управления E-1, которая контролирует основные параметры работы котла и автоматически регулирует его работу в соответствии с заданными настройками.

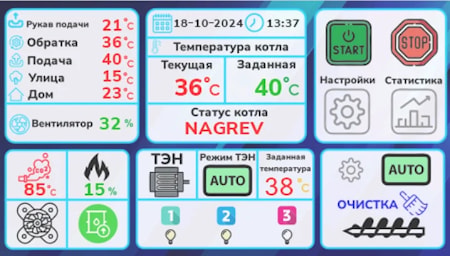

Система управления включает цветной сенсорный дисплей, дистанционное управление и мониторинг, 6-ступенчатую модуляцию мощности, погодозависимое управление, стабилизацию тяги дымохода, ночной режим и недельные таймеры.

Автоматика отвечает не только за управление, но и за контроль безопасной работы котла. Для этого используются 7 датчиков температуры, контролирующих критические точки котла и системы отопления, световая и звуковая сигнализация, а также защита от перегрева и блокировки шнека.

Комплектация автоматического котла НОРД-ВЕСТ БИО 200:

• теплообменник котла в сборе с основанием;
• узел топливоподачи в сборе;
• бункер 500 л;
• электронный блок управления;
• шомпол для очистки дымогарных труб;
• технический паспорт.

В заводской комплектации котёл также оснащён двумя предохранительными клапанами, термометром и манометром.

Технические характеристики НОРД-ВЕСТ БИО 200:

Скачать паспорт и инструкцию по эксплуатации автоматического котла НОРД-ВЕСТ Био 200
