Блочно-модульная котельная БМК-3 МВт

Блочно-модульная котельная БМК-3 МВт мощностью 3000 кВт для автономного отопления крупных промышленных, складских, коммерческих и других объектов. Котельная может работать на дровах, пеллетах или электроэнергии.

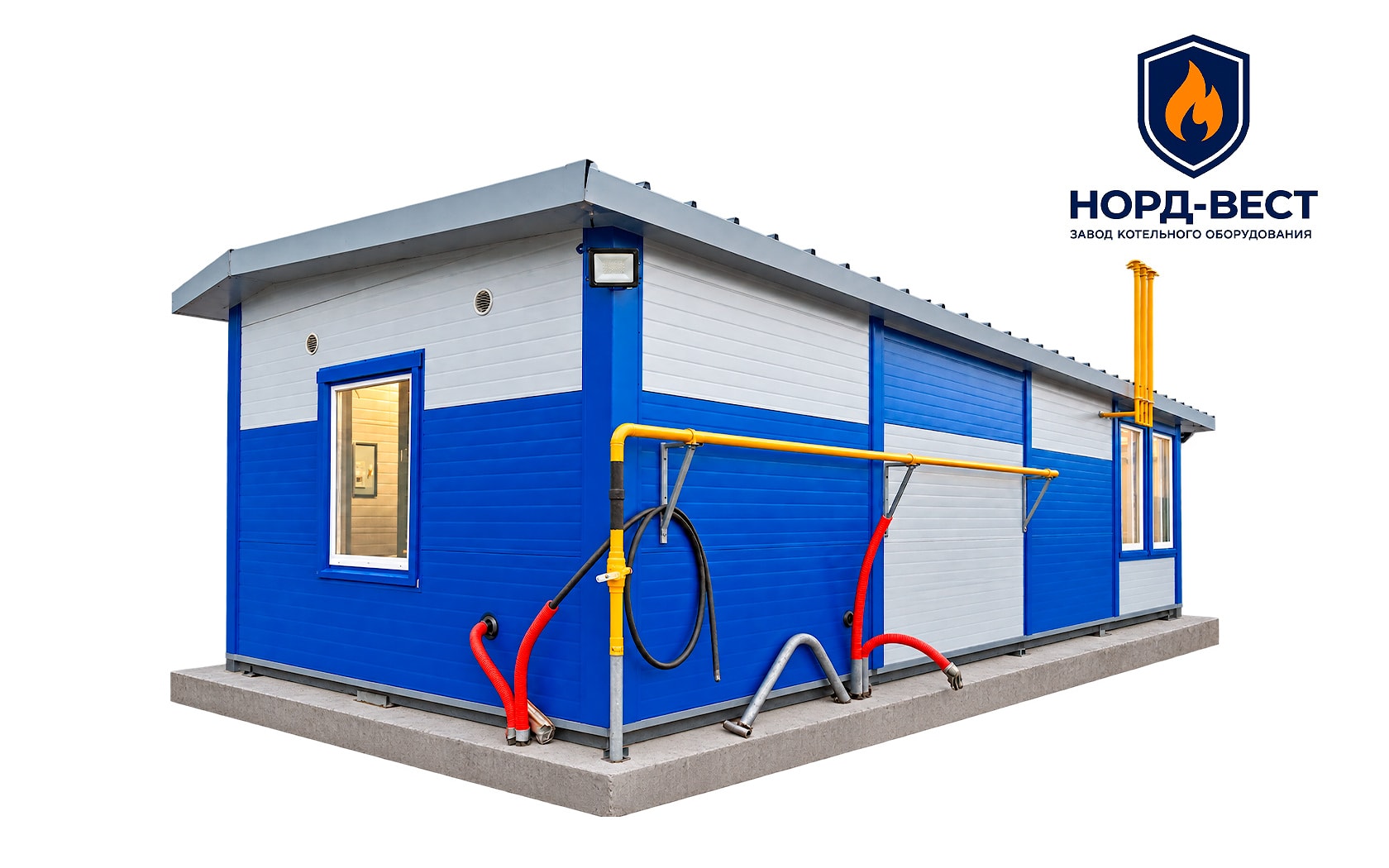

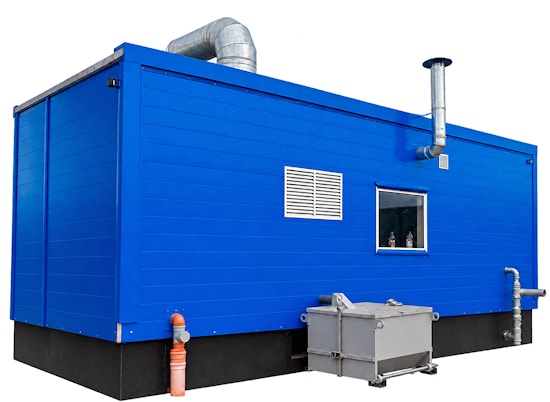

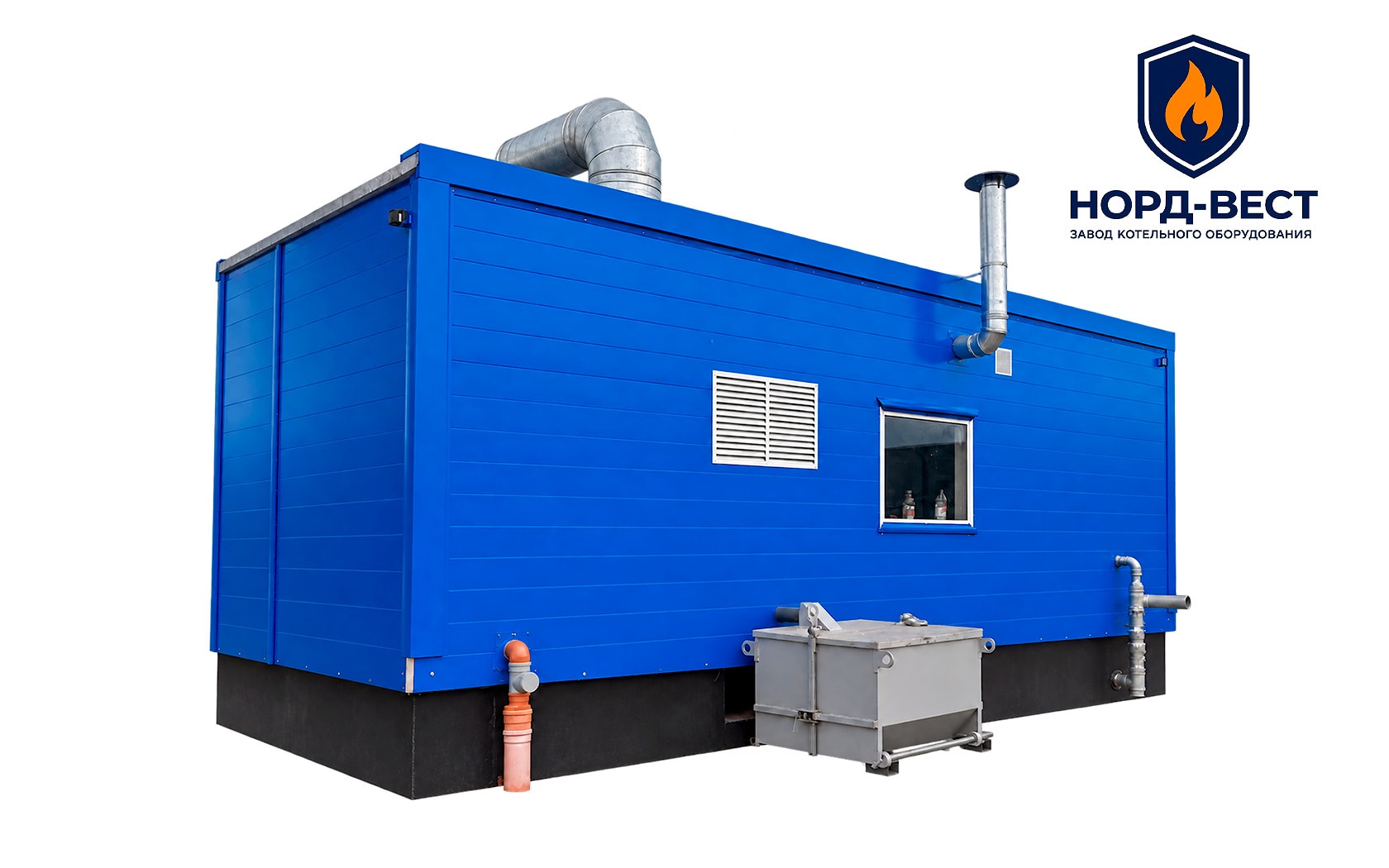

БМК-3 МВт представляет собой промышленную модульную котельную высокой заводской готовности. Основное оборудование устанавливается и обвязывается на производстве, после чего готовый модуль доставляется на объект и подключается к подготовленным инженерным сетям.

В зависимости от проекта возможно твердотопливное, электрическое или комбинированное исполнение.

Для каких объектов подходит мощность 3 МВт

БМК мощностью 3000 кВт подходит для крупных промышленных, складских, коммерческих и сельскохозяйственных объектов с высокой потребностью в тепле.
БМК-3 МВт может использоваться для отопления промышленных объектов площадью до 15 000 м².

Типовые объекты:

• Промышленные предприятия и производственные цеха. Производственные корпуса, ремонтные мастерские, ангары и другие крупные объекты.
• Склады и логистические комплексы. В том числе здания с высотным хранением и большими воротами.
• Тепличные хозяйства. БМК-3 МВт подходит для отопления тепличных комплексов площадью до 2 га.
• Административные и общественные здания. Бизнес-центры, торговые площади, спортивные комплексы и другие крупные объекты.
• Резервные системы теплоснабжения. БМК-3 МВт может использоваться как дополнительный или аварийный источник тепла для действующей котельной.

Если мощности 3 МВт недостаточно, мощность системы можно увеличить до 6 или 9 МВт за счёт установки дополнительных модулей.

Площадь отапливаемого объекта является ориентировочным показателем. Точная требуемая мощность определяется по теплопотерям с учётом назначения здания, высоты помещений, утепления, остекления и других параметров.

Технические характеристики и состав БМК-3 МВт

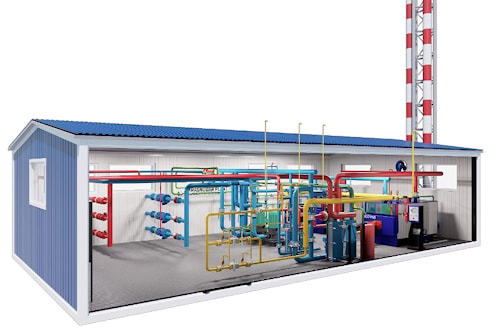

БМК-3 МВт поставляется в виде готового утеплённого модуля заводской готовности. Внутри размещается основное котельное и вспомогательное оборудование.

⠀

Что входит в комплектацию БМК-3 МВт:

• один или два водогрейных котла общей тепловой мощностью 3000 кВт;
• циркуляционные насосы с частотным регулированием, основной и резервный;
• система подпитки;
• мембранный расширительный бак;
• предохранительная арматура;
• шкаф управления;
• погодозависимая автоматика;
• каскадное управление котлами при соответствующей комплектации;
• система дистанционного контроля;
• система аварийного отключения;
• источник бесперебойного питания для защиты автоматики;
• дымоходная система для твердотопливного исполнения.

Состав оборудования зависит от выбранного исполнения котельной. БМК может комплектоваться твердотопливным, электрическим или комбинированным вариантом.

От чего зависит стоимость БМК-3 МВт

Итоговая комплектация зависит от:

• вариант исполнения котельной;
• состав основного и вспомогательного оборудования;
• количество и тип котлов;
• уровень автоматизации;
• необходимость резервирования;
• система хранения и подачи топлива;
• дополнительные требования проекта.

⠀

Поэтому стоимость БМК-3 МВт рассчитывается индивидуально. Перед расчётом необходимо знать площадь и назначение объекта, требуемую тепловую мощность, предпочтительный вариант исполнения и основные требования к системе отопления. После этого можно определить состав оборудования и подготовить коммерческое предложение.

Монтаж БМК-3 МВт: что нужно подготовить

Одно из основных преимуществ блочно-модульной котельной заключается в том, что большая часть работ идёт параллельно. Пока БМК собирается на производстве, на объекте можно подготовить площадку и инженерные сети.

К моменту доставки котельной необходимо подготовить:

• ровную площадку для установки модуля;
• бетонную фундаментную плиту толщиной 250 мм с армированием;
• электроснабжение необходимой мощности согласно проекту;
• водоснабжение;
• теплотрассу;
• место для размещения системы хранения топлива при твердотопливном исполнении.

После доставки модуль устанавливается краном на подготовленное основание, подключается к инженерным сетям, после чего выполняются пусконаладочные работы, тестовый запуск и 72-часовые испытания оборудования.
