Насосная группа HANSA FWE 32

(до 36 кВт при ΔT=10К)

Насосная группа DN25, DN32, DN40 без насоса, до 23/36/46 кВт применяется для одного смесительного контура с функцией поддержания постоянной температуры подающей линии (0 - 100°C электронное управление). Присоединяется к коллектору HKV 160мм.

Описание: Трубные соединения изготовлены из нержавеющей стали 1.4301 с EPP-изоляцией с вырезами для термометров.

В комплекте поставки: 2 шаровых крана DN25/32/40 со встроенными в рукоятку термометрами; 1 обратный клапан (обозначен стрелками), 1 шаровый кран DN40 перед насосом, на месте насоса установлена распорная трубка 180 мм - 1½", трёхходовой смеситель DN25/32, сервопривод ROTO-TEMP с датчиком подающей температуры, поддерживающего постоянную температуру в различных диапазонах (0 - 100°C / 60 - 85°C /20 - 70°C / 20 - 45°C); погружная гильза для датчика после насоса.

Присоединение к коллектору HKV 160мм: наружная резьба 1½", с плоским уплотнением;

Присоединение к системе отопления: внутренняя резьба 1"/ 1¼" / 1½".

Примечание: а) конструкция данной группы не позволяет поменять местами подающую и обратную линии; б) максимальная мощность рассчитана исходя из потерь давления на смесителе 100 мбар.

Hansa FWE-0 160 мм, DN25 насосная группа средней мощности

Насосная группа, прямой контур, DN25, DN32, DN40 – без насоса, до23/36/46 кВт Применяется для одного смесительного контура с функцией поддержания постоянной температуры подающей линии (0 – 100°C / электронное управление). Присоединяется к коллектору HKV 160мм.

Hansa FWE описание

Трубные соединения изготовлены из нержавеющей стали 1.4301 с EPP-изоляцией с вырезами для термометров.

Hansa FWE-0 160 мм, DN25 комплект поставки:

• 2 шаровых крана DN25/32/40 со встроенными в рукоятку термометрами;
• 1 обратный клапан (обозначен стрелками);
• 1 шаровый кран DN40 перед насосом, на месте насоса установлена распорная трубка 180 мм – 1 1/2 ", трёхходовой смеситель DN25/32, сервопривод ROTO-TEMP с датчиком подающей температуры, поддерживающего постоянную температуру в различных диапазонах (0 – 100°C / 60 – 85°C /20 – 70°C / 20 – 45°C);
• погружная гильза для датчика после насоса

Альтернативное исполнение Такое же, как указано выше, однако с дополнительной монтажной вставкой из нержавеющей стали для установки счётчика расхода тепла (WMZ), состоящей из: распорной трубки 130мм с наружной резьбой 1" с плоским уплотнением. Для монтажа погружного температурного датчика предусмотрена над насосом заглушка 1/2 ".

Присоединение к коллектору HKV 160 : наружная резьба 1 1/2 ", с плоским уплотнением. Присоединение к системе отопления: внутренняя резьба 1"/ 1 1/4 " / 1 1/2 ". Примечание

• конструкция данной группы не позволяет поменять местами подающую и обратную линии;
• максимальная мощность рассчитана исходя из потерь давления на смесителе 100мбар.

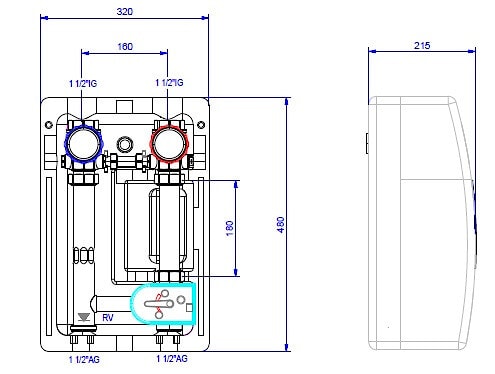

Hansa FWE для HKV 160 габаритные размеры

Hansa FWE-0 160 мм, DN25 Технические характеристики и цены
