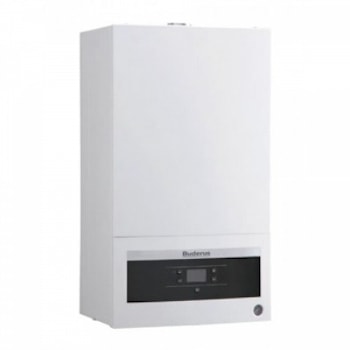

Газовый котел Buderus Logamax PLUS GB162-100 одноконтурный 100 кВт

Газовый котел Buderus Logamax PLUS GB162-100 одноконтурный 100 кВт

Газовый конденсационный котел Buderus Logamax plus GB162-100 V2 применяется в коттеджах на несколько семей, а также на промышленных и коммунальных объектах.

Описание

  • Диапазон плавного изменения мощности 19 (22) – 100%;
  • Стандартизированный коэффициент использования до 110%;
  • Технология ALU plus для теплообменника
    - Максимальная мощность при минимальной занимаемой площади;
    - Высокий коэффициент полезного действия теплообменника в течение всего срока службы благодаря плазменной полимеризации поверхности трубок теплообменника;
    - Меньше затрат на техническое обслуживание и более длительный срок службы теплообменника.
  • Система ETA plus
    Для оптимального использования энергии и минимизации общих эксплуатационных расходов, состоит из:
    - горелки с модулированным регулированием горения в диапазоне мощности 19 (22) - 100 %;
    - высокоэффективного теплообменника для круглогодичного конденсационного режима;
    - модулированного циркуляционного насоса Wilo Stratos Para 25/1-8 с регулированием производительности - по дополнительному заказу;
    - возможна эксплуатация без поддержания минимального объемного потока.
  • Система FLOW plus
    Для максимального использования теплоты конденсации дымовых газов и работы с низким уровнем шума благодаря:
    - простой гидравлической схеме без перепускного клапана, т.к. не требуется поддерживать минимальный объемный поток;
    - циркуляционному насосу с регулируемой производительностью. Он обеспечивает максимальное использование теплоты конденсации дымовых газов.
  • Встроенный соединительный элемент, имеющий отверстия для замеров;
  • Блок KombiVENT для смешивания газа с воздухом;
  • Автоматический клапан выпуска воздуха
  • Запальный электрод;
  • Ионизационный контроль пламени;
  • Автомат горелки UBA3.5 для цифрового контроля и управления всеми электронными элементами;
  • Главный регулятор ВС10 с основными функциями управления отопительным котлом;
  • Возможность установки внутрь котла системы управления Logamatic RC35 либо RC 300 двух модулей EMS.

Топливо

Природный газ по DIN EN 437

Возможности комбинирования

Комбинируется с отдельными баками- водонагревателями SU400/5W-SU1000W.

Охрана окружающей среды/эмиссии

  • Низкий уровень шума;
  • Предварительное смешивание в керамической горелке плоского пламени с низкими эмиссиями вредных веществ.

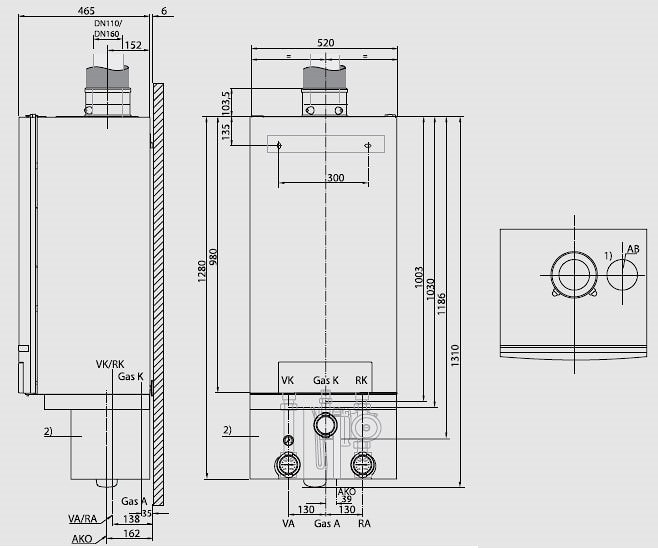

Схема

AB - Заглушка
AKO - Выход конденсата, муфта с внутр. диаметром 24 мм
GAS A - Подключение газа, комплект подключения, внутр. резьба G1"
GAS K - Подключение газа, котел, внутр. резьба G1"
VK - Подающая линия котла, внутр. резьба G1 1/2"
RK - Обратная линия котла, внутр. резьба G1 1/2"
VA - Подающая линия комплекта подключения, наруж. резьба G1 1/2"
RA - Обратная линия комплекта подключения, наруж. резьба G1 1/2"

Монтаж, ввод в эксплуатацию, техническое обслуживание

  • Монтаж предпочтительно в подвале или на чердаке;
  • Низкие затраты на монтаж и техническое обслуживание с использованием многочисленных комплектующих для подключения (преимущественно при открытой прокладке труб) и узлов для отвода дымовых газов;
  • Наличие сервисного меню в системе управления Logamatic RC 35 либо RC 300 упрощает пуск в эксплуатацию и проведение сервисных работ;
  • Простое, недорогое техническое обслуживание и сервис, благодаря компактной и удобной конструкции;
  • Многофункциональная насосная группа для облегчения монтажа.

Управление

  • Регулирующие функции, адаптированные к гидравлической схеме системы;
  • Минимум действий для настройки всех функций системы управления.

Приготовление воды для ГВС

Общие положения

Logamax plus GB162 оснащен системой FLOW plus. Ему не требуется поддерживать минимальный объемный поток. Поэтому можно реализовать простую гидравлическую схему без перепускного клапана.

Гидравлическая обвязка GB162-70/85/100

Logamax plus GB162-70/85/100 поставляется с завода без насоса и поэтому возможна гибкая гидравлическая обвязка.

  • Подключение к насосу с регулированием производительности
    Насос входит в группу подключения насоса, его нужно применять:
    - при использовании гидравлической стрелки (например, в соединении с несколькими отопительными контурами, каскадами котлов или при больших объемных потоках в установке).
    В этом случае рекомендуется режим эксплуатации с регулированием производительности.
  • Соединение с внешним насосом отопительного контура с регулированием по p

Для непосредственного подключения отопительного контура можно использовать предлагаемые фирмой Buderus насосы отопительного контура с регулированием по p. Целесообразно выполнить настройку насоса на режим работы p-v (переменный). Рекомендуемые настроечные значения обеспечивают работу с низким уровнем шума, с максимально возможным объемным потоком; они приведены на диаграммах с остаточным напором.

При более высоких требованиях к уровню шума рекомендуется установка дифференциального регулятора давления с настройкой 100-150 мбар. Максимально допустимый объемный поток через GB162 составляет 5700 л/ч. Если подача насоса выше этого допустимого значения, то объемный поток нужно ограничить, установив выравнивающий клапан.

Потребляемая мощность внешнего насоса не должна превышать 250 кВт.

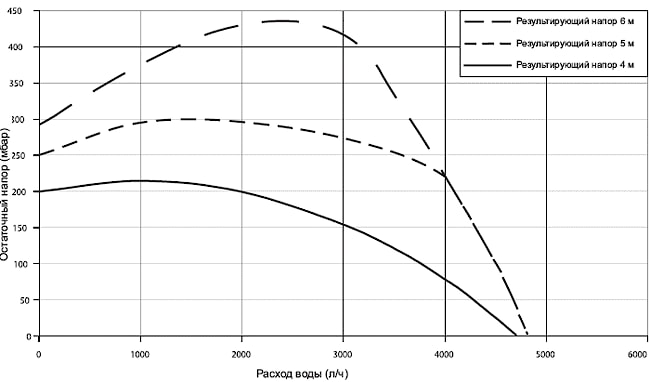

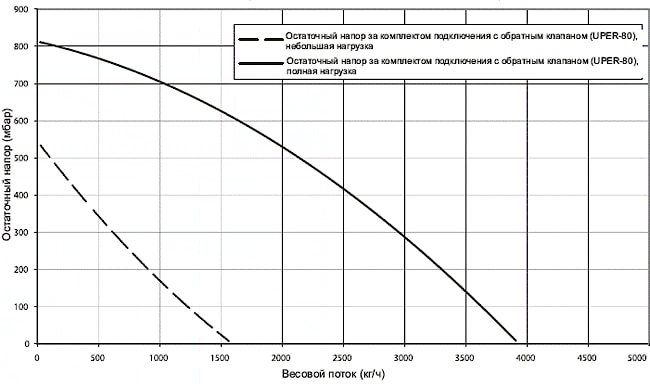

GB 162: Остаточный напор за комплектом подключения - с обратным клапаном

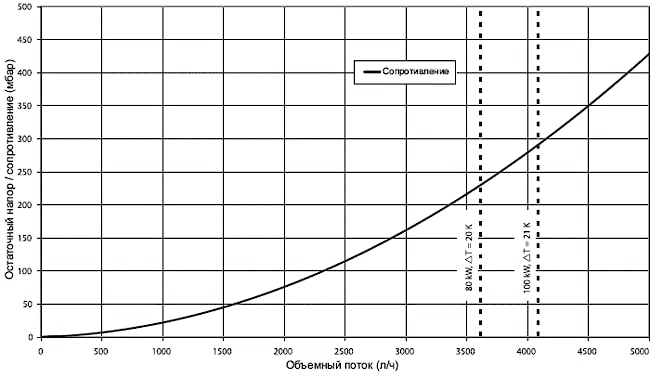

Потери давления


GB162-80/100 с внешним насосом WILO TOP E 25/1-7


Циркуляционный насос

Если при небольшом перепаде температур (например, 40/30 °C в контуре обогрева пола) остаточный напор насоса, встроенного в насосную группу, или напор отдельного внешнего насоса недостаточен для преодоления сопротивления на последующем участке установки, то заказчик должен установить второй внешний циркуляционный насос. Для гидравлического разделения нужно предусмотреть установку гидравлической стрелки.

Отвод конденсата

Конденсат, образующийся во время работы в настенном котле и в системе отвода дымовых газов, необходимо сбрасывать в канализацию в соответствии с коммунальными правилами.

Требования к помещению для установки оборудования

  • Для котлов мощностью > 50 кВт необходимо отдельное помещение;
  • Необходимо соблюдать строительные нормы и правила;
  • Не допускается хранить легковоспламеняющиеся материалы или жидкости вблизи газового конденсационного котла;
  • Помещение, где устанавливается котел, должно быть защищено от холода и хорошо проветриваться.

Работа с забором воздуха для горения из помещения

  • Воздух для горения забирается из помещения, в котором установлен котел;
  • Воздух для горения не должен быть загрязнен (не должен содержать галогены, углеводороды, пыль и др.);
  • Подача воздуха для горения должна осуществляться в соответствии с TRGI.

Приготовление воды для греющего контура

Перед заполнением необходимо тщательно промыть установку. Заполняйте котел и добавляйте в него только необработанную воду из водопровода! Не допускается умягчение катионитами! Не разрешается применение ингибиторов, антифризов или других добавок!

Расширительный бак должен быть правильно рассчитан и иметь достаточный объем! При использовании трубопроводов, пропускающих кислород, например, для обогрева пола, нужно предусмотреть разделение систем, установив теплообменник. Котловая вода низкого качества способствует образованию шлама и возникновению коррозии. Это приводит к неисправностям в работе и повреждениям теплообменника.

Для защиты настенного котла от загрязнения шламом при установке его в уже существующие отопительные системы рекомендуется устанавливать фильтр-грязеуловитель в общую обратную линию. До и после фильтра нужно установить запорный орган. Если установка была тщательно промыта перед пуском в эксплуатацию и возникновение кислородной коррозии исключено, то от установки грязевого фильтра можно отказаться.

Характеристики

Типоразмер котла, кВт100
Вес, кг70
Объем воды, л5
Максимальная устанавливаемая температура подающей линии, °C90
Допустимое избыточное рабочее давление, бар4
Температуры в системе 80/60 °C
Теплопроизводительность (возможна бесступенчатая модулированная настройка)
Номинальная теплопроизводительность, кВт94,5
Частичная нагрузка, кВт20,8
Тепловая мощность сжигания
Полная нагрузка, кВт96,5
Частичная нагрузка, кВт19,3
Температура дымовых газов, полная нагрузка, °C68
Содержание CO2, полная нагрузка, %9,3
Весовой поток дымовых газов, полная нагрузка, кг/с0,438
Остаточный напор вентилятора, Па220
Стандартизированный коэффициент использования, %106,7
Температуры в системе 50/30 °C
Теплопроизводительность (возможна бесступенчатая модулированная настройка)
Номинальная теплопроизводительность, кВт99,5
Частичная нагрузка, кВт20,8
Тепловая мощность сжигания
Полная нагрузка, кВт96,5
Частичная нагрузка, кВт19,3
Температура дымовых газов, полная нагрузка, °C53
Содержание CO2, полная нагрузка, %9,3
Весовой поток дымовых газов, полная нагрузка, кг/с0,438
Располагаемый напор, Па220
Стандартизированный коэффициент использования, отопительная кривая (40/30 с), %109,5
Потребляемая электрическая мощность без насоса, при полной нагрузке, Вт155
Уровень шума, dB (A)52,1


Производитель
Buderus
Тип
одноконтурные
Тип размещения
настенные
Мощность
100 кВт
Площадь обогрева
1000 м2
КПД
109.7%
Вид топлива
газ
