ZOTA Тополь-М 20 кВт пеллетный котел Пеллетная горелка, бункер для пеллет 200 литров, пульт управления горелкой, шнек
Поможем выбрать лучший вариант для отопления - пеллетный котел российского производителя ZOTA (Зота). Проект, поставка, монтаж и обслуживание. Купить пеллетный котел Зота Тополь-М мощностью 20 кВт в Минске по цене первого поставщика! Звоните: +375 29 748 14 84 .

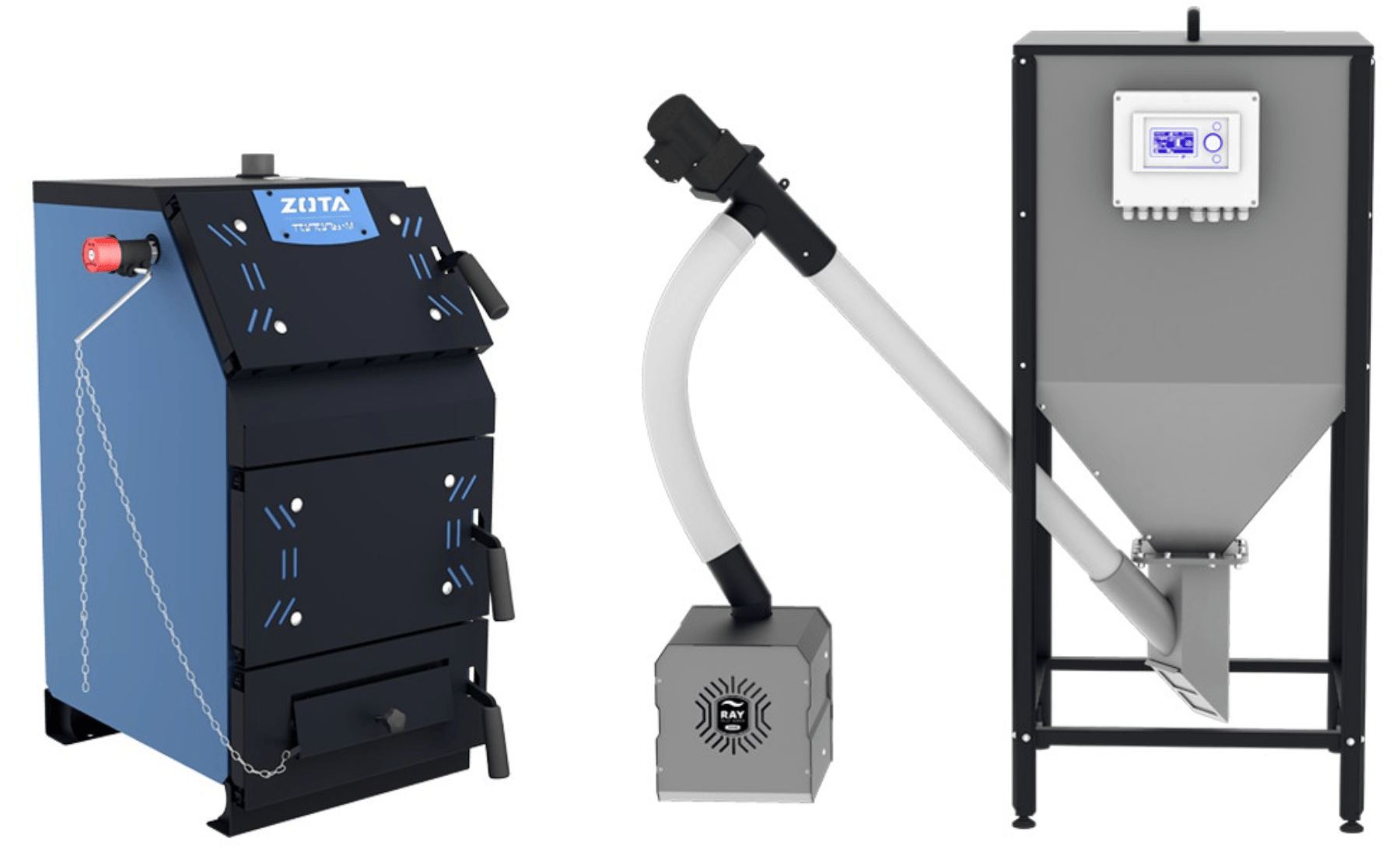

Комплект поставки:
- твердотопливный котел ZOTA Тополь-М мощностью 20 кВт;
- пеллетная горелка ZOTA Ray;
- пульт управления горелкой;
- механизм подачи пеллет (шнековый транспортер);
- бункер для пеллет объемом 200 литров.
Твердотопливный котел ZOTA Тополь М мощностью 20 кВт с пеллетной горелкой предназначен для отопления индивидуального дома зданий коммунально – бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 0,3 МПа. Твердотопливный котел Зота Тополь М 20 кВт работает на твердом топливе: пеллетах, дровах и торфобрикетах. В качестве дополнительного источника энергии в котел предусмотрена возможность установки электрического нагревательного элемента (ТЭН) мощностью от 3 до 9 кВт с выносным блоком управления.
Конструкция котлов ZOTA Тополь М разработана на основе требований ГОСТ 33016 «Котлы отопительные для твердого топлива с ручной и автоматической загрузкой номинальной тепловой мощностью до 500 кВт. Терминология, требования, методы испытаний и маркировка».

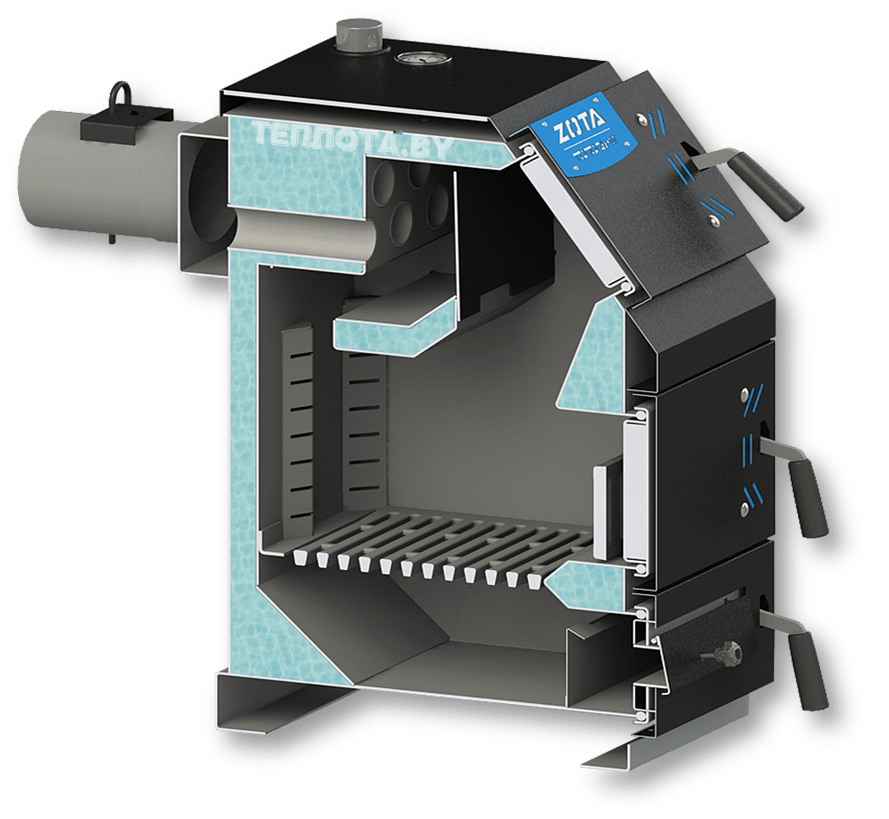

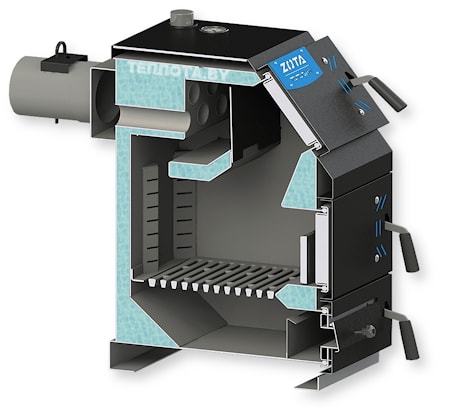

Конструктивные особенности твердотопливного котла ZOTA Тополь-М мощностью 20 кВт:

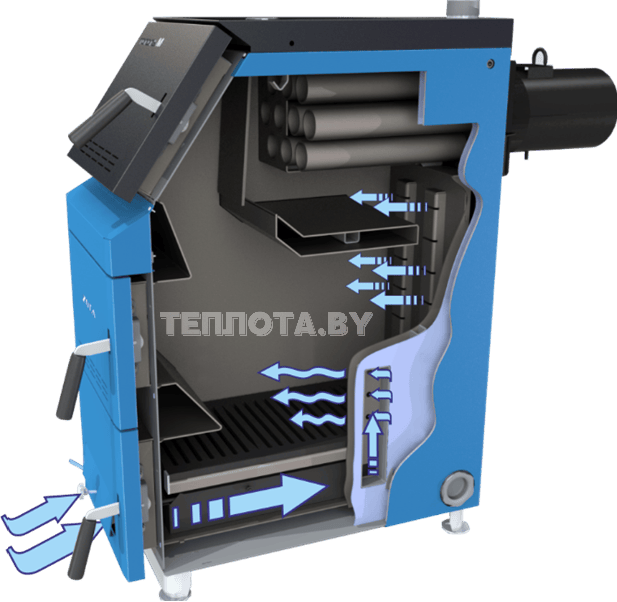

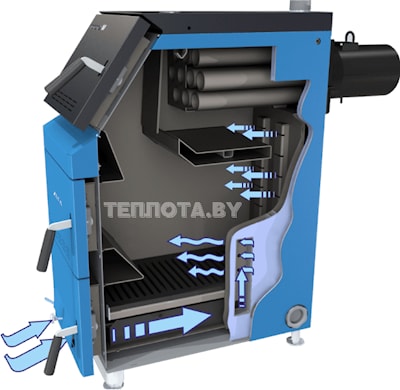

- Теплообменник состоит из трех контуров. Трубчатый теплообменник в комбинации со съемной заслонкой создают трехходовой теплообменник. Конструкция позволяет более эффективно снимать тепло с выходящих дымовых газов, тем самым увеличивает КПД.
- Водяная рубашка располагается по всему контуру котла, в том числе и под зольником. Конструкция охлаждает зольный ящик, не дает ему деформироваться, обеспечивает дополнительный теплосъем и улучшенную циркуляцию теплоносителя.
- В котле предусмотрено два варианта загрузки топлива. Горизонтальная дверца будет удобна для верхней загрузки угля и доступа к теплообменнику во время чистки котла, а шуровочная дверца расположенная горизонтально подойдёт для загрузки дров.
- Регулируемая поддувальная заслонка дверцы зольника (регулировка осуществляется с помощью винта в ручном режиме или управляется механическим регулятором тяги (опция).
- Съемная заслонка для удобства чистки теплообменника.
- На передней панели установлен термоманометр, показывающий температуру подачи воды и давление внутри котла.
- В качестве источника тепла можно использовать газообразное или пеллетное топливо. Для этого необходимо установить соответствующую горелку.
- В качестве вспомогательного источника тепла можно использовать электричество. Для этого в котел устанавливается нагреватели из нержавеющей стали (ТЭН);
- Чтобы выработать больший КПД со сгораемого топлива, котел можно оборудовать вентилятором наддува «TurboSet». Вентилятор будет подавать воздух на частицы топлива, которые поднимаются вместе с дымовыми газами. Частицы будут догорать в котле.

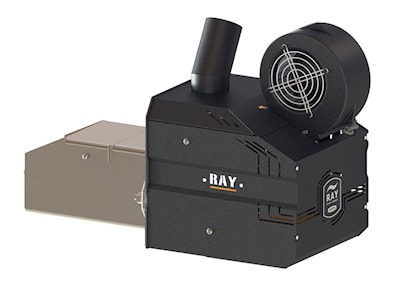

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ПЕЛЛЕТНОЙ ГОРЕЛКИ ZOTA Ray:
- Топливо - древесные и диаметром 6-8 мм.
- Время работы на одной полной загрузке -до 5 суток (базовый бункер 200 л).
- Автоматический поджиг топлива (ТЭН мощностью 375 Вт).
- Автоматическая модуляция мощности горелки 5-25 кВт.
Контроль автоподжига и горения с помощью фотоэлемента. - Быстрый старт и остановка горелки.
- Низкая потребляемая электрическая мощность.
- Безопасность работы благодаря контролю температуры в горелке.
- Высокий КПД за счет распределенной подачи воздуха в зону горения.
- Функция автоматической очистки: продувка воздухом + механическая очистка чаши топки (подвижный колосник).
- Безопасность работы и точность подачи топлива обеспечивают два независимых шнека.
- Управление насосами ЦО, ГВС (датчик ГВС – опция).
- Встроенный термостат с функцией снижения температуры теплоносителя.
- Погодное регулирование (датчик наружной температуры – опция).
- Комнатный программируемый термостат (опция).
- Интернет – модуль ECONET 300 (опция).
- Модуль управления элементами системы отопления (опция).
- Возможность установки бункера большего объёма (опция).
Комплект приставной пеллетной горелки ZOTA «RAY» состоит из сборно-разборного топливного бункера, механизма подачи топлива, приставной пеллетной горелки и пульта управления. Механизм подачи топлива предназначен для подачи древесных пеллет из топливного бункера в горелку.

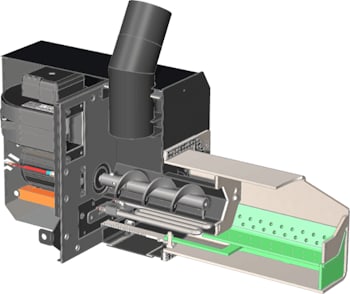

Приставная пеллетная горелка обеспечивает дозированную подачу топлива и воздуха в топочное пространство за счет наличия дополнительного шнека подачи и вентилятора наддува. В конструкции горелки реализована функция автоподжига. Автоматическая очистка горелки производится механизмом автоматического перемещения чаши топки.
Безопасность пеллетной горелки Зота Рей достигается за счет наличия в конструкции дополнительного шнека подачи, механизма автоматического перемещения чаши горелки, специального алгоритма продувки, датчика температуры горелки, оповещающего о возникновении нештатной ситуации и воздушному разрыву между основным узлом подачи топлива и горелкой.
Пульт управления пеллетной горелки управляет не только механизмами и процессом сжигания топлива в комплекте приставной пеллетной горелки ZOTA «RAY», но и Вашей системой отопления и горячего водоснабжения, обеспечивая комфортную температуру в доме и нагрев горячей воды до заданной температуры.

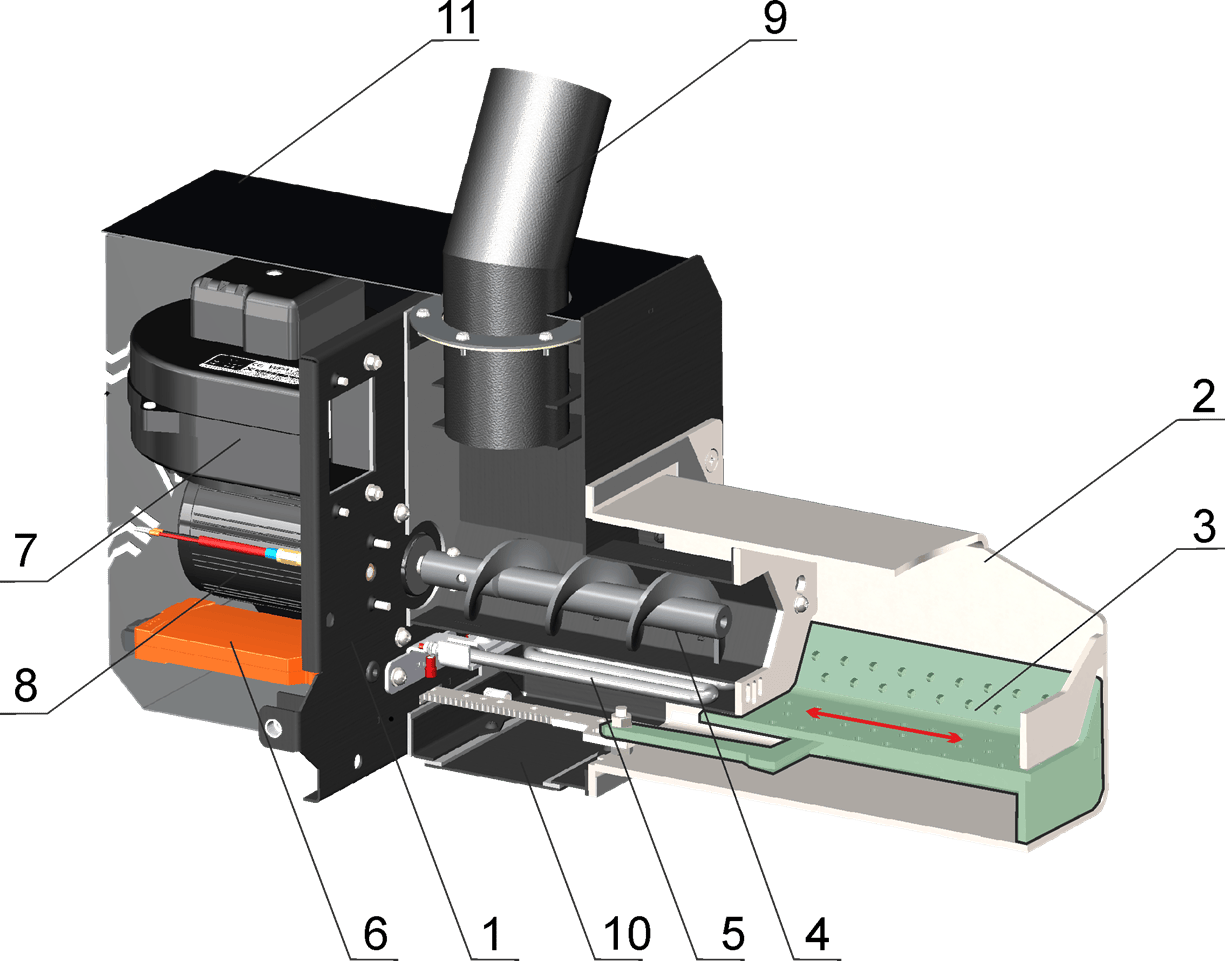

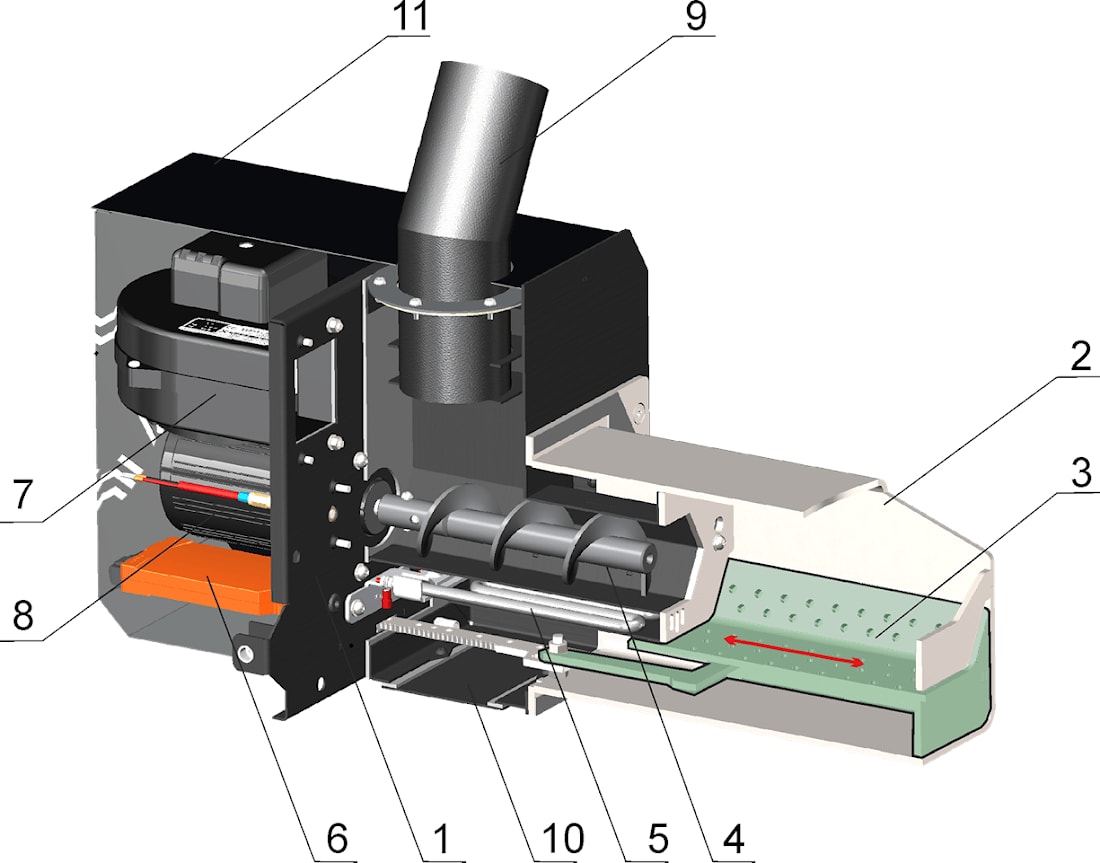

1 - Корпус горелки 2 - Корпус топки 3 - Подвижная чаша топки 4 - Шнек подачи топлива 5 - Нагревательный элемент системы автоподжига 6 - Механизм автоматического перемещения чаши топки 7 - Вентилятор наддува 8 - Мотор-редуктор 9 - Труба приема топлива 10 - Лючок чистки горелки (3 шт.) 11 - Защитный кожух |
Регулировка мощности горелки производится с помощью модуля автоматики.
Пульт управления пеллетной горелкой обеспечивает следующие функции:
- автоматический поджиг топлива;
- автоматическая модуляция мощности горелки;
- контроль автоподжига и горения с помощью фотоэлемента;
- быстрый старт и остановка горелки;
- небольшая потребляемая мощность от питающей электрической сети;
- наличие функции автоматической очистки горелки;
- наличие механического устройства очистки топки горелки;
- управление насосами трех контуров;
- погодное регулирование;
- встроенный термостат с функцией снижения температуры теплоносителя;
- обеспечение безопасности за счет мониторинга температуры топлива в горелке;
- высокий КПД работы горелки за счет распределенной подачи воздуха в зону горения;
- запись статистки.
Технические характеристики пеллетного котла ZOTA Тополь-М 20 кВт:
Наименование | ZOTA Тополь М - 20 |
|
Мощность, кВт | 20 | |
Температура теплоносителя в котле не более, °C | 90 | |
Коэффициент полезного действия, % | 85 | |
Рабочее давление теплоносителя в котле не более, МПа | 0,3 | |
Присоединительный диаметр дымохода, мм | 150 | |
Объём теплоносителя в котле не менее, л | 54 | |
Объем топочного пространства, л | 46 | |
Габаритные размеры котла ГхШхВ, мм | 945 х 430 х 870 | |
Масса котла не более, кг | 140 |
Скачать технический паспорт и руководство по эксплуатации стального котла ZOTA Тополь М
Скачать паспорт и руководство по эксплуатации пеллетной горелкой ZOTA Ray 25 кВт.
Гарантия на стальной твердотопливный котел ZOTA Тополь М - 20 кВт – 12 месяцев.
Купить пеллетный котел ZOTA (Зота) Тополь М мощностью 20 кВт у первого поставщика российского производителя - инжиниринговой компании "ТеплоСтройИнвест".
Обращаем ваше внимание, что наличие товаров на сайте указано справочно и может отличаться.
Пожалуйста, уточняйте актуальную информацию у наших менеджеров — они всегда готовы помочь вам с выбором и подтвердить наличие нужной модели на складе.
Производитель
ZOTA
Мощность
20 кВт
Площадь обогрева
190 м2, 200 м2
КПД
85%
Вид топлива
дрова, пеллеты
Страна производитель
Россия
Диаметр дымохода
150 мм
Объём бункера
200 л
