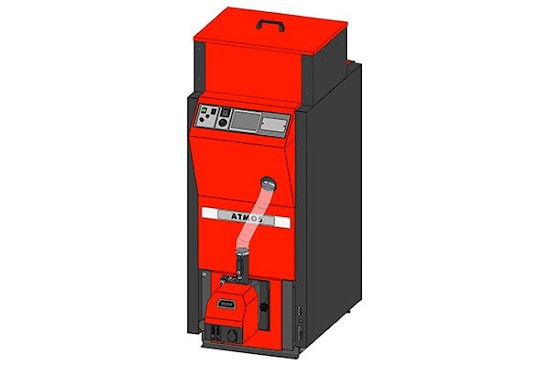

Пеллетный автоматический котел ATMOS D20PX

Чешские пеллетные котлы ATMOS D 20 PX - компактные водогрейные котлы для комфортного отопления частных домов, коттеджей и других объектов пеллетами. Котлы поставляются в комплекте с автоматической пеллетной горелкой ATMOS A25, встроенным шнековым транспортером и бункером для пеллет объемом 175 л. Благодаря конструктивным особенностям пеллетных котлов ATMOS серии D__PX и максимально экономичному потреблению топлива, достаточно один раз в неделю засыпать пеллеты в бункер котла. Новая серия пеллетных котлов ATMOS D__PX – это сверхэкономичные автоматические пеллетные котлы класса А++ энергоэффективности.

Преимущества компактных пеллетных котлов ATMOS D 20 PX.

• Компактные размеры для небольших топочных.
• Пеллетная горелка со встроенным вентилятором. Функции горелки - автоматический розжиг, автоматическое гашение пламени, самодиагностика и функция самоочистки.
• Камера сгорания выложена армированной керамикой, защищающая теплообменник котла от прогорания и способствующая максимальной передаче тепла в систему отопления.
• Вытяжной вентилятор.
• Трубчатый теплообменник для оперативной очистки.
• Высокая эффективность. КПД 95 %.
• Максимальный комфорт отопления– полностью автоматическая работа котла, не требующая постоянного контроля.
• Надежность, безопасность и долговечность. Для автоматических котлов на пеллетах ATMOS серии D_PX нет необходимости ежегодного технического и сервисного облуживания, а также осуществлять ремонт основных узлов, например, пеллетной горелки или автоматики управления. Срок службы пеллетных котлов ATMOS не менее 20 лет.
• Небольшие размеры и легкий вес.
• Возможность установки пневматической подачи пеллет.
• Экологическое сжигание– котел согласно CSN EN 303-5, класс 5, EKODESIGN 2015/1189, белорусским требованиям ЭКОНИП.

Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS D 20 PX с аккумулирующей емкостью гарантия 3 года!

---

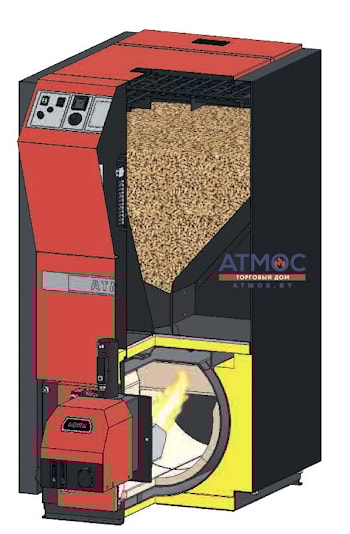

Конструкция пеллетного котла ATMOS D 20 PX

Автоматические котлы для пеллет ATMOS D 20 PX предназначены для электронно-управляемого сжигания пеллет с автоматической подачей топлива.

Теплообменник пеллетных котлов ATMOS представляет собой запатентованную сварную конструкцию из стальных листов европейского производства толщиной 5 мм. Для минимизации теплопотерь котла применяется минеральная и сибраловая изоляция.

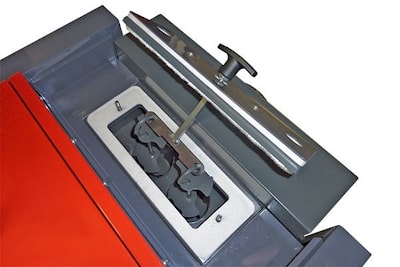

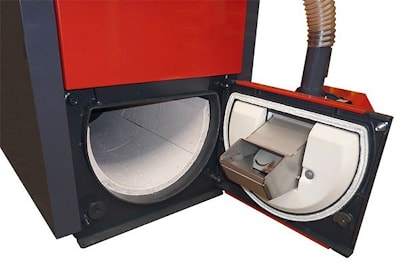

Горелка для пеллет установлена в передней части котла в дверцах нижней камеры сгорания. Камера сгорания выложена армированной керамикой, которая способствует идеальному горению пламени с максимально высокой эффективностью. Отличительная особенность пеллетных котлов ATMOS серии D__PX – трубчатый теплообменник для удобной очистки.

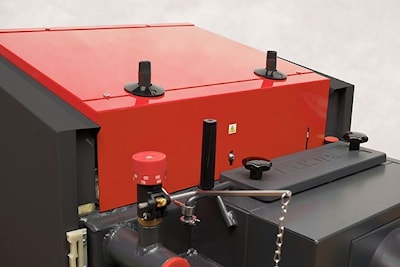

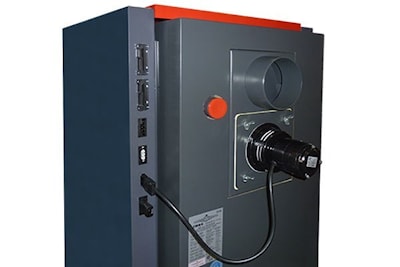

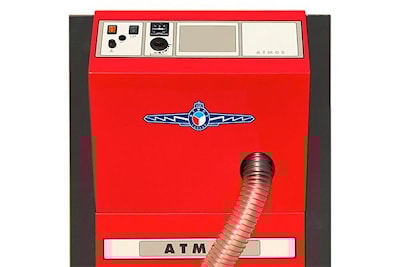

В верхней части котла расположен топливный бункер, из которого пеллеты подаются в горелку с помощью шнекового транспортера. Дозирование топлива управляется в автоматическом режиме по заданным температурным параметрам. Функциональная панель управления позволяет контролировать работу пеллетного котла. Как и все газогенераторные котлы ATMOS пеллетные котлы D 20 PX оснащены вытяжным вентилятором. В отличие от нагнетательных вентиляторов, вытяжной вентилятор удаляет неприятные запахи от процесса горения пеллет и препятствует попаданию дыма в жилое помещение. Важная конструктивная особенность пеллетных котлов ATMOS серии D 20 PX – это отсутствие охлаждающего контура котла от перегрева. Благодаря функции порционной подачи небольшого количества пеллет в горелку, не происходит перегрев котла при отключении электроэнергии. Дозированной подачей топлива пеллетные котлы ATMOS D 20 PX отличаются значительно большей экономией расхода топлива и высоким КПД до 95%.

Котлы D 20 PX относятся к 5 наивысшему классу экологических норм выбросов, отвечают классу энергетической эффективности A+ и европейским требованиям Ekodesign.

Главная отличительная особенность котлов ATMOS – это собственные разработки и производство всех составляющих узлов (от ручки до автоматики управления) и испытания в собственных научных лабораториях готовых изделий перед массовым выпуском любого котла – пеллетного или газогенераторного. Поэтому ремонт котла, при необходимости, доступен каждому потребителю.

---

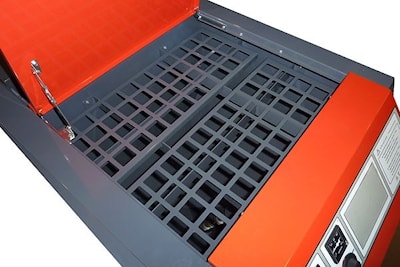

ТОПЛИВНЫЙ БУНКЕР

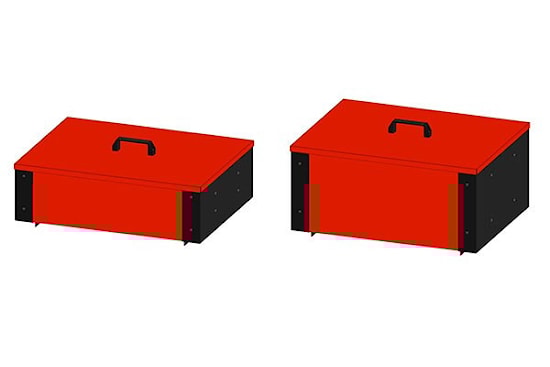

Пеллетный котел ATMOS серии D 20 PX имеет встроенный бункер для пеллет, который необходимо пополнять с интервалом 1-3 дня в зависимости от температурных параметров и мощности котла. Чтобы увеличить интервалы загрузки топливного бункера можно приобрести компактные надставки объемом 65 л (код S1233) высотой 200 мм или объемом 95л (код S1234) высотой 300 мм.

---

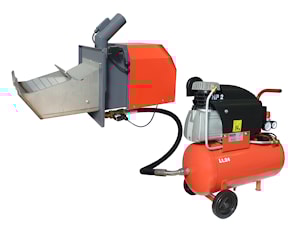

ПНЕВМАТИЧЕСКАЯ ОЧИСТКА ГОРЕЛКИ

• Это устройство для автоматической очистки сжатым воздухом чаши горелки от спекшейся золы, которая образовывается в процессе сгорания низкокачественных пеллет.
• В зависимости от выбранных настроек, автоматическая очистка происходит в течение заданного интервала времени или после догорания пеллет в горелке.
• Данная опция обеспечивает комфортную и бесперебойную работу пеллетного котла без участия человека, исключая аварийные остановки.
• Компрессор создает давление 5–8 бар (600–800 кПа).
• Полное очищение чаши горелки от золы происходит достаточно быстро и эффективно.

---

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Тип котла		D20PX
Производительность котла	кВт	6 - 20
Площадь нагрева	м2	1,9
Объем загрузочного бункера для пеллет	dm3	175
Размер загрузочной камеры	мм	542x480
Предписываемая тяга дымохода	Па	16
Максимальное рабочее избыточное давление воды	кПу	250
Вес котла	кг	345
Диаметр вытяжной горловины	мм	150/152
Покрытие эл. части	IP	20
Электрическая потребляемая мощность - при запуске - при эксплуатации		572/1092 92
КПД котла	%	91,5
Класс котла		5
Класс энергетической эффективности		A+
Температура дымовых газов при номинальном мощности (гранулы)	°C	142
Весовой поток дымовых газов при номинальном мощности (гранулы)	кг/с	0,015
Предписанное топливо (предпочтительно)		пеллеты диаметром 6 - 8 мм, теплотворная способность 16 - 19 МДж.кг
Средний расход топлива - гранул в номинальном производительности		3,6
Объем воды в котле	l	76
Гидравлические потери котла	mbar	0,20
Минимальный объем буферного бака	l	500
Напряжение подключения	В/Гц	230/50
Минимальная температура возвратной воды	°C	65
Предписанная рабочая температура котла	°C	80-90

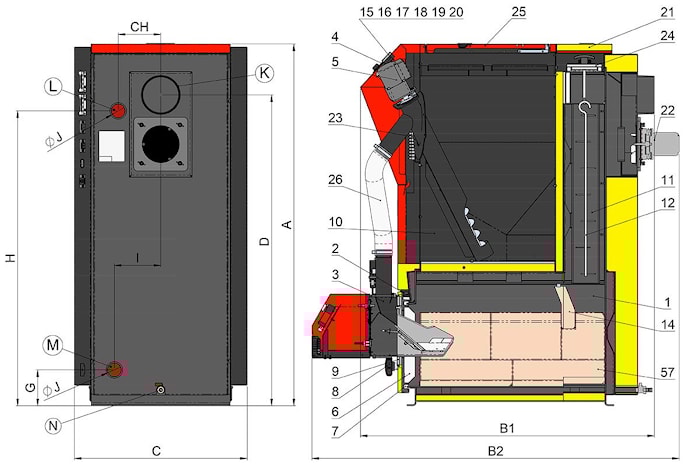

Размеры котла
Высота А	мм	1411
Ширина С	мм	674
Глубина котла В1	мм	1145
Глубина котла с пеллетной горелкой В2	мм	1447

1.	Корпус котла	16.	Главный выключатель (код: S0092)
2.	Дверь для золоудаления (код: S0459)	17.	Котловой термостат (код: S0021)
3.	Горелка для пеллет ATMOS A25 (код: H0044)	18.	Выключатель горелки (код: S0102)
4.	Панель управления	19.	Предохранительный термостат (код: S0068)
5.	Шнек (винтовой) подачи пеллет	20.	Предохранитель T6,3A/1500 - тип
6.	Изоляция дверец - Sibral с отверстием для горелки (код: S0266)	21.	Крышка для очистки теплообменника
7.	Уплотнительный шнур 18 x 18 мм (код: S0240)	22.	Вентилятор - вытяжной
8.	Колечко (код: S1047)	23.	Конденсатор для вытяжного вентилятора
9.	Изоляция под горелку (код: S0164)	24.	Крышка дымового канала
10.	Топливный бункер 175 л	25.	Крышка топливного бункера
11.	Трубчатый теплообменник	26.	Соединительная гофра горелки - длина 550 мм, Ø 65 мм
12.	Очистка трубчатого теплообменника	К	Дымоход
13.	Огнеупор камеры	L	Выход воды из котла
14.	Огнеупор - диафрагма	М	Вход воды в котел
15.	Термометр (код: S0041)	N	Сливной кран

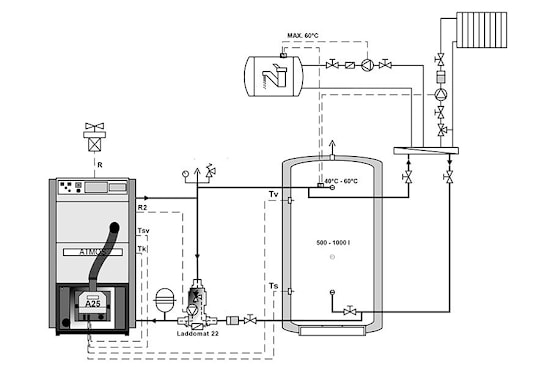

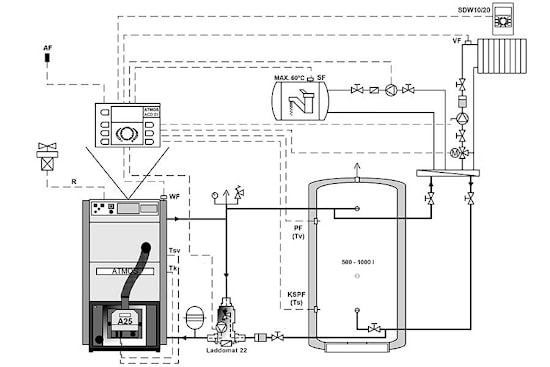

ВАРИАНТЫ МОНТАЖА ПЕЛЛЕТНОГО КОТЛА D20PX

Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины. В случае необходимости возможно подсоединение котла к системе без аккумулирующих баков.

Для удобства обслуживания пеллетной горелки в качестве дополнительной опции завод-производитель предлагает оснастить котел ATMOS D20PX пневматической очисткой.

---

ПОЛЕЗНАЯ ИНФОРМАЦИЯ:

Каталог пеллетных котлов

Паспорт пеллетной горелки ATMOS A25
