Газовый котел MORA-TOP Helios 24 ST Одноконтурный
Одноконтурный турбированный газовый котел чешского производителя MORA-TOP мощностью 24 кВт предназначен только для нагрева отопительной воды, а приготовление ГВС может быть обеспечена в водонагревателях косвенного нагрева
типа NTR и NTRR при их подключении к котлу.
Продукты сгорания собираются коллектором продуктов сгорания и при помощи вентилятора отводятся в коаксиальную или двухтрубную систему отвода продуктов сгорания. Для обеспечения безопасной эксплуатации котла, выброс или забор воздуха из/в котёл контролируется маностатом.
Гарантия на турбированный одноконтурный газовый котел MORA-TOP Helios 24 ST: 2 + 1 года!
Поможем выбрать лучший вариант для отопления - одноконтурный газовый котел Мора Топ 24 кВт. Проект, поставка, монтаж и обслуживание. Купить газовый котел одноконтурный MORA-TOP Helios в Минске по цене первого поставщика! Звоните: +375 29 748 14 84 .
Преимущества газового котла МОРА-ТОП Гелиос 24 кВт
- Высокий КПД - 93%
- Высокая надежность регулировочных элементов и автоматики безопасности
- Низкое содержание вредных выбросов
- Широкая граница регулировки мощности: от 40 до 100 %
- Возможность подключения наружного датчика для эквитермического регулирования
- Возможность подключения комнатного термостата
- Возможность подключения в каскад при помощи каскадного устройства управления
- OPEN Therm коммуникация
- Функция Antilegionela - защищает от бактерий легионеллы в горячей воде
- Стабильная работа при напряжении электросети от 155 В до 250 В. При выходе за пределы данного диапозона, котел автоматически отключится. Включение произойдёт, при стабилизации напряжения в указанных границах.
- Низкий уровень шума при эксплуатации
- Защита вторичного теплообменника от отложений специальной обработкой его внутренней поверхности
- Преимущественный нагрев ГВС
Чешский турбированный одноконтурный газовый котёл HELIOS 24 ST сконструирован согласно последних действующих норм ČSN EN a IEC. При разработке особое внимание было уделено безопасности эксплуатации котла, минимизации эксплуатационных расходов при сохранении высокой надёжности, а так же использованы современные технологии и европейские компоненты.
Купить настенный одноконтурный газовый котел MORA-TOP Helios 24 ST
Технические характеристики одноконтурного газового котла Гелиос 24 ST (турбированный)
Максимальная мощность, кВт | 20,7 |
Минимальная мощность, кВт | 10,5 |
КПД, % | 93 |
Расход топлива при ном.мощности, м3/час | 2,67 |
Ном.входное избыточное давление газа, мбар | 20 |
Диаметр форсунки горелки, мм | 1,15 |
Мин. давление под горелкой, мбар | 2 |
Макс. давление под горелкой, мбар | 12 |
Расширительный бак, л | 8 |
Диапазон температуры для радиаторной / системы подогрева полов, °С | 30 - 80 |
Макс.температура продуктов сгорания, °С | 111 |
СО2, % | 8,1 |

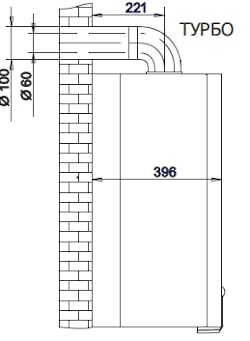

Диаметр дымохода, мм | 100/60 |
Общая потребляемая эл. мощность, Вт | 104 |
Температура срабатывания аварийного°С термостата | 105 |
Вес котла, кг | 28 |

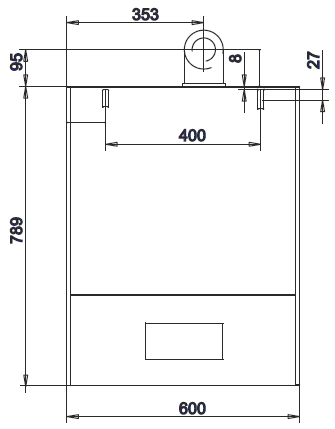

Высота х Ширина х Глубина, мм | 750 х 400 х 340 |
Точность регулирования ОВ и ГВС, °С | ±1 |

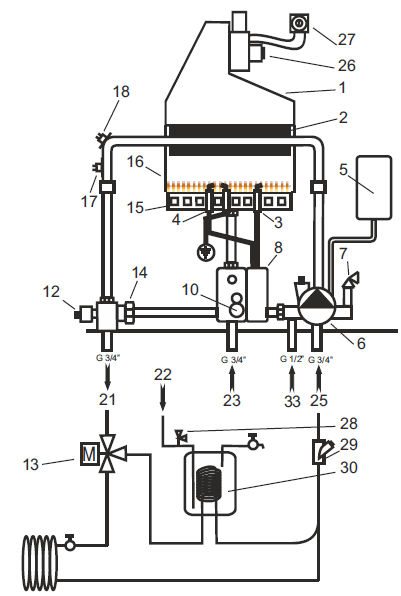

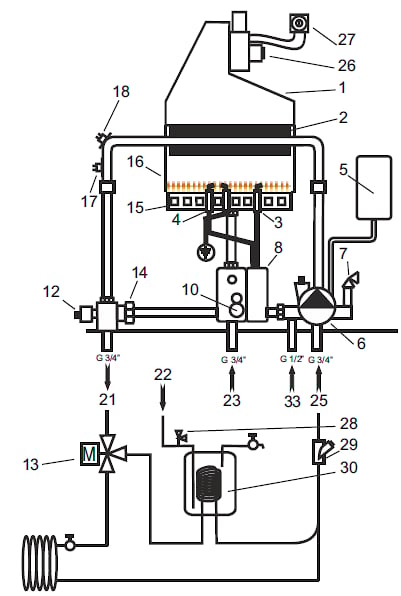

Функциональная схема настенного газового котла MORA-TOP Helios 24 ST | ||
1 - коллектор продуктов сгорания 2 - теплообменник 4 - электрод зажигания 5 - расширительный бак 6 - насос с атмосферным клапаном 7 - предохранительный клапан ОВ 3 бар 8 - блок управления 9 - датчик протока 10 - газовая арматура | 11 - датчик температуры ГВС 12 - датчик давления 13 - трехходовой клапан 14 - байпас клапан 15 - горелка 16 - камера сгорания 17 - датчик температуры ОВ 18 - аварийный термостат ОВ 19 - ограничитель продуктов сгорания 20 - вторичный теплообменник 21 - выход ОВ 22 - выход ГВС | 23 - вход газа 24 - вход холодной хозяйственной воды 25 - вход ОВ26 - вентилятор продуктов сгорания 27 - маностат 28 - предохранительный обратный клапан на входе ГВС 29 - фильтр на ОВ 30 - бойлер 31 - ограничитель продуктов сгорания 33 - кран для заполнения ОВ |

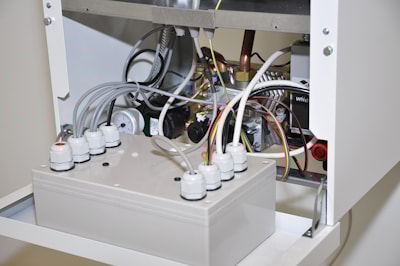

Блок управления является основной частью одноконтурного газового котла MORA-TOP и имеет следующие функции, определяющие его возможности:
- Защитная функция - обеспечивает защиту от повреждения здоровья и имущества.
- Пользовательская функция - для пользователя.
- Процессорная функция - для обеспечения надёжной работы котла.
После подключения котла блок управления начинает выполнять соответствующие процессорные и защитные функции: контроля внутренней системы, контроля элементов безопасности, регулировки отопительного процесса и процесса приготовления ГВС согласно заданным параметрам. Данная процедура периодически повторяется, реакция на изменения регулирования и безопасности эксплуатации происходит в течение нескольких миллисекунд.
Блок управления постоянно контролирует сигналы всех подключенных элементов:
- датчика давления ОВ
- датчика температуры ОВ
- датчика протока ГВС
- датчика температуры ГВС
- маностата
- аварийного термостата
- комнатного термостата
- термостата продуктов сгорания
- ионизационного электрода
- датчика наружной температуры
Измеренные величины и сигналы немедленно обрабатываются в блоке управления и, в зависимости от результатов, плавно увеличивается или уменьшается количество газа, подаваемого на горелку котла.
Блок управления регулирует работу: газового вентиля, трёхходового клапана, циркуляционного насоса, вентилятора продуктов сгорания, запального электрода (трансформатора), модулятора горелки.
Купить чешский одноконтурный турбированный газовый котел мощностью 24 кВт в Минске
Защитные функции газового котла Helios 24 ST
Одноконтурный газовый котел Helios 24 ST оснащён функциями, защищающими его от повреждений.
1) Защита при неисправности датчиков
Блок управления котла постоянно контролирует параметры и состояние присоединённых датчиков. При выходе за установленные параметры появится сигнал сбоя и котёл отключится. Если любой датчик зафиксирует величину, которая не соответствует его параметрам (например, в случае замыкания или разъединения датчика), произойдёт выключение котла. При этом состояние неисправности отобразится на дисплее соответствующим кодом.
2) Защита от перегрева
Электроника защищает котёл от перегрева на основании величин, измеренных датчиками температуры.
3)Защита при помощи датчика температуры отопительной воды
В случае, если температура отопительной воды превысит 95°C, включится циркуляционный насос, который продолжит работу до тех пор, пока температура не понизится до 80°C. При активации этой защиты будет перекрыт доступ газа к горелке котла.
4) Защита при помощи датчика температуры ГВС
В случае, если температура ГВС превысит 75°C, включится циркуляционный насос, который продолжит работу до тех пор, пока температура не понизится до 60°C. При активации этой защиты будет перекрыт доступ газа к горелке котла.
5) Защита отвода продуктов сгорания
Газовый котел Helios (Гелиос) 24 STс закрытой камерой сгорания, которая защищена от попадания продуктов сгорания в помещение обеспечивается маностатом воздуха. Маностат воздуха используется в газовых котлах с
закрытой камерой сгорания с принудительным отводом продуктов сгорания. В случае выключения вентилятора происходит отключение маностата воздуха. В случае, если блок управления даст команду на запуск вентилятора, то произойдет включение маностата воздуха.
6) Защита от замерзания и функция деблокирования
Защита от замерзания
- Данная функция защищает котёл от замерзания в нём воды, является активной в режиме STAND-BY (режим готовности).
- Как только температура ОВ опустится ниже +5°C, включится циркуляционный насос, который будет работать до тех пор, пока температура ОВ не достигнет +10°C.
- Если температура ОВ опустится ниже +5°C, произойдёт включение котла на минимальную мощность. Когда температура достигнет +8°C котёл отключится, функция добега насоса останется активной.
- Функция Antilegionela - при подключении бойлера ГВС с датчиком ГВС вода будет нагреваться в бойлере до 60 ° C 1 раз в течение 7 дней.
- При отключении котла от электрической сети или подвода газа, защита от замерзания не работает.
В случае использования бойлера косвенного нагрева защита от замерзания работает таким же способом.
Функция деблокирования
Данная функция не допускает заклинивания ротора насоса и трёхходового вентиля. Если насос или трёхходовой вентиль не запускались более 24 часов, блок управления их включит на несколько секунд и не допустит заклинивания.
- Если котёл отсоединён от электрической сети, функция деблокирования не работает.
- Блок управления выполняет 1 раз в 24 часа собственный сброс системы защиты от блокировки.
- В случае использования бойлера косвенного нагрева функция деблокирования работает таким же способом.
Купить чешский одноконтурный турбированный газовый котел в рассрочку на 8 месяцев с доставкой по Минску и Беларуси выгодно! Поможем рассчитать мощность одноконтурного газового котла для отопления дома или квартиры.
Наша компания оказывает следующие услуги:
- установка и монтаж экономного настенного газового котла отопления мощностью 24 кВт чешского производителя MORA-TOP;
- бесплатная доставка настенного газового котла отопления по Беларуси.
Обращаем внимание, что корректная и длительная работа газового котла зависит от правильности его установки и ввода в эксплуатацию. Поэтому очень важно обратиться в уполномоченный сервисный центр за квалифицированной помощью по данным вопросам. При несоблюдении требований по установке и техническому обслуживанию настенного одноконтурного турбированного газового котла MORA TOP Helios 24 ST гарантийные обязательства со стороны производителя в случае технической неисправности распространяться не будут.
Гарантия на турбированный одноконтурный газовый котел МОРА - ТОП Гелиос 24 ST: 2 + 1 года!
Инструкция по монтажу и обслуживанию настенного одноконтурного котла MORA-TOP Helios 24 ST
Сертификат соответствия ТР ТС 016/2011
Сертификат соответствия ТР ТС 004/2011, ТР ТС 020/2011
Купить одноконтурный газовый котел Мора Топ в Минске с доставкой по Беларуси у официального поставщика – ООО «Теплостройинвест» по лучшей цене!
Обращаем ваше внимание, что наличие товаров на сайте указано справочно и может отличаться.
Пожалуйста, уточняйте актуальную информацию у наших менеджеров — они всегда готовы помочь вам с выбором и подтвердить наличие нужной модели на складе.
Производитель
Mora-Top
Тип
турбированные, одноконтурные
Тип размещения
настенные
Мощность
24 кВт
Площадь обогрева
240 м2
КПД
95%
Вид топлива
газ
Страна производитель
Чехия
