Насосно-смесительный узел TERMICA UFH 130
Поставляется без циркуляционного насоса


Купить насосно-смесительный узел TERMICA UFH 130
Купить насосно-смесительный узел TERMICA UFH 130
наличиев наличии
цена312 бел.руб.

Насосно-смесительный узел Termica UFH130 для теплых полов до 170 м2 предназначен для приготовления теплоносителя в системах водяных теплых полов с температурой от 20 до 65 °С.
Регулирование температуры происходит путем подмеса жидкости из обратной линии. Регулирование происходит с помощью 2-ходового клапана, установленного в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.
Огромным плюсом является габаритный размер для подключения циркуляционного насоса и составляет он 180 мм, это один из основных размеров насосов, соответственно у вас не возникнет проблем в покупке и выборе, плюс к этому вы сможете сэкономить существенную сумму.

Преимущества насосно-смесительного узла Termica UFH130:

  • Компактная конструкция
  • Материал: никелированная латунь
  • Клапан для регулировки протока
  • Встроенный обратный клапан на обратной линии
  • Термометр 0..+80°C
  • Автоматический воздухоотводчик
  • Термоголовка с выносным капилляром
  • Диапазон регулировки температуры: +20...+65°C

Установка насосно-смесительного узла TERMICA UFH 130:

Регулировочно-смесительная группа UFH 130 может быть смонтирована на стене, с помощью кронштейнов, которые идут в комплекте с коллекторной группой, а также в коллекторном шкафу наружного или внутреннего исполнения, с помощью специальных перегородок.

Регулировочно-смесительная группа UFH 130 поставляется без циркуляционного насоса. Выбор насоса напрямую зависит от характеристик системы отопления. Однако важно знать, чтобы гарантировать работу группы в пределах указанных в данном руководстве технических характеристик, рекомендуем использовать циркуляционный насос DN25 с максимальным напором не менее 6 метров. Также необходимо помнить, что конструкция смесительной группы позволяет использовать только насосы с монтажной высотой 130 мм. Циркуляционный насос устанавливается в положение между верхним и нижним модулем UFH 130, с помощью накидных гаек 1"½ смесительной группы.

К смесительной группе UFH 130 должна быть подключена коллекторная группа от 2 до 12 выходов, распределяющая теплоноситель по контурам теплого пола. Для быстрой и удобной настройки рекомендуем использовать коллекторные группы с расходомерами. При установке, обратите внимание, что подающая планка коллекторной группы монтируется к верхнему модулю UFH 130, там где располагается автоматический воздухоотводчик и контрольный термометр, а обратная планка коллекторной группы монтируется к нижнему модулю, где располагается смесительный и балансировочный клапана

Технические характеристики насосно-смесительного узла TERMICA UFH 130:

Максимальный расход1500 л/ч
Максимальная мощность при Δt=10°C17,5 кВт
Коэффициент пропускной способности4,8 Kvs
Максимальная рабочая температура90°C
Максимальное рабочее давление10 бар
Монтажная длина насоса130 мм
Подсоединение насоса1"1/2 НГ
Рекомендуемый насосDN 25/60

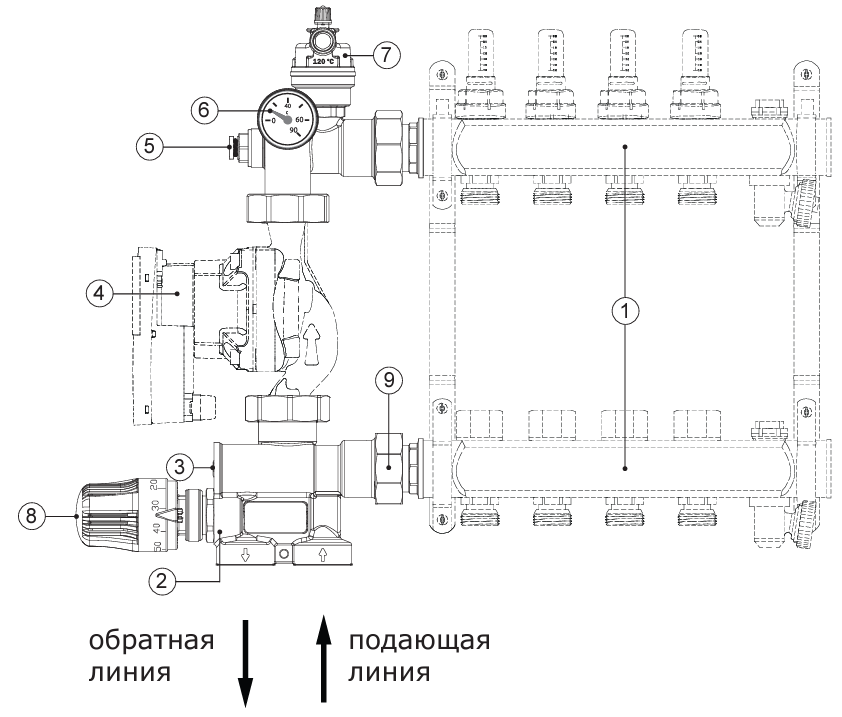

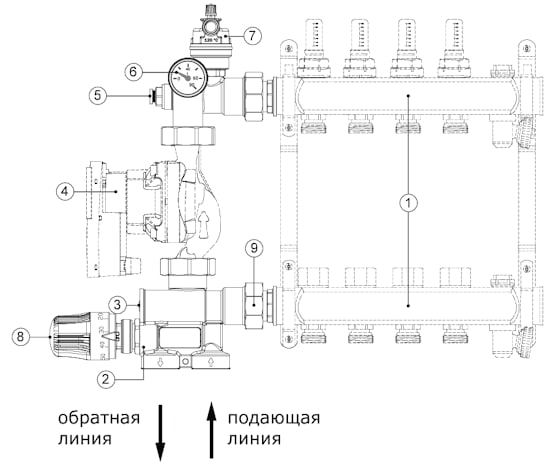

Конструкция насосно-смесительного узла TERMICA UFH 130:

1. Коллекторная группа (не входит в комплект поставки)

2. Смесительный клапан с резьбой M30x1,5

3. Балансировочный клапан

4. Циркуляционный насос (не входит в комплект поставки)

5. Гнездо для погружного капилляра термоголовки

6. Контрольный термометр 0...80°C

7. Автоматический воздухоотводчик ½"

8. Термоголовка с погружным капилляром 20...65°C

9. Обратный клапан

Купить насосно-смесительный узел TERMICA (Термика) UFH 130 для гребенки теплого пола в Минске по лучшей цене первого поставщика!



Производитель
Termica


Если вы хотите купить насосно-смесительный узел TERMICA UFH 130 , вы можете:
