Устройство газовых котлов MORA-TOP HELIOS: теплообменник, автоматика и инженерные решения

Чешские технологии и многолетний опыт MORA-TOP

Два газовых котла с похожей мощностью и набором функций могут заметно отличаться по работе в реальной системе отопления. Прежде чем купить газовый котел, необходимо акцентировать внимание не только на цене, но и на конструктивных особенностях котла и технических характеристиках.

На эффективность и надежность оборудования могут влиять как конструкция теплообменника, возможность плавного модулирования мощности, бесперебойная система безопасности, так и удобство и простота обслуживания котла даже спустя многие годы.

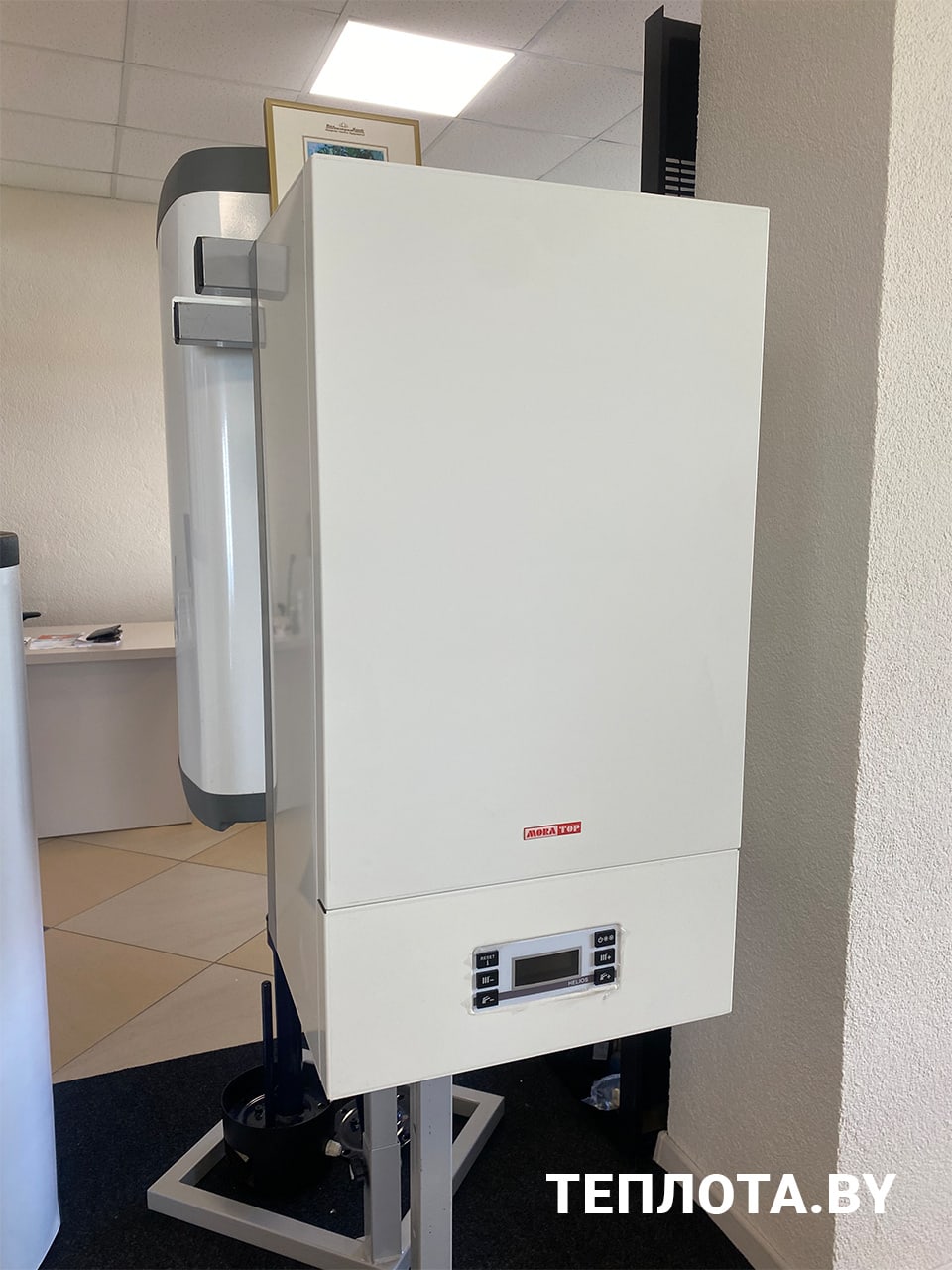

Среди газовых котлов, представленных на современном рынке, конструктивными особенностями выделяются чешские котлы MORA-TOP HELIOS. Их выпускает один из ведущих чешских производителей отопительного оборудования с более чем полувековой историей. За годы работы компания накопила значительный опыт в разработке и производстве отопительной техники, создала собственные инженерные решения и запатентованные технологии. На белорусском рынке напольные и навесные газовые котлы MORA-TOP представлены более 25 лет. За это время бренд MORA-TOP занял лидирующие позиции и пользуется большой популярностью среди потребителей.

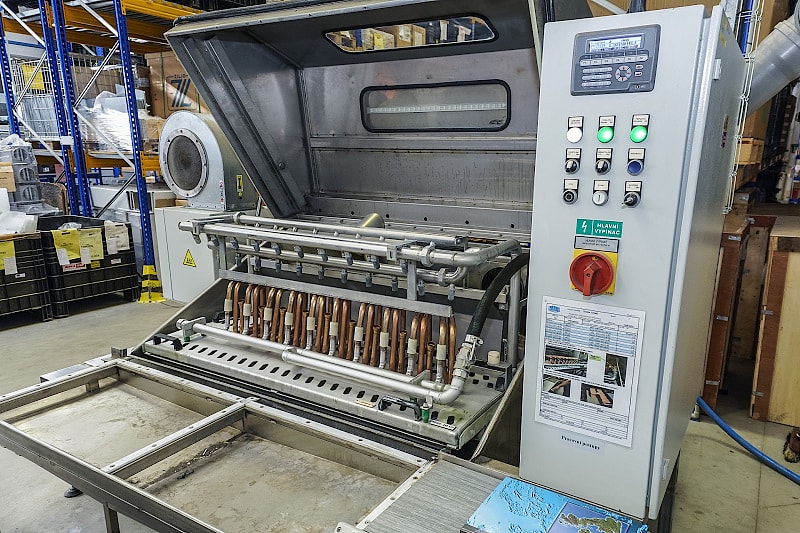

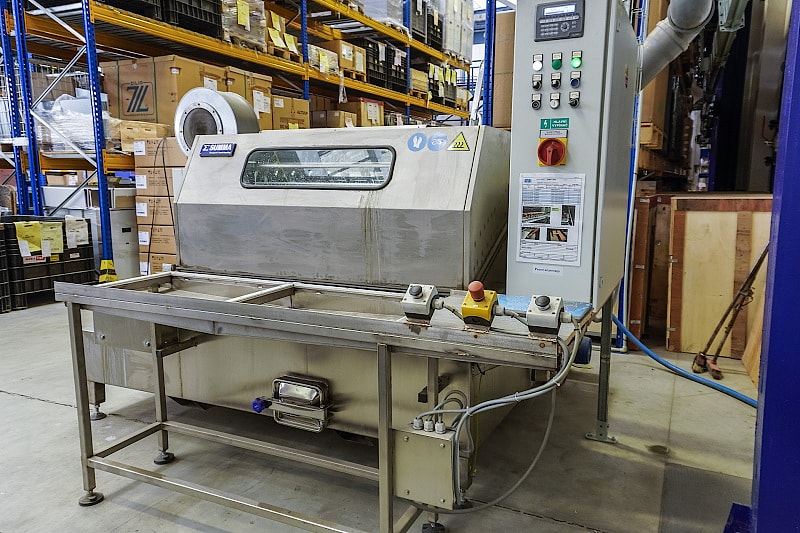

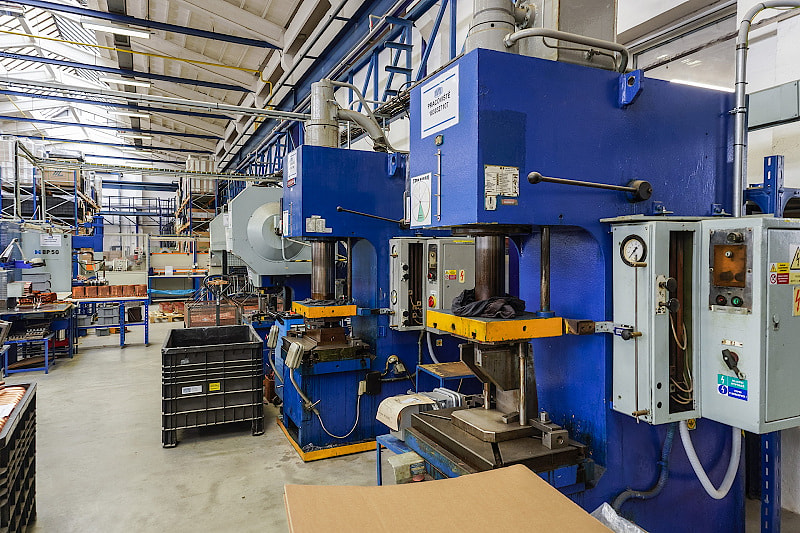

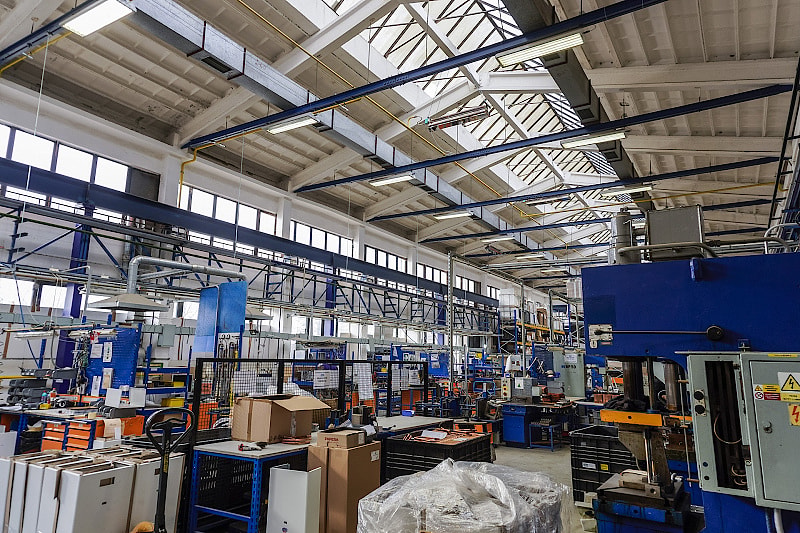

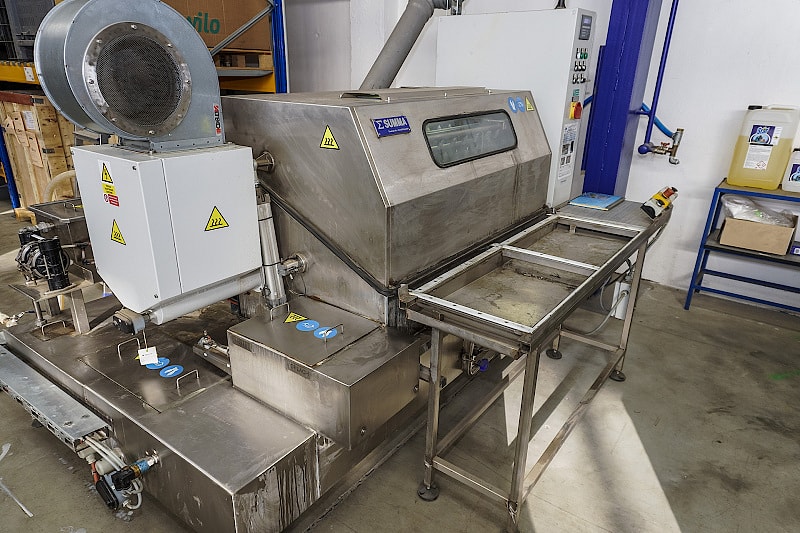

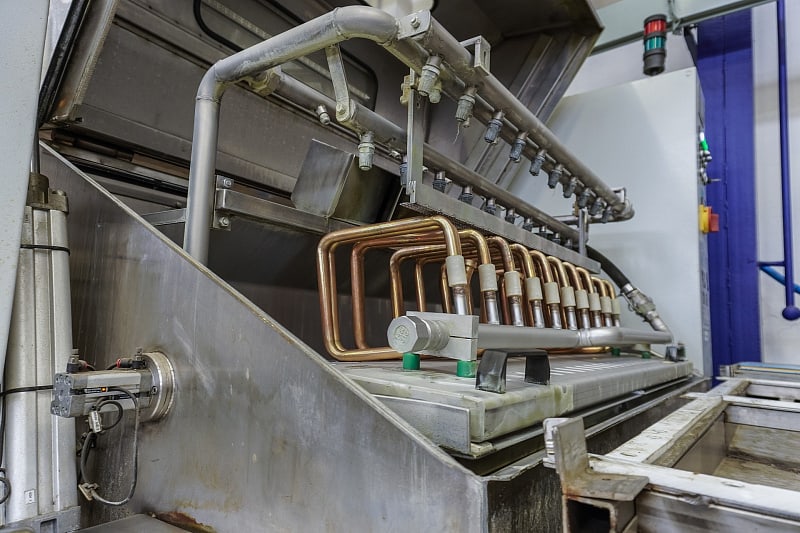

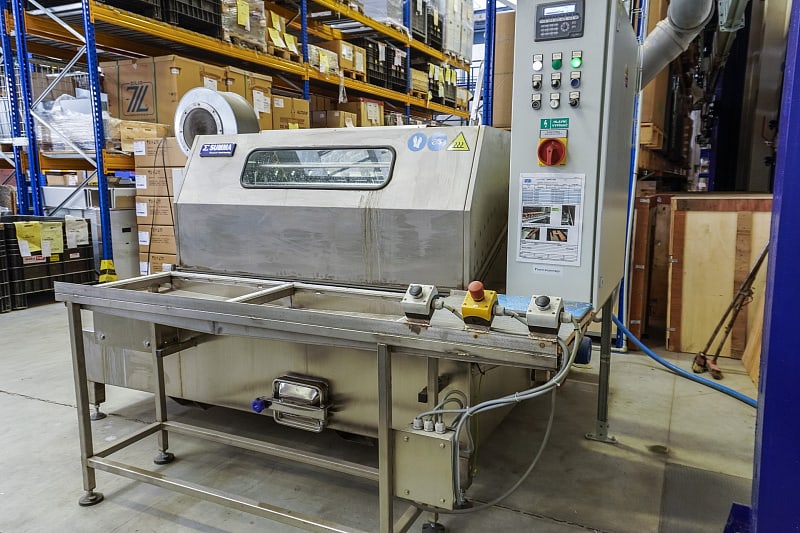

В компании налажен полный цикл производства отопительного оборудования. MORA-TOP контролирует основные этапы производства — от разработки отдельных компонентов до выпуска готовой продукции, уделяя особое внимание техническим характеристикам, качеству сборки и конструкции основных узлов котла. Все это позволяет бренду MORA-TOP находиться в числе лидеров среди производителей газовых котлов на европейском рынке и на рынке стран СНГ.

Рассмотрим подробнее конструктивные особенности чешских газовых котлов MORA-TOP HELIOS и то, какую фактическую пользу дают заложенные в них инженерные решения.

Первичный теплообменник MORA-TOP HELIOS: как происходит передача тепла

Первичный теплообменник – один из ключевых элементов любого газового котла. Именно через него тепло, полученное при сгорании газа, передается воде, циркулирующей в системе отопления.

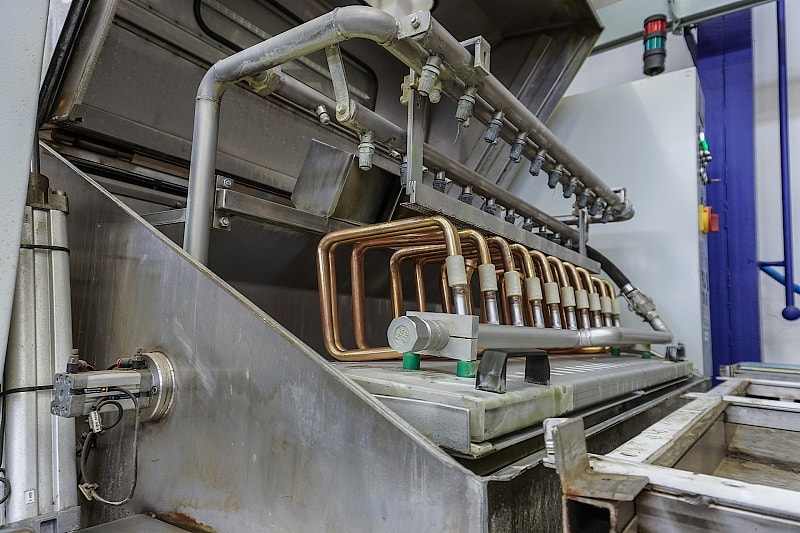

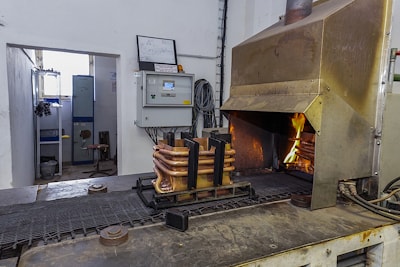

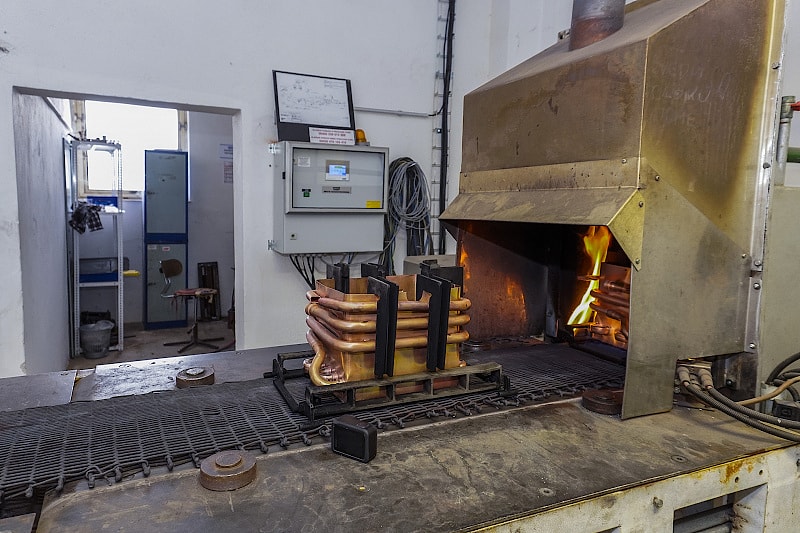

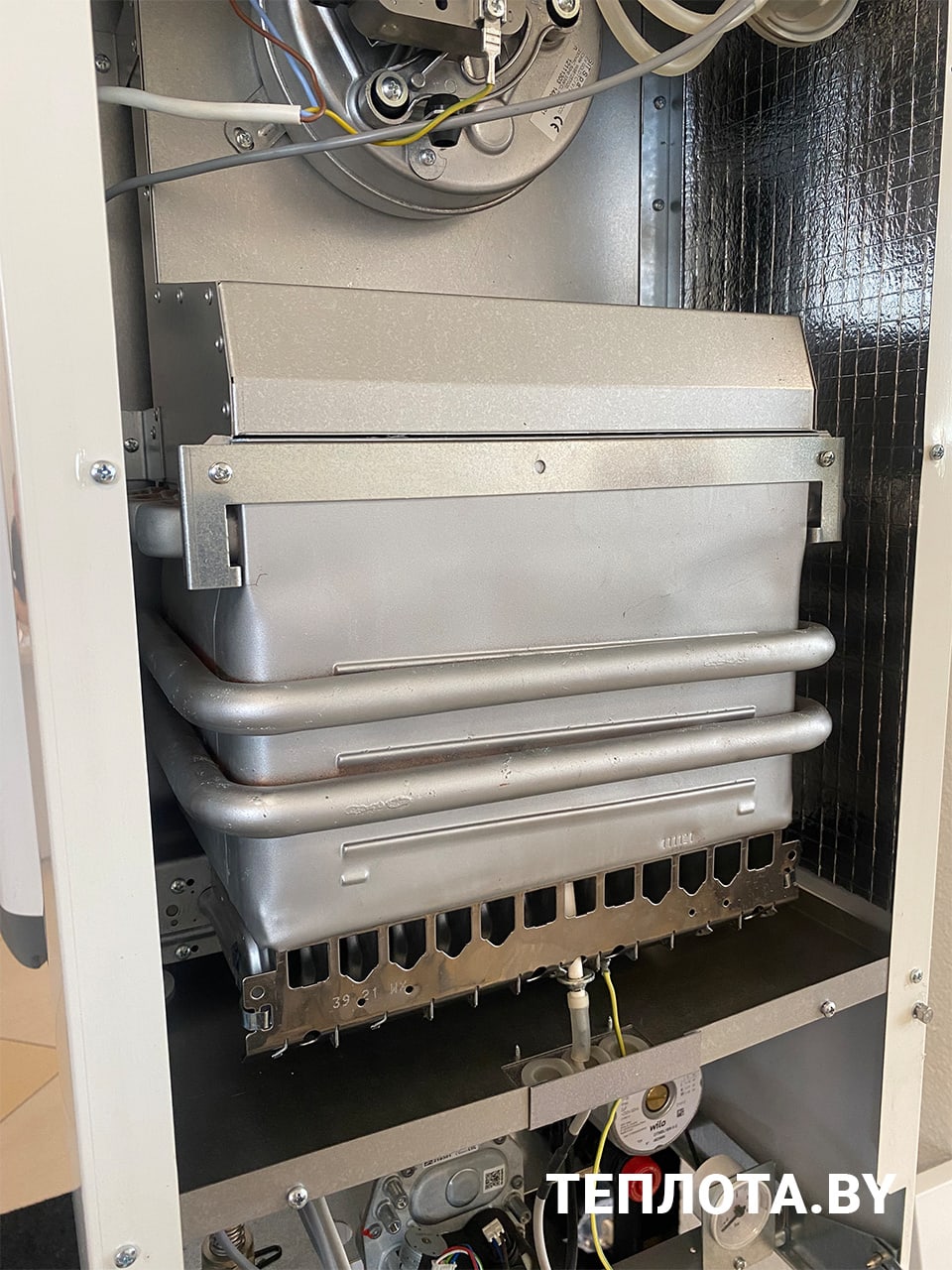

В MORA-TOP HELIOS применяется уникальная запатентованная конструкция первичного теплообменника. В моделях мощностью 18 и 24 кВт используется медный теплообменник. Медь отличается высокой теплопроводностью и хорошо передает полученное тепло теплоносителю. В моделях мощностью 35 кВт применяется другое конструктивное решение – с сухой камерой сгорания. В отличие от моделей 18 и 24 кВт, где камера сгорания является частью водоохлаждаемой конструкции теплообменника, в версии 35 кВт зона горения конструктивно отделена от контура теплоносителя.

Внутри трубок теплообменника установлены турбулизаторы. Они изменяют характер движения воды и усиливают теплообмен, помогая более полно использовать энергию, полученную при сгорании газа.

Дополнительно применяется принцип предварительного подогрева теплоносителя, аналогичный работе экономайзера. Перед основным этапом нагрева вода из обратной линии системы отопления предварительно подогревается. Это уменьшает температурный перепад на основном участке теплообмена и снижает количество энергии, необходимой для доведения теплоносителя до заданной температуры.

Для линейки HELIOS производитель указывает достаточно высокий КПД — 93 %. Благодаря уникальной конструкции теплообменника при таком уровне КПД расход газа в отопительном сезоне может быть на 10–20 % ниже, чем у конкурентов.

Отдельно производителем предусмотрена силуминовая защита вторичного теплообменника. Такая обработка снижает образование минеральных отложений. Это особенно важно для узла, который постоянно контактирует с водопроводной водой.

Но эффективная передача тепла – только одна часть работы современного газового котла. Не менее важно, насколько точно оборудование контролирует сам процесс нагрева.

Автоматика MORA-TOP HELIOS: контроль работы и безопасность

Во время работы MORA-TOP HELIOS электронная система управления постоянно получает информацию от датчиков и контролирует основные параметры котла: температуру отопительной воды и ГВС, давление в системе, наличие пламени и состояние элементов безопасности.

Полученные данные обрабатываются блоком управления, который на их основе регулирует работу горелки, насоса и других компонентов. Благодаря этому пользователю не приходится постоянно вмешиваться в работу котла – основные процессы происходят автоматически.

Наличие пламени контролируется с помощью ионизационного электрода. Если пламя отсутствует или гаснет во время работы, система прекращает подачу газа и переводит оборудование в безопасное состояние.

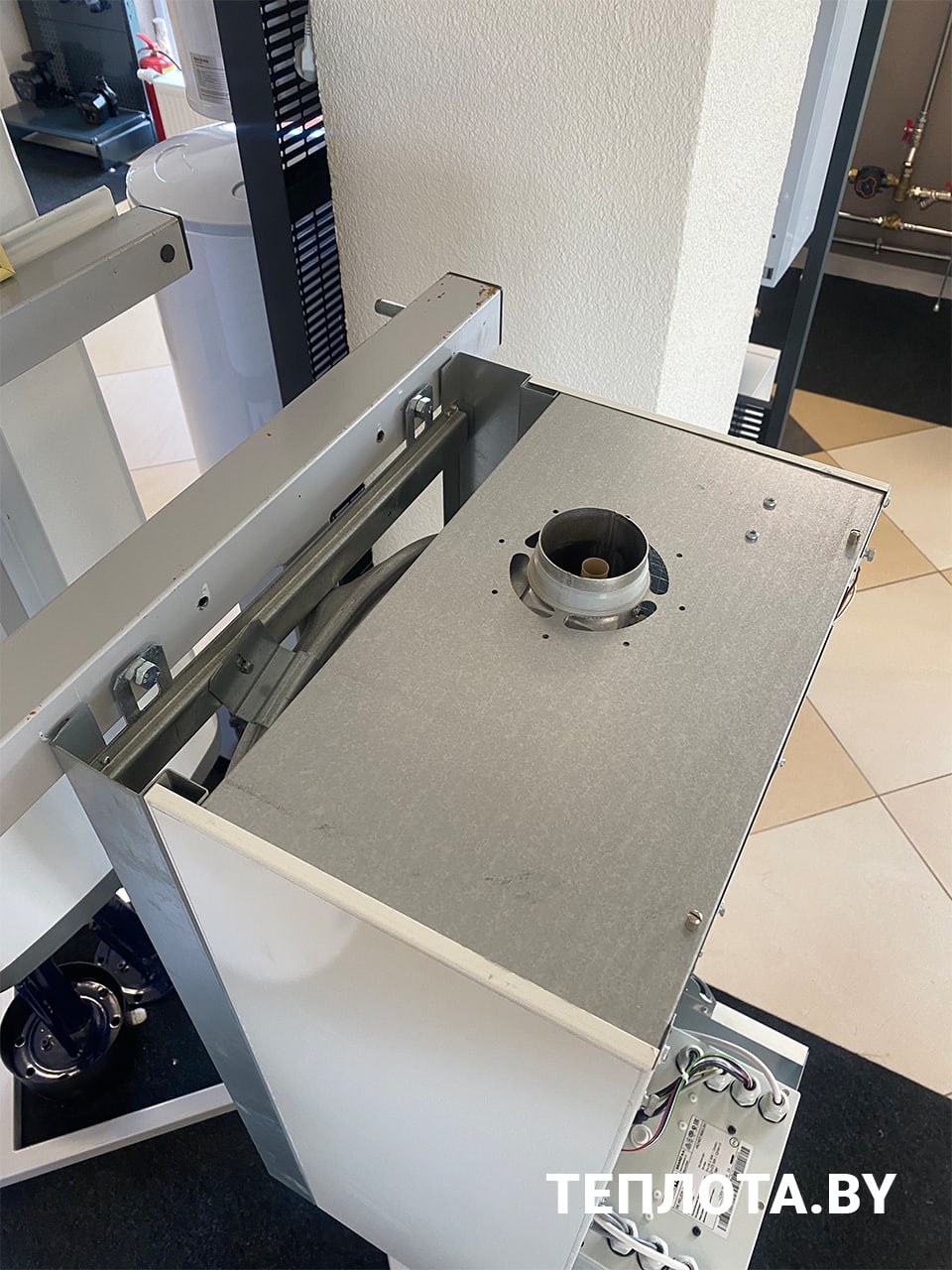

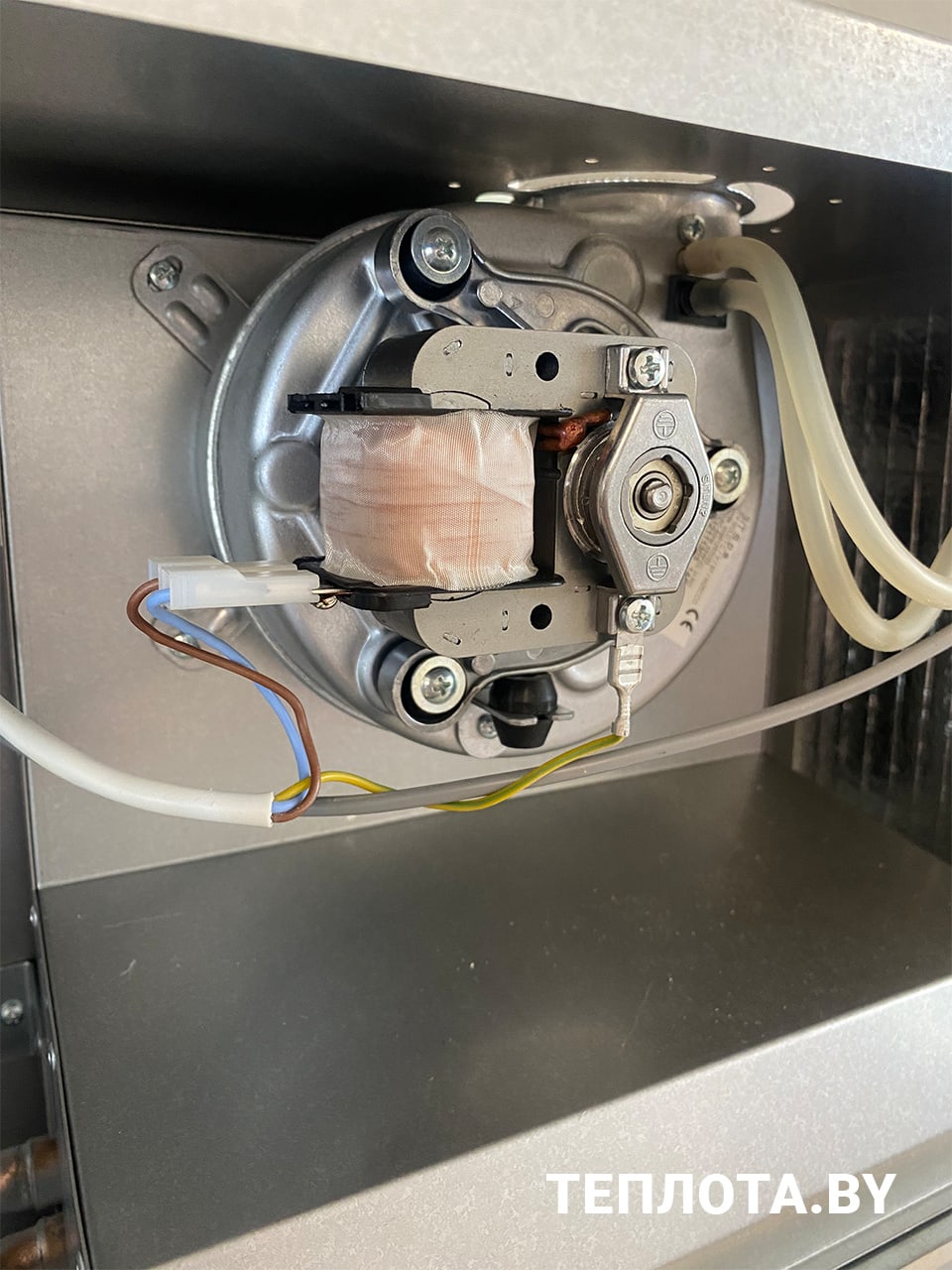

В моделях с закрытой камерой сгорания автоматика также контролирует вентилятор и маностат. При нарушении нормального отвода продуктов сгорания котел не продолжает работу.

В моделях с открытой камерой сгорания предусмотрена защита от нарушения тяги в дымоходе. Если продукты сгорания не могут нормально отводиться, автоматика отключает оборудование.

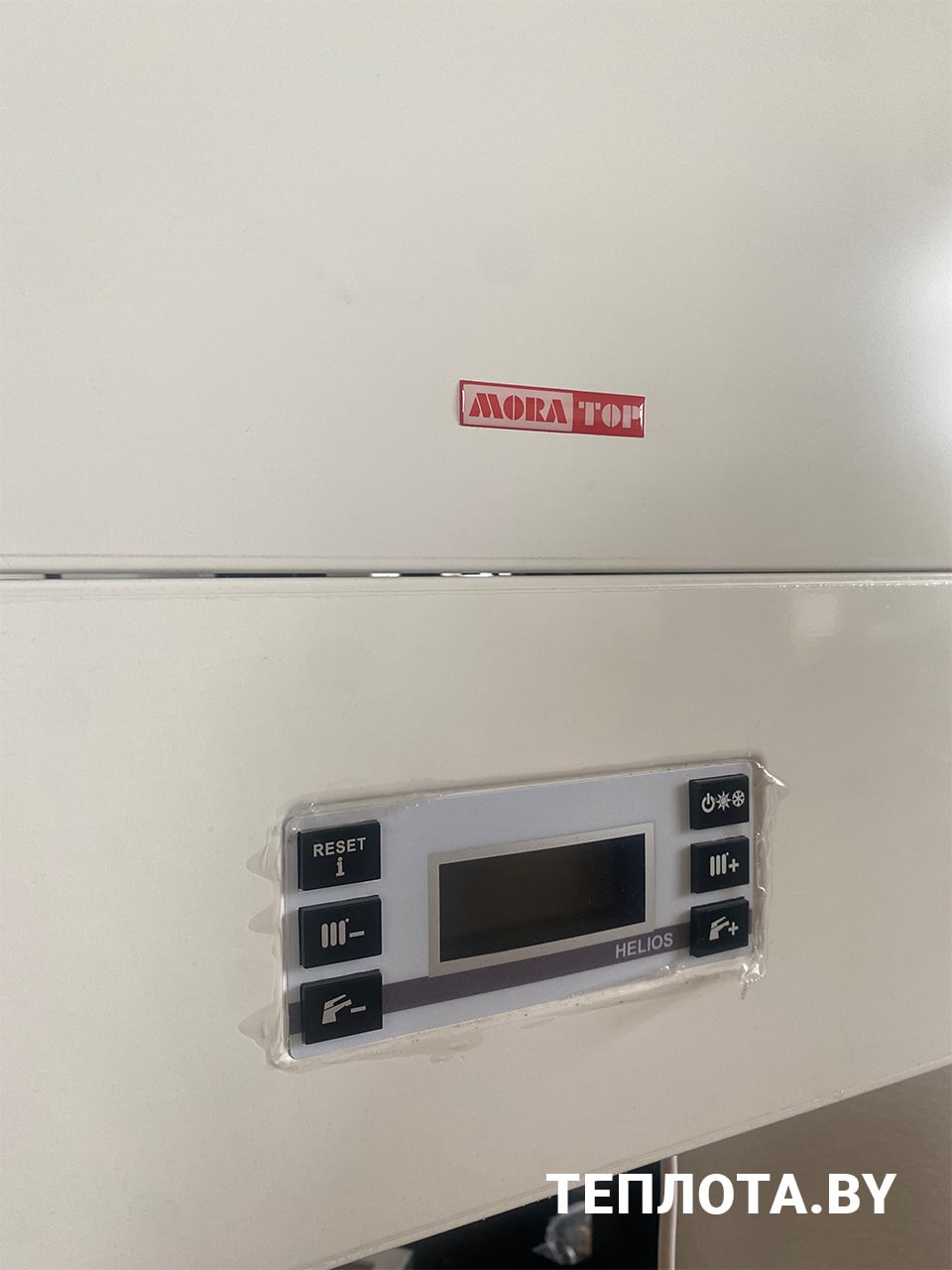

При этом управление котлом остается достаточно простым для пользователя. На передней панели расположен ЖК-дисплей, на котором отображаются рабочие параметры и состояние оборудования. К котлу также можно подключить комнатный термостат или использовать интерфейс OpenTherm для более гибкого управления системой отопления.

Контроль параметров позволяет автоматике не только обеспечивать безопасность, но и регулировать количество тепла, которое котел вырабатывает в конкретный момент.

Модуляция мощности: котел работает по потребности системы

Газовому котлу далеко не всегда требуется максимальная мощность. Например, после сильного охлаждения дома систему нужно быстро прогреть, но после выхода на заданную температуру потребность в тепле значительно уменьшается.

Поэтому в MORA-TOP HELIOS используется модуляция мощности горелки – автоматическое изменение интенсивности горения в зависимости от текущей нагрузки.

При необходимости быстрого нагрева автоматика увеличивает мощность. По мере приближения температуры теплоносителя к заданному значению интенсивность работы снижается. В инструкции среди преимуществ HELIOS указан диапазон регулирования мощности от 40 до 100 %; точные характеристики необходимо учитывать для конкретной модификации котла.

Такой принцип позволяет:

● уменьшить количество лишних запусков горелки;
● поддерживать более ровную температуру теплоносителя;
● рациональнее использовать газ при снижении тепловой нагрузки;
● уменьшить количество циклов включения и выключения оборудования.

Дополнительно предусмотрена антициклическая защита. После отключения горелки автоматика выдерживает паузу перед следующим запуском, не позволяя котлу слишком часто включаться и выключаться.

Но потребность дома в тепле меняется не только внутри системы отопления. Она напрямую зависит и от температуры на улице.

Погодозависимое регулирование: отопление с учетом температуры на улице

Для более эффективной работы котла можно использовать погодозависимую автоматику, которая является дополнительной опцией.

После подключения наружного датчика погодозависимая автоматика учитывает наружную температуру и регулирует работу котла для поддержания комфортной температуры в помещении.

Когда на улице становится теплее, вашему дому требуется меньше тепла. При понижении температуры наружного воздуха автоматика дает сигнал котлу для поддержания необходимой температуры в помещении.

В результате котлу не приходится постоянно нагревать теплоноситель до одной и той же высокой температуры независимо от погоды. Котел может точнее адаптироваться к фактической потребности здания в отоплении и избегать избыточного нагрева.

Наружный датчик, комнатный термостат и OpenTherm расширяют возможности стандартной автоматики HELIOS и позволяют подобрать способ управления под конкретную систему отопления. Возможность подключения этих устройств предусмотрена конструкцией котла.

Продуманная конструкция для удобного обслуживания

При выборе газового котла для дома удобство сервиса редко воспринимается как главный параметр. Однако спустя несколько лет эксплуатации доступ к основным компонентам может оказаться не менее важным, чем дополнительные функции автоматики.

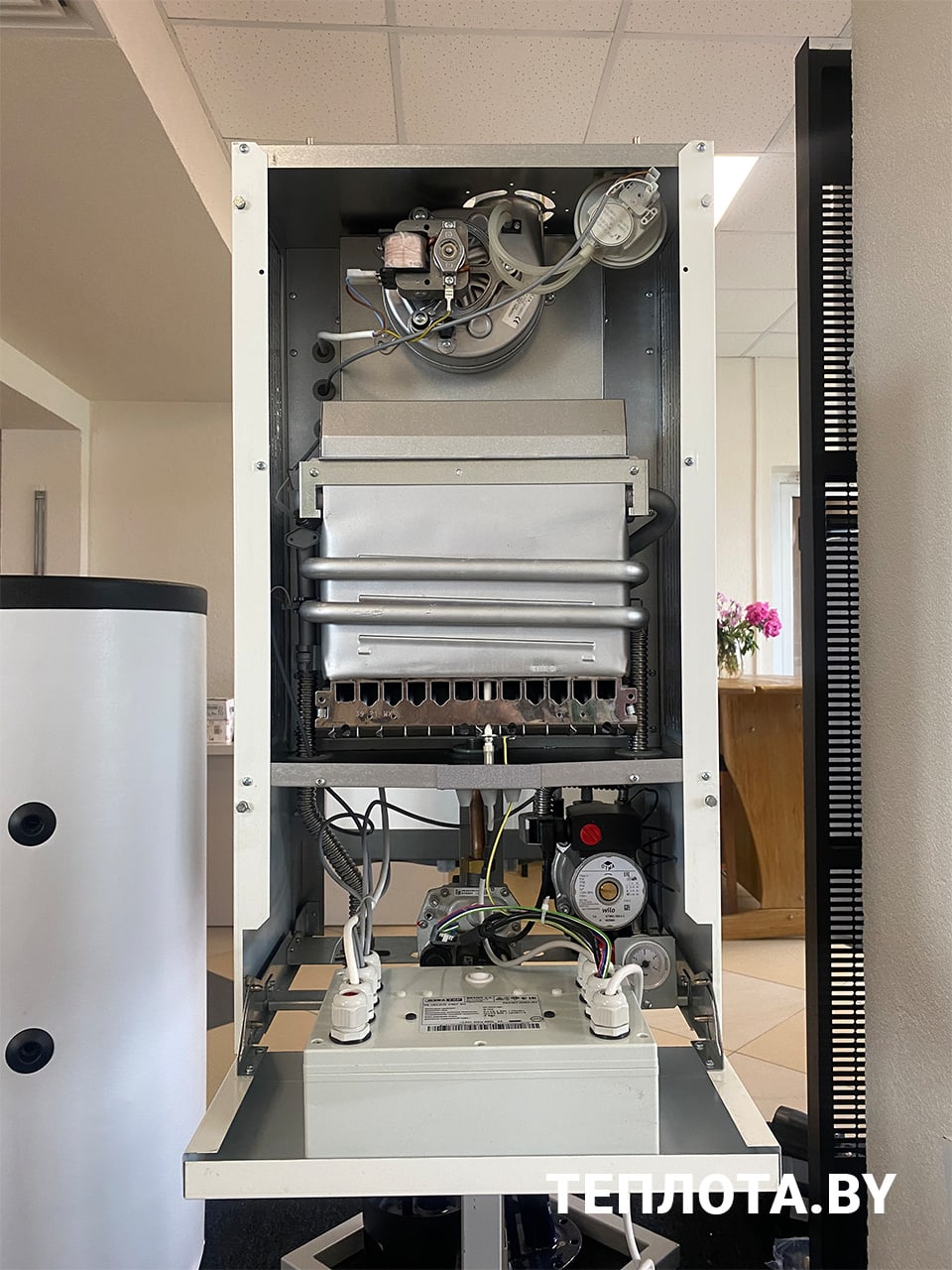

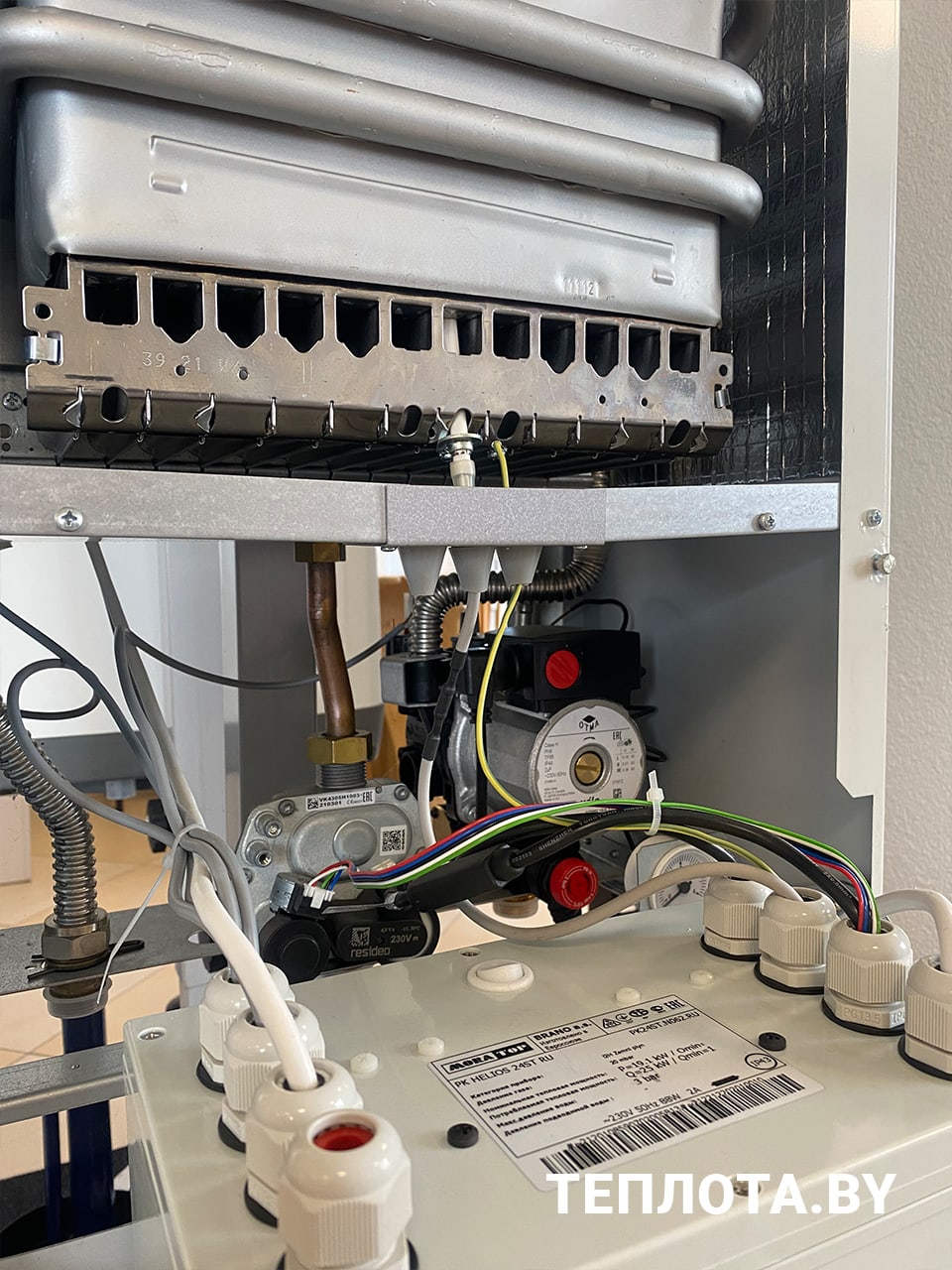

В MORA-TOP HELIOS основные узлы собраны достаточно компактно. В гидравлической группе размещены циркуляционный насос, трехходовой клапан с приводом, датчики давления и протока, предохранительный клапан, вторичный теплообменник и другие элементы.

Для пользователя расположение этих деталей практически незаметно, но для сервисного специалиста оно упрощает доступ к основным компонентам при диагностике и обслуживании.

Отдельно продумана конструкция температурных датчиков NTC. В сервисной инструкции отмечается, что их можно демонтировать без слива отопительной воды из системы. Это сокращает количество дополнительных операций во время обслуживания или замены датчика.

Такие решения сами по себе могут казаться небольшими, но именно из подобных деталей складывается удобство эксплуатации оборудования в долгосрочной перспективе.

Итог

Надежность газового котла сложно определить по одной цифре в технической таблице. Она зависит от того, насколько согласованно работают теплообменник, горелка, автоматика, датчики и системы безопасности.

В MORA-TOP HELIOS запатентованная конструкция первичного теплообменника отвечает за передачу тепла, автоматика контролирует рабочие процессы, модуляция позволяет изменять мощность в соответствии с нагрузкой, а погодозависимое управление помогает учитывать реальные условия работы системы отопления.

Дополняют эту конструкцию защита вторичного теплообменника от образования водного камня, возможность подключения комнатного термостата и OpenTherm, погодозависимая автоматика, а также конструктивные решения, облегчающие техническое обслуживание.

Именно такой подход позволяет не только оценить котел по характеристикам в каталоге, но и понять, насколько эффективно и безопасно он будет работать, а также насколько удобным окажется его обслуживание в реальной системе отопления.
