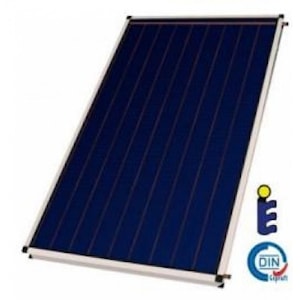

Солнечные панели Sunsystem PK Select CL (NL) 2,15 – это плоские солнечные коллекторы, предназначенные для преобразования солнечной энергии в тепловую, с последующей передачей ее в систему отопления. Панели работают по принципу нагрева черного тела в герметичном теплоизолированном пенале.
- Абсорбирующая площадь, м2: 1,94
- Объем теплоносителя, л: 1,6
- Ширина для вертикального/горизонтального, мм: 1030/2155
- Высота для вертикального/горизонтального, мм: 2125/1000
Преимущество панельных коллекторов Sunsystem PK Select CL:
- Устойчивость к суровым климатическим условиям эксплуатации – ветру, снегу, граду, перепадам температур.
- Удобство и простота транспортировки, монтажа и обслуживания. Монтаж возможен на плоскую, наклонную крышу или фасад. Возможность подключения нескольких коллекторов в связке.
- Высокоселективное покрытие абсорбирующего элемента обеспечивает эффективное поглощение солнечного света и износостойкость.
- Абсорбер, изготовленный из меди, имеет конструкцию типа «арфа, с низким гидравлическим сопротивлением, и минимальное количество соединений, сваренных с применением ультразвука. Ультразвуковая технология сварки обеспечивает плотное и долговечное соединение, устойчивое к механическим и термическим повреждениям.
- Защитное стекло является высокопрозрачным, закаленным, имеет низкое содержание железа и призматическую структуру. Обладает высокой прочностью и устойчивостью к снеговым и ветровым нагрузкам, граду.
- Эффективная изоляция из минеральной ваты предотвращает теплопотери.
- Два типа соединения – ½" либо ø 22мм (для версии NL)
- Есть версии в вертикальном и горизонтальном исполнении.
1 - Алюминиевая рама
2 - Силиконовый уплотнитель
3 - Предохранительное солярное стекло
4 - Медный абсорбер с селективным покрытием
5 - Высокоэффективная изоляция
6 - Задняя стенка коллектора
7 - Арфа медных труб
8 - Вход / выход
8.1 - Соединение резьбой в R ½" (модель PK SL CL)
8.2 - Соединение „New Line" Cu ø 22 (модель PK SL CL NL)
9 - Угловой протектор
10 - Подключение к 2 x PK Select CL:
- РК Select CL — холендер 1/2″
РК Select CL NL — адаптер для медной трубы ø22
| ВЕРТИКАЛЬНЫЕ КОЛЛЕКТОРЫ | ГОРИЗОНТАЛЬНЫЕ КОЛЛЕКТОРЫ | ||||||
| РК-SL 2.15 | РК-SL 2.7 | РК/H SL 2.15 | РК/H SL 2.7 | ||||
| Габаритные размеры | Ширина (PK SL CL) | L1 , mm | 1030 | 1258 | 2155 | 2155 | |
| Ширина (PK SL CL New Line ) | L1 , mm | 1060 | 1288 | 2185 | 2185 | ||
| Высота | H , mm | 2125 | 2125 | 1000 | 1228 | ||
| Толщина | D, mm | 90 | 90 | 90 | 90 | ||
| Ширина рамы | L2, mm | 1000 | 1228 | 2125 | 2125 | ||
| Расстояние между собирательными трубами | C, mm | 2025 | 2025 | 900 | 1128 | ||
| Общая поверхность | m2 | 2.15 | 2,7 | 2.15 | 2,7 | ||
| Абсорбирующая поверхность | m2 | 1.94 | 2.41 | 1.94 | 2.41 | ||
| Объем теплоносителя | L | 1,6 | 2,1 | 1,6 | 2,1 | ||
| Давление на испытание | Mpa | 2,5 | |||||
| Макс. рабочее давление | Mpa | 0.6 | |||||
| Вход / выход (PK SL CL) | N,P | R1/2" | |||||
| Вход / выход (PK SL CL New Line ) | N,P | ø22 | |||||
| Дебет теплоносителя | l/m2 h | 50 | |||||
| Вес | kg | 38 | 47 | 37 | 45.5 | ||
| Толщина солярного стекла | K, mm | 4,2 | |||||
| Солярное стекло | K | Термозакаленное призматическое стекло | |||||
| Абсорбирующие трубы | G, бр | 8 | 10 | 18 | 18 | ||
| Расстояние между абсорбирующими трубами | F, mm | 114 | 114 | 114 | 114 | ||
| Число собирательных труб | Бр. | 2 | 2 | 2 | 2 | ||
| Профильная рама | Алюминий – RALL 9006 | ||||||
| Материал абсорбера | Медь | ||||||
| Покрытие абсорбера | Селективное покрытие | ||||||
| Коэффициент потери -к1 | W/m2K | 3.83 | 4.23 | 3.83 | 4.23 | ||
| Коэффициент потери –к2 | W/m2K2 | 0.0080 | 0.0035 | 0.0080 | 0.0035 | ||
| Изоляция | Каменная вата g=50kg/m3 δ=40mm DIN 181165 | ||||||
| Теплопроводная жидкость | PG 50% (замерзание при -34°C) | ||||||
| Температура стагнации | °C | 200 | |||||
| Стандарт EN 12975:2006-06 | да | ||||||
| Сертификат CEN-Keymark 011-7S381 F | да | да | |||||
