Солнечная панель-коллектор SUNSYSTEM PK SELECT CL 2,7

Солнечные панели Sunsystem PK Select CL (NL) 2,7 – высокоэффективные коллекторы, преобразующие солнечную энергию в тепловую, которая затем используется для отопления и горячего водоснабжения.
Солнечные панели Sunsystem PK Select CL (NL) 2,7 – высокоэффективные коллекторы, преобразующие солнечную энергию в тепловую, которая затем используется для отопления и горячего водоснабжения.
- Абсорбирующая площадь, м2: 2,41
- Объем теплоносителя, л: 2,1
- Ширина для вертикального/горизонтального, мм: 1258/2155
- Высота для вертикального/горизонтального, мм: 2125/1228
Возможность подключения нескольких панелей каскадом позволит подобрать необходимую производительность для любого сценария использования, будь то самостоятельная подготовка горячей воды или вспомогательная роль для нужд отопления, позволяющая прилично сэкономить. Панели-коллекторы PK Select CL (NL) 2,7 работают в любых суровых погодных условиях и не боятся порывистого ветра, сильного снегопада или крупного града.
Преимущество панельных коллекторов Sunsystem PK Select CL:
- Устойчивость к суровым климатическим условиям эксплуатации – ветру, снегу, граду, перепадам температур.
- Удобство и простота транспортировки, монтажа и обслуживания. Монтаж возможен на плоскую, наклонную крышу или фасад. Возможность подключения нескольких коллекторов в связке.
- Высокоселективное покрытие абсорбирующего элемента обеспечивает эффективное поглощение солнечного света и износостойкость.
- Абсорбер, изготовленный из меди, имеет конструкцию типа «арфа, с низким гидравлическим сопротивлением, и минимальное количество соединений, сваренных с применением ультразвука. Ультразвуковая технология сварки обеспечивает плотное и долговечное соединение, устойчивое к механическим и термическим повреждениям.
- Защитное стекло является высокопрозрачным, закаленным, имеет низкое содержание железа и призматическую структуру. Обладает высокой прочностью и устойчивостью к снеговым и ветровым нагрузкам, граду.
- Эффективная изоляция из минеральной ваты предотвращает теплопотери.
- Два типа соединения – ½" либо ø 22мм (для версии NL)
- Есть версии в вертикальном и горизонтальном исполнении.
1 - Алюминиевая рама
2 - Силиконовый уплотнитель
3 - Предохранительное солярное стекло
4 - Медный абсорбер с селективным покрытием
5 - Высокоэффективная изоляция
6 - Задняя стенка коллектора
7 - Арфа медных труб
8 - Вход / выход
8.1 - Соединение резьбой в R ½" (модель PK SL CL)
8.2 - Соединение „New Line" Cu ø 22 (модель PK SL CL NL)
9 - Угловой протектор
10 - Подключение к 2 x PK Select CL:
- РК Select CL — холендер 1/2″
РК Select CL NL — адаптер для медной трубы ø22

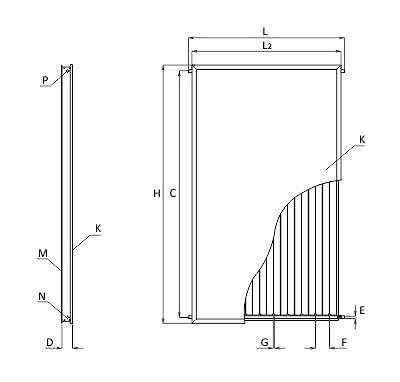

ВЕРТИКАЛЬНЫЕ КОЛЛЕКТОРЫ | ГОРИЗОНТАЛЬНЫЕ КОЛЛЕКТОРЫ | |||||
РК-SL 2.15 | РК-SL 2.7 | РК/H SL 2.15 | РК/H SL 2.7 | |||
Габаритные размеры | Ширина (PK SL CL) | L1 , mm | 1030 | 1258 | 2155 | 2155 |
Ширина (PK SL CL New Line ) | L1 , mm | 1060 | 1288 | 2185 | 2185 | |
Высота | H , mm | 2125 | 2125 | 1000 | 1228 | |
Толщина | D, mm | 90 | 90 | 90 | 90 | |
Ширина рамы | L2, mm | 1000 | 1228 | 2125 | 2125 | |
Расстояние между собирательными трубами | C, mm | 2025 | 2025 | 900 | 1128 | |
Общая поверхность | m2 | 2.15 | 2,7 | 2.15 | 2,7 | |
Абсорбирующая поверхность | m2 | 1.94 | 2.41 | 1.94 | 2.41 | |
Объем теплоносителя | L | 1,6 | 2,1 | 1,6 | 2,1 | |
Давление на испытание | Mpa | 2,5 | ||||
Макс. рабочее давление | Mpa | 0.6 | ||||
Вход / выход (PK SL CL) | N,P | R1/2" | ||||
Вход / выход (PK SL CL New Line ) | N,P | ø22 | ||||
Дебет теплоносителя | l/m2 h | 50 | ||||
Вес | kg | 38 | 47 | 37 | 45.5 | |
Толщина солярного стекла | K, mm | 4,2 | ||||
Солярное стекло | K | Термозакаленное призматическое стекло | ||||
Абсорбирующие трубы | G, бр | 8 | 10 | 18 | 18 | |
Расстояние между абсорбирующими трубами | F, mm | 114 | 114 | 114 | 114 | |
Число собирательных труб | Бр. | 2 | 2 | 2 | 2 | |
Профильная рама | Алюминий – RALL 9006 | |||||
Материал абсорбера | Медь | |||||
Покрытие абсорбера | Селективное покрытие | |||||
Коэффициент потери -к1 | W/m2K | 3.83 | 4.23 | 3.83 | 4.23 | |
Коэффициент потери –к2 | W/m2K2 | 0.0080 | 0.0035 | 0.0080 | 0.0035 | |
Изоляция | Каменная вата g=50kg/m3 δ=40mm DIN 181165 | |||||
Теплопроводная жидкость | PG 50% (замерзание при -34°C) | |||||
Температура стагнации | °C | 200 | ||||
Стандарт EN 12975:2006-06 | да | |||||
Сертификат CEN-Keymark 011-7S381 F | да | да |
Производитель
Sunsystem
Страна производитель
Болгария
Высота
2125 мм
Ширина
1258 мм
