ZOTA Тополь-М 30 кВт пеллетный котел

Пеллетная горелка, бункер для пеллет 200 литров, пульт управления горелкой, шнек

Пеллетный котёл ZOTA с государственной субсидией до 40% — полный цикл работ: проект, оформление субсидии, поставка, монтаж, гарантийное обслуживание.

Купить пеллетный котел Тополь-М мощностью 30 кВт в Минске по цене первого поставщика! Звоните: +375 29 748 14 84 .

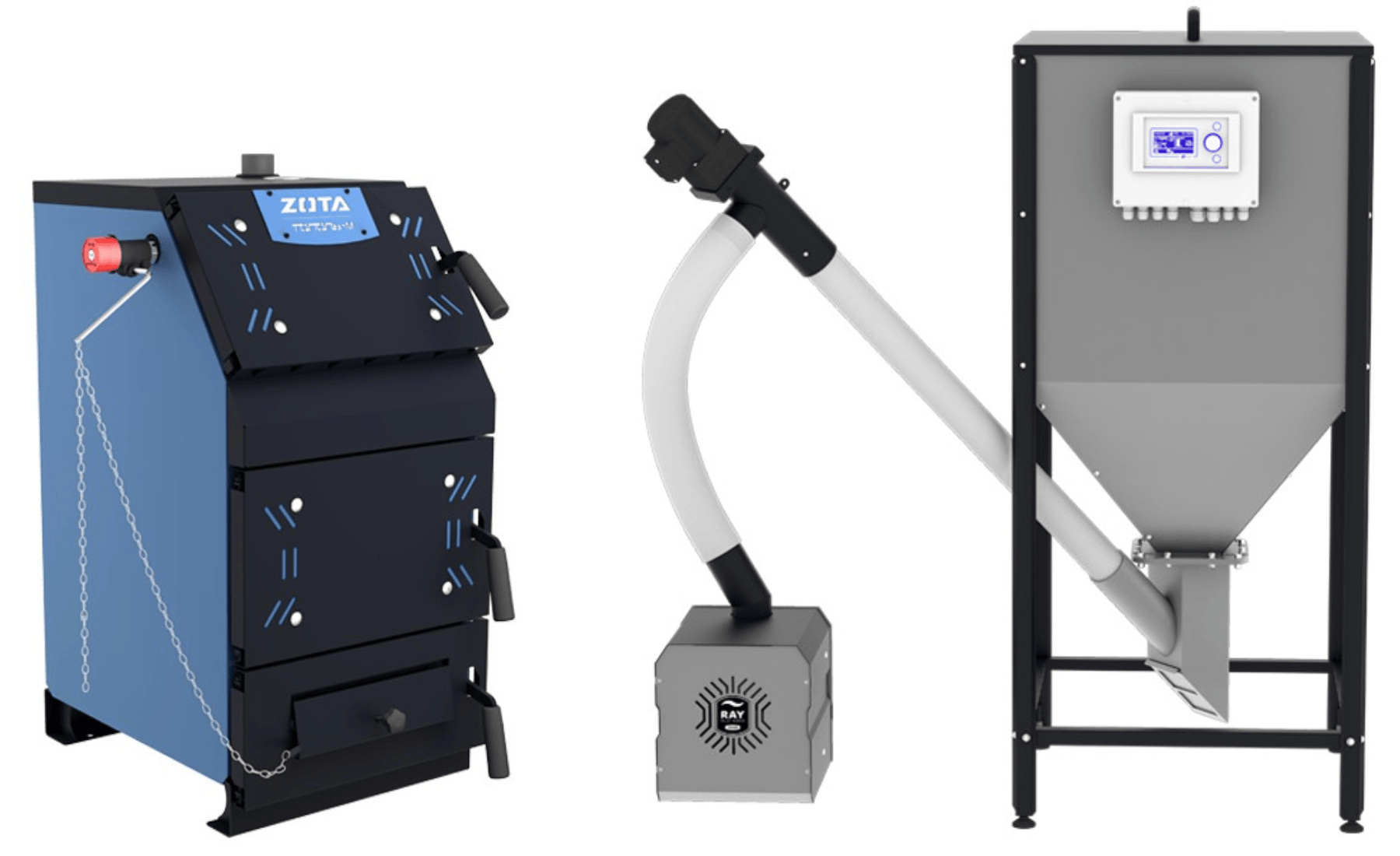

Комплект поставки:

• твердотопливный котел ZOTA Тополь-М мощностью 30 кВт;
• пеллетная горелка ZOTA Ray;
• пульт управления горелкой;
• механизм подачи пеллет (шнековый транспортер);
• бункер для пеллет объемом 200 литров.

Твердотопливный котел ZOTA Тополь М мощностью 30 кВт с пеллетной горелкой предназначен для отопления индивидуального дома зданий коммунально – бытового назначения, оборудованных системой водяного отопления с принудительной или естественной циркуляцией в открытых и закрытых системах отопления с максимально допустимой температурой теплоносителя 90°C и максимально допустимым давлением 0,3 МПа. Твердотопливный котел Зота Тополь М 30 кВт работает на твердом топливе: пеллетах, дровах и торфобрикетах. В качестве дополнительного источника энергии в котел предусмотрена возможность установки электрического нагревательного элемента (ТЭН) мощностью от 3 до 9 кВт с выносным блоком управления.

Конструкция котлов ZOTA Тополь М разработана на основе требований ГОСТ 33016 «Котлы отопительные для твердого топлива с ручной и автоматической загрузкой номинальной тепловой мощностью до 500 кВт. Терминология, требования, методы испытаний и маркировка».

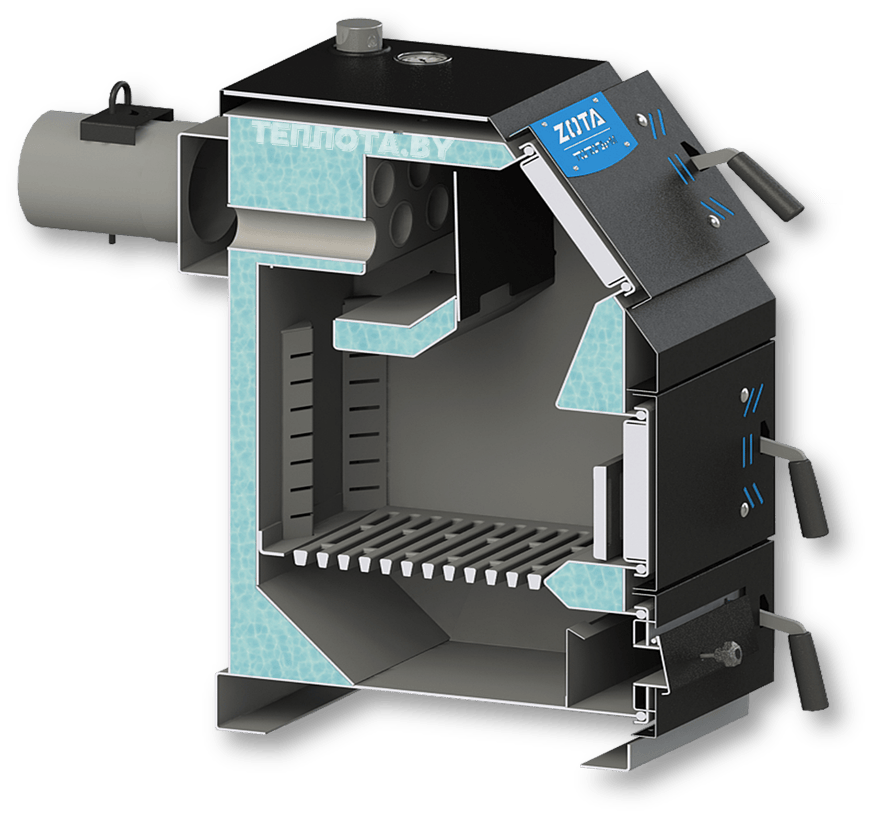

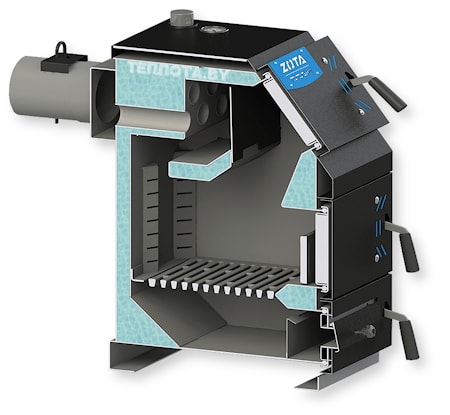

Конструктивные особенности твердотопливного котла ZOTA Тополь-М мощностью 30 кВт:

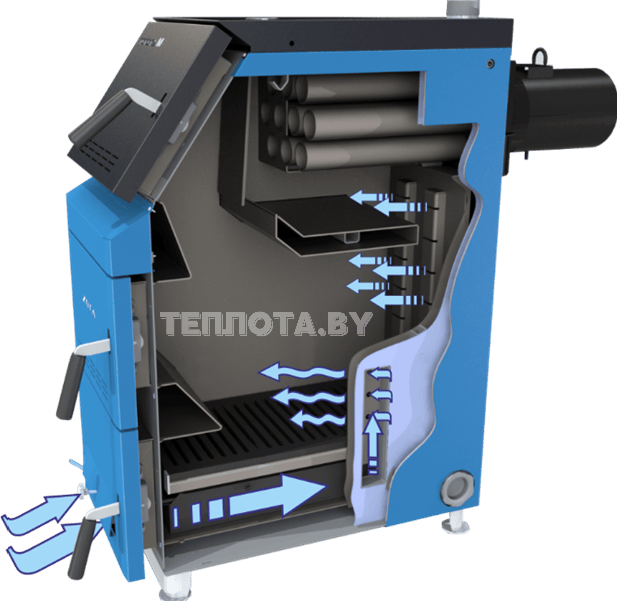

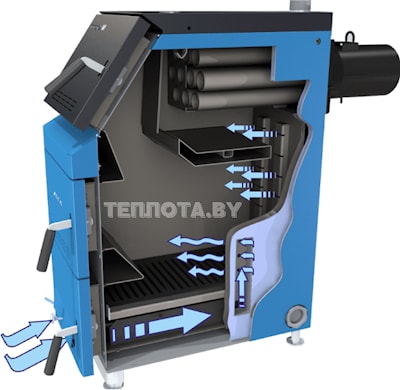

• Теплообменник состоит из трех контуров. Трубчатый теплообменник в комбинации со съемной заслонкой создают трехходовой теплообменник. Конструкция позволяет более эффективно снимать тепло с выходящих дымовых газов, тем самым увеличивает КПД.
• Водяная рубашка располагается по всему контуру котла, в том числе и под зольником. Конструкция охлаждает зольный ящик, не дает ему деформироваться, обеспечивает дополнительный теплосъем и улучшенную циркуляцию теплоносителя.
• В котле предусмотрено два варианта загрузки топлива. Горизонтальная дверца будет удобна для верхней загрузки угля и доступа к теплообменнику во время чистки котла, а шуровочная дверца расположенная горизонтально подойдёт для загрузки дров.
• Регулируемая поддувальная заслонка дверцы зольника (регулировка осуществляется с помощью винта в ручном режиме или управляется механическим регулятором тяги (опция).
• Съемная заслонка для удобства чистки теплообменника.
• На передней панели установлен термоманометр, показывающий температуру подачи воды и давление внутри котла.
• В качестве источника тепла можно использовать газообразное или пеллетное топливо. Для этого необходимо установить соответствующую горелку.
• В качестве вспомогательного источника тепла можно использовать электричество. Для этого в котел устанавливается нагреватели из нержавеющей стали (ТЭН);
• Чтобы выработать больший КПД со сгораемого топлива, котел можно оборудовать вентилятором наддува «TurboSet». Вентилятор будет подавать воздух на частицы топлива, которые поднимаются вместе с дымовыми газами. Частицы будут догорать в котле.

  ---

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ПЕЛЛЕТНОЙ ГОРЕЛКИ ZOTA Ray:

• Топливо - древесные и диаметром 6-8 мм.
• Время работы на одной полной загрузке -до 5 суток (базовый бункер 200 л).
• Автоматический поджиг топлива (ТЭН мощностью 375 Вт).
• Автоматическая модуляция мощности горелки 5-25 кВт.
  Контроль автоподжига и горения с помощью фотоэлемента.
• Быстрый старт и остановка горелки.
• Низкая потребляемая электрическая мощность.
• Безопасность работы благодаря контролю температуры в горелке.
• Высокий КПД за счет распределенной подачи воздуха в зону горения.
• Функция автоматической очистки: продувка воздухом + механическая очистка чаши топки (подвижный колосник).
• Безопасность работы и точность подачи топлива обеспечивают два независимых шнека.
• Управление насосами ЦО, ГВС (датчик ГВС – опция).
• Встроенный термостат с функцией снижения температуры теплоносителя.
• Погодное регулирование (датчик наружной температуры – опция).
• Комнатный программируемый термостат (опция).
• Интернет – модуль ECONET 300 (опция).
• Модуль управления элементами системы отопления (опция).
• Возможность установки бункера большего объёма (опция).

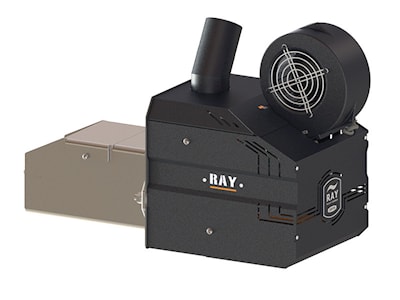

Комплект приставной пеллетной горелки ZOTA «RAY» состоит из сборно-разборного топливного бункера, механизма подачи топлива, приставной пеллетной горелки и пульта управления. Механизм подачи топлива предназначен для подачи древесных пеллет из топливного бункера в горелку.

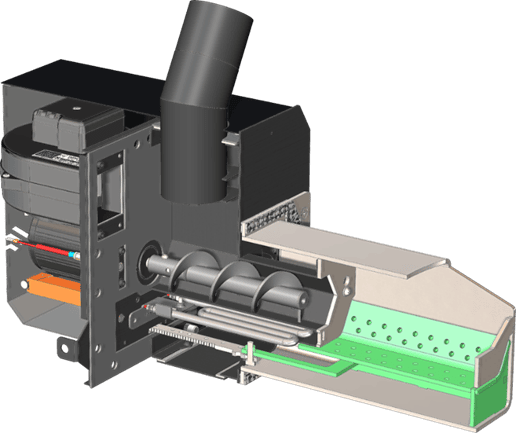

Приставная пеллетная горелка обеспечивает дозированную подачу топлива и воздуха в топочное пространство за счет наличия дополнительного шнека подачи и вентилятора наддува. В конструкции горелки реализована функция автоподжига. Автоматическая очистка горелки производится механизмом автоматического перемещения чаши топки.

Безопасность пеллетной горелки Зота Рей достигается за счет наличия в конструкции дополнительного шнека подачи, механизма автоматического перемещения чаши горелки, специального алгоритма продувки, датчика температуры горелки, оповещающего о возникновении нештатной ситуации и воздушному разрыву между основным узлом подачи топлива и горелкой.

Пульт управления пеллетной горелки управляет не только механизмами и процессом сжигания топлива в комплекте приставной пеллетной горелки ZOTA «RAY», но и Вашей системой отопления и горячего водоснабжения, обеспечивая комфортную температуру в доме и нагрев горячей воды до заданной температуры.

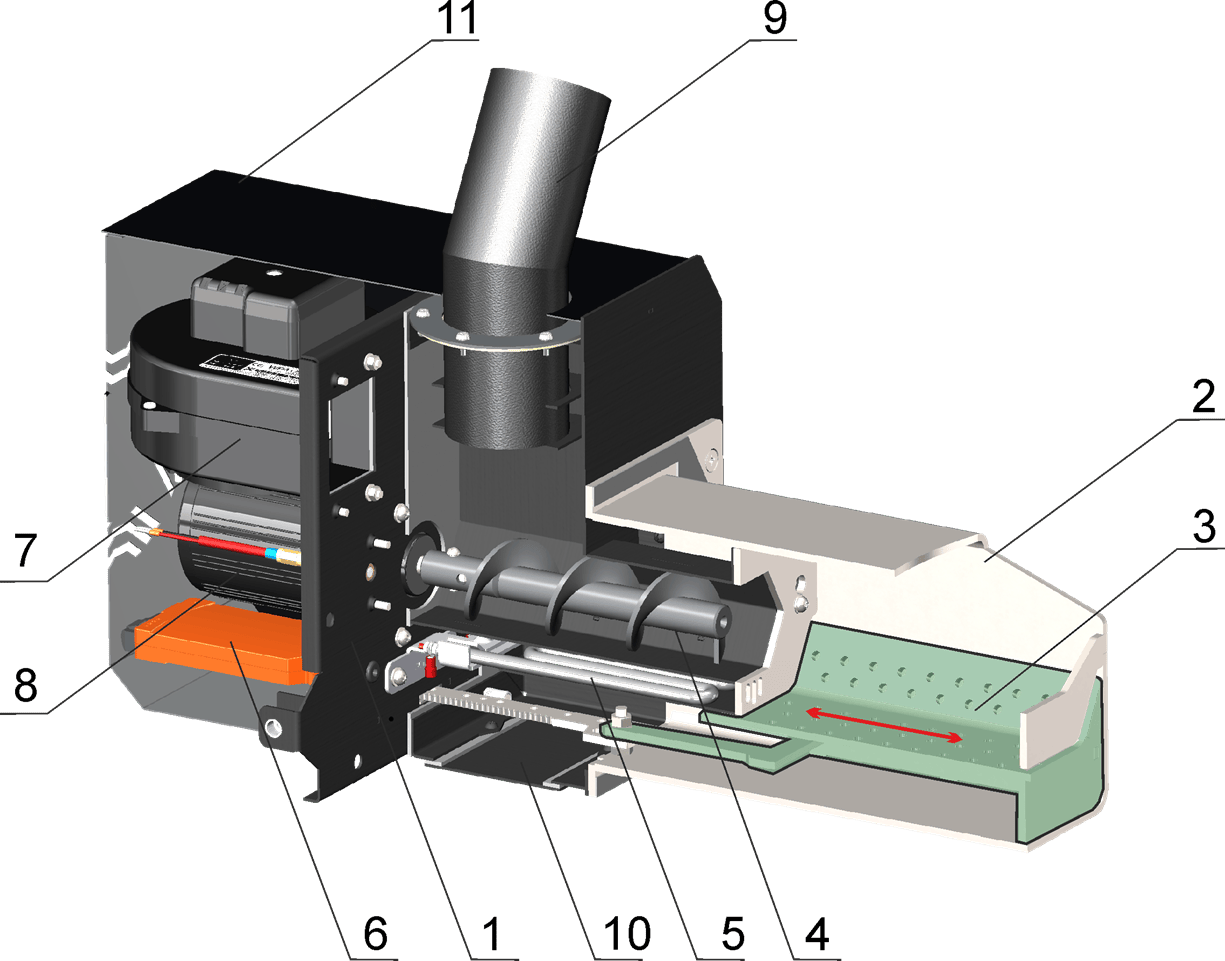

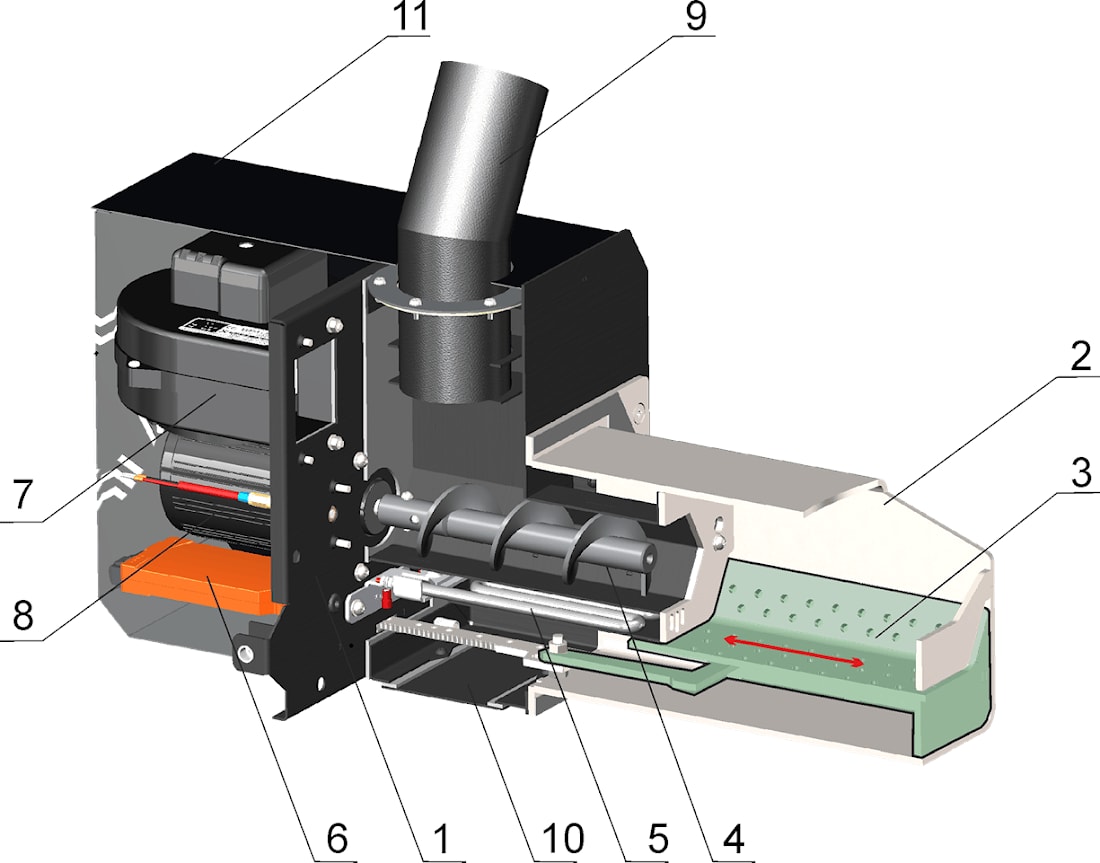

1 - Корпус горелки 2 - Корпус топки 3 - Подвижная чаша топки 4 - Шнек подачи топлива 5 - Нагревательный элемент системы автоподжига 6 - Механизм автоматического перемещения чаши топки 7 - Вентилятор наддува 8 - Мотор-редуктор 9 - Труба приема топлива 10 - Лючок чистки горелки (3 шт.) 11 - Защитный кожух

Регулировка мощности горелки производится с помощью модуля автоматики.

Пульт управления пеллетной горелкой обеспечивает следующие функции:

• автоматический поджиг топлива;
• автоматическая модуляция мощности горелки;
• контроль автоподжига и горения с помощью фотоэлемента;
• быстрый старт и остановка горелки;
• небольшая потребляемая мощность от питающей электрической сети;
• наличие функции автоматической очистки горелки;
• наличие механического устройства очистки топки горелки;
• управление насосами трех контуров;
• погодное регулирование;
• встроенный термостат с функцией снижения температуры теплоносителя;
• обеспечение безопасности за счет мониторинга температуры топлива в горелке;
• высокий КПД работы горелки за счет распределенной подачи воздуха в зону горения;
• запись статистки.

Технические характеристики пеллетного котла ZOTA Тополь-М 30 кВт:

Скачать технический паспорт и руководство по эксплуатации стального котла ZOTA Тополь М

Скачать паспорт и руководство по эксплуатации пеллетной горелкой ZOTA Ray 25 кВт.
