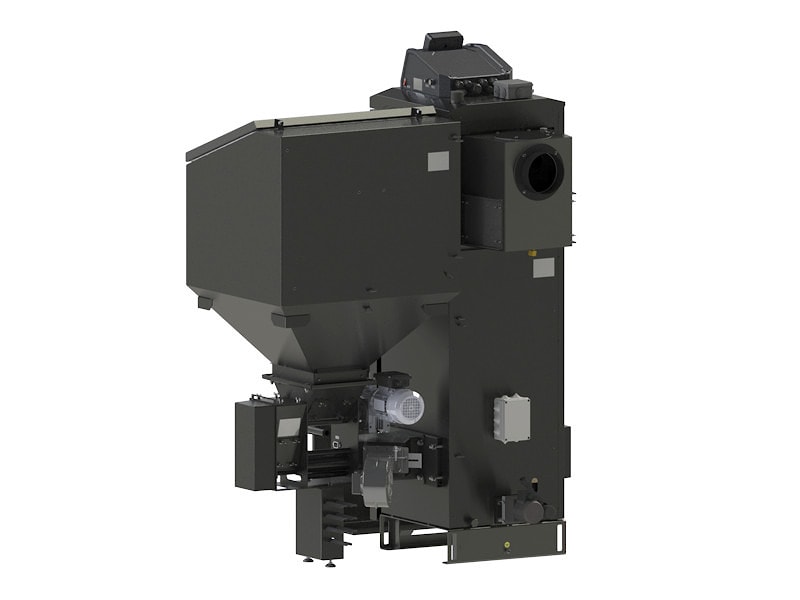

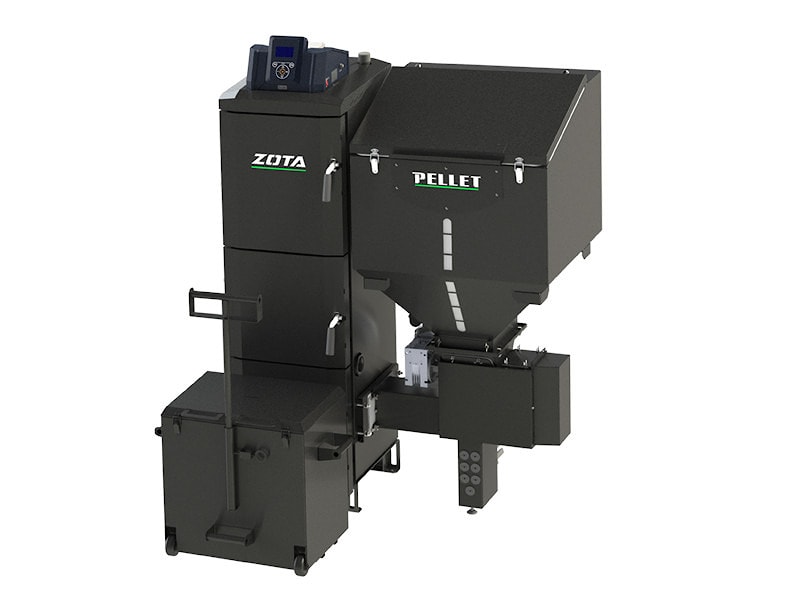

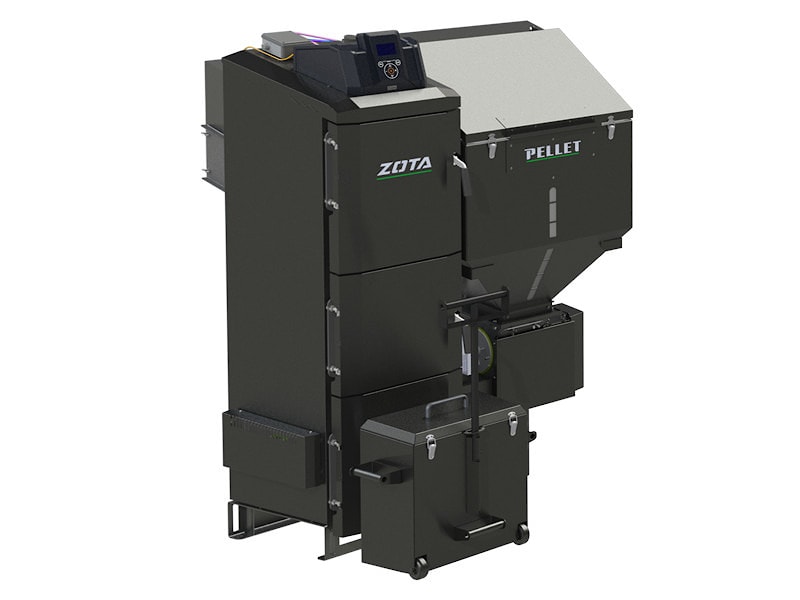

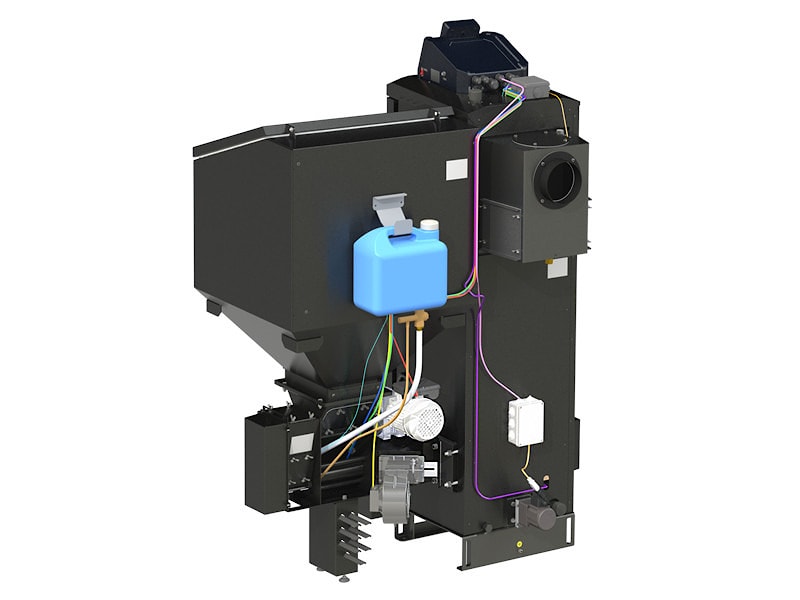

Пеллетный котел ZOTA Pellet S 40 кВт

Комплект поставки:

• котел пеллетный ZOTA Pellet S,
• механизм подачи топлива,
• горелки с чашей,
• встроенного топливного бункера,
• пульт управления.

Котел пеллетный ZOTA Pellet S мощностью 40 кВт с водяным контуром и шнековым механизмом подачи топлива, предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально – бытового назначения, оборудованных системой водяного отопления с принудительной циркуляцией.
Котел рассчитан на работу в закрытых системах с давлением теплоносителя не более 0,3 МПа (3,0 кг/см2).

В котле реализована система погодозависимого регулирования, имеется возможность управления с помощью встроенного программируемого термостата и возможность контролировать и управлять процессом отопления дистанционно с помощью модуля ZOTA GSM и через сеть интернет. В котле имеется возможность контроля и управления режимами работы с помощью мобильного телефона, через службу коротких сообщений SMS, а так же через мобильное приложение на Android или iOS или сайт control.zota.ru.

Дополнительный модуль управления Zota GSM Pellet/Стаханов позволяет контролировать режимы горения, изменять текущую мощность котла, температуру теплоносителя, воздуха в помещении, получать информацию о низком уровне пеллет в бункере, об отключении электроэнергии, перегреве теплоносителя, низкой температуре теплоносителя, высокой температуре уходящих газов с помощью мобильного телефона. Модуль GSM не входит в комплект поставки и приобретается отдельно.

Конструкция котла разработана на основе требований ГОСТ 33016 «Котлы отопительные для твердого топлива с ручной и автоматической загрузкой номинальной тепловой мощностью до 500 кВт. Терминология, требования, методы испытаний и маркировка» и соответствует 5 классу.

Котел снабжен автоматикой для поддержания установленной температуры теплоносителя и воздуха в помещении, системой безопасности от перегрева котла и проникновения огня в бункер и системой автоматического розжига. Встроенная котловая автоматика управляет автоматическим розжигом пеллет, циркуляционным насосом контура отопления, рециркуляции, горячего водоснабжения. К котлу можно подключить до двух трехходовых клапанов для управления дополнительными контурами.

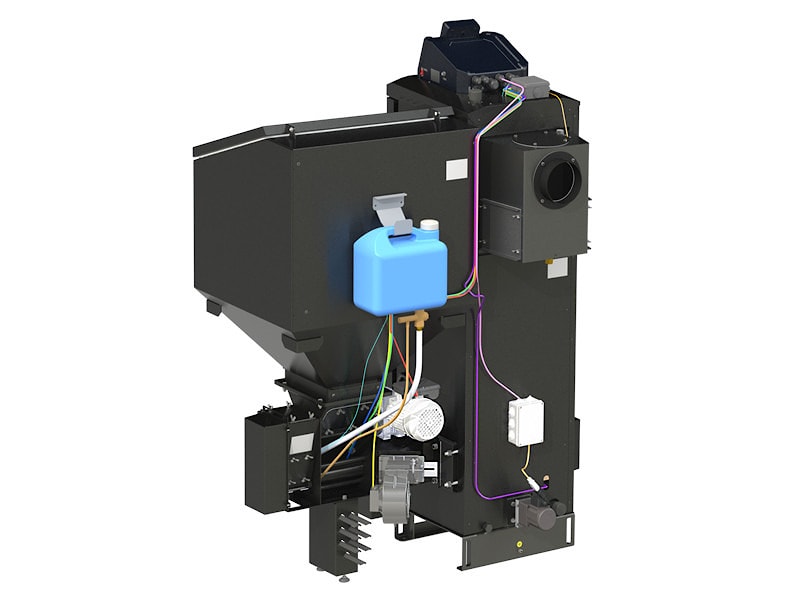

Механизм подачи топлива состоит из корпуса механизма, двух шнеков и мотор-редуктора. Механизм подачи осуществляет подачу топлива из топливного бункера в горелку в автоматическом режиме.

Котел снабжен реверсивной автоматической системой защиты от заклинивания шнека при попадании в магистраль подачи топлива инородных предметов.
Автоматика котла позволяет отслеживать фактический расход топлива. При необходимости существует возможность работы котла в полуавтоматическом режиме с ручной загрузкой топлива и автоматической подачей воздуха на горение и контролем заданных температур и работы котла.
При временном отключении электроэнергии имеется возможность топить котел дровами или топливными брикетами.

Объем бункера, предназначенного для загрузки пеллет, может быть увеличен за счет установки дополнительных секций. В качестве топлива при полуавтоматической работе котла или работе в ручном режиме может использоваться рядовой уголь, дрова и топливные брикеты. В котле предусмотрена возможность установки нагревательного элемента (доп. комплект) в случае, когда в бункере закончились пеллеты.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ КОТЛА ПЕЛЛЕТНОГО Pellet S 40 кВт:

• Три режима работы котла: автоматический, полуавтоматический, ручной;
• Высокий КПД котла - 90%;
• Низкое аэродинамическое сопротивление котла;
• Вместительный зольный ящик;
• Низкая потребляемая мощность от питающей электрической сети;
• Чугунный дефлектор в топке для улучшения качества горения
• Возможность работать от источника бесперебойного питания;
• Продолжительное время работы от аккумуляторной батареи малой ёмкости;
• Наличие функции погодного регулирования;
• Автономная работа (на одной загрузке топлива) до 8 суток;
• Автоматика работает на поддержание установленной температуры теплоносителя и воздуха;
• Регулировка мощности за счет изменения количества подаваемого топлива и воздуха в зону горения;
• Хронотермостат;
• Автоматическая модуляция мощности PID-регулирование;
• Погодозависимое управление;
• Беcконтактный автоподжиг (с использованием горячего воздуха);
• Управление тремя насосами - центрального отопления, ГВС и рециркуляции;
• Управление приводом термосмесительного клапана;
• Работа в системе с гидроразделителем;
• Поддержание беcконденсатного режима;
• Чугунный дефлектор в топке для улучшения качества горения;
• Увеличенная площадь теплообменных поверхностей;
• Обновление программного обеспечения через SD-карту;
• Симметричный (бункер с узлом подачи можно смонтировать с любой стороны);
• Возможность работы котла в ручном режиме (котел топится дровами или топливными брикетами);
• Встроенный термостат;
• Возможность управления котлом по каналу GSM;
• Возможность управления котлом по каналу Internet.

Принцип работы автоматической пеллетной горелки:

Пеллетная горелка котла Зота Пеллет С служит для автоматической подачи и горения пеллет в топке котла. Пеллеты подаются в чашу горелки из бункера шнековым приводом
и при вращении ворошителя равномерно распределяются по тарелке. Подача пеллет осуществляется двумя шнеками, что обеспечивает пожаробезопасность и не позволяет проникать огню в бункер. Для сгорания пеллет, в зону горения через отверстия в тарелке и через трубки вторичного воздуха подается воздух при помощи электровентилятора. Для автоматического розжига пеллет при пуске котла в чаше установлен нагревательный элемент.
Пеллетный котел ZOTA Pellet S 40 кВт снабжен автоматикой для поддержания установленной температуры теплоносителя и системой безопасности от перегрева котла.
Режим работы котла устанавливается на панели пульта управления. Заводские настройки пульта управления обеспечивают эффективное сгорание пеллет.

При приобретении пеллет обращайте внимание на их качество, наличие пыли и цвет. При наличии в пеллетах большого количества коры, песка и других включений, возможно увеличение количества зольных остатков, коксование в горелке и как следствие недостаточная мощность котла и перегрев горелки. Использование пеллет низкого качества снижает КПД отопительного котла и ускоряет износ горелки.

Безопасность пеллетного котла ZOTA Pellet S 40 кВт

• система сигнализации остановки подачи топлива;
• система пассивной пожарной безопасности препятствует проникновению огня в бункер (достигается применением двушнековой подачи).

Надежность пеллетного котла ZOTA Pellet S 40 кВт

• работает в системах отопления с давлением до 3 атмосфер;
• система защиты от заклинивания шнеков: автоматический реверс движения шнеков.

Блок управления пеллетным котлом ZOTA Pellet S 40 кВт.

Блок управления представляет собой устройство, предназначенное для управления работой электрокотлов за счет управления девятью ступенями мощности, контроля температуры теплоносителя в котле, контроля давления, контроля состояния (перегрева) силовых реле, контроля перегрева теплоносителя, а также контроля наличия необходимого рабочего давления в системе отопления.
Блок управления может управлять работой центрального отопления, работой контура горячего водоснабжения, циркуляционным насосом и клапаном приоритета бойлера.
Заданная температура котла может настраиваться на основе показаний погодного датчика. Возможность работы с датчиком температуры в помещении или комнатным термостатом способствует поддержанию комфортной температуры в отапливаемом помещении.

Кроме того, устройство снабжено цифровой шиной с открытым протоколом управления OpenTherm, что дает возможность подключать котел к комнатным термостатам с встроенной цифровой шиной OpenTherm и встраивать в различные каскадные системы или системы умного дома.

Преимущества и особенности котловой автоматики:
- Стабилизация питающего напряжения от 95В до 277В;
- Управление 9 ступенями мощности;
- PID регулирование мощности;
- Датчик температуры в помещении в комплекте;
- Датчик температуры ГВС в комплекте;
- Датчик давления;
- Управление циркуляционным насосом;
- Управление клапаном приоритета бойлера;
- Удаленное управление с помощью GSM, GPRS, WiFi или LAN модуля;
- Встроенный хронотермостат;
- Возможность подключения комнатного термостата и управления по сухому контакту;
- Встроенная цифровая шина OpenTherm.

Описание блока автоматики ZOTA:

1 - жидкокристаллический дисплей; 2 - кнопка перемещения вверх по меню; 3 - кнопка отмены действия; 4 - кнопка перемещения вниз по меню; 5 - кнопка ввода режимов работы; 6 - индикация заполнения бункера; 7 - индикация работы привода шнека; 8 - температура дымовых газов; 9 - температура воды на подаче; 10 - режим работы котла; 11 - текущая мощность котла; 12 - индикация работы вентилятора; 13 - индикация работы модуля GSM; 14 - время и дата; 15 - температура обратной воды

Технические характеристики пеллетного котла ZOTA Pellet S 40 кВт:

Скачать паспорт пеллетного котла ZOTA Pellet S

Скачать паспорт блока управления котлом ZOTA Pellet S
