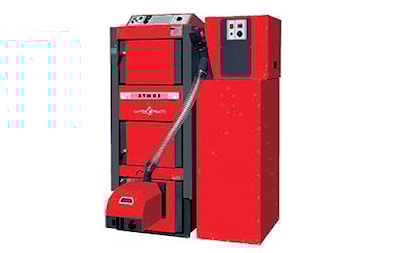

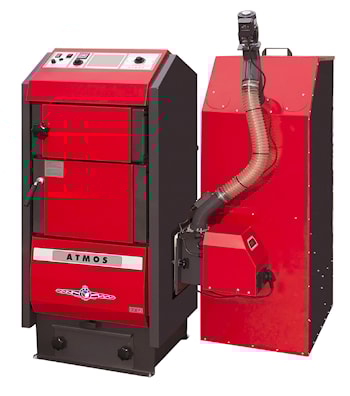

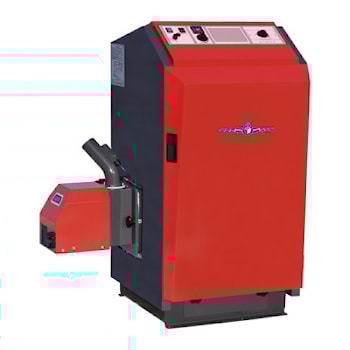

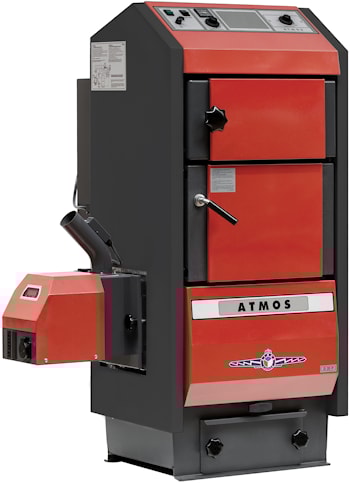

Комбинированный котел ATMOS DC30SPX(L)

Управление отопительным котлом ATMOS DC 30 SPX полностью автоматизировано.

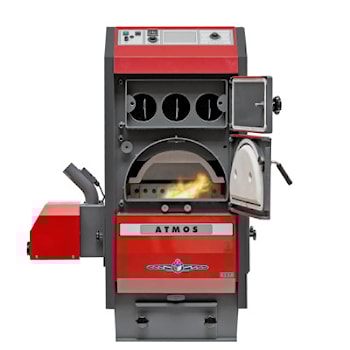

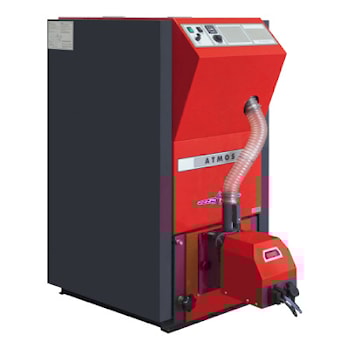

В твердотопливном котле длительного горения ATMOS DC 30 SPX с высоким КПД не менее 90% можно сжигать древесину и пеллеты. При необходимости в котел можно установить горелку для топливных масел или газовую горелку. Поэтому комбинированный котел ATMOS DC 30 SPX называется многотопливным.

Основное отличие газогенераторного комбинированного котла на твердом топливе ATMOS DC 30 SPX от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.

Котел отопления для дров и пеллет ATMOS DC 30 SPX – инновационное решение и запатентованная разработка завода-производителя. Сегодня эти котлы пользуются спросом на рынке Республики Беларусь благодаря технологичному решению и возможностью использовать практически все виды топлива в одном котле. Для изготовления твердотопливных котлов ATMOS DC 30 SPX используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6мм. Конструкция теплообменника проходит испытание давлением 10бар. Поэтому твердотопливные котлы ATMOS являются самыми надежными и безопасными.

Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS DC30SP с аккумулирующей емкостью гарантия 3 года!

Преимущества комбинированных твердотопливных котлов ATMOS DC30SP

• комбинация отдельных видов топлива – автоматическое чередование топлива без дополнительных изменений на котле – древесина + пеллеты; древесина + природный газ; древесина + топливное масло (DCxxSP(X)(L));
• котлы ATMOS серии DC--SP оснащены функцией автоматического запуска горелки после догорания твердого топлива;
• высокий КПД при использовании отдельного топлива – практически такой же, как у специальных котлов для легких топливных масел, природного газа или пеллет (около 92,3 % при номинальной мощности);
• более дешевое решение – расходы на приобретение и монтаж котлов на разных видах топлива, установку двух дымоходов, монтаж и обслуживание значительно выше. Стоимость котла DC30SPX незначительно выше, но в монтаже и эксплуатации экономически более выгоден;
• для установки комбинированного котла ATMOS DC30SPX требуется меньше пространства в топочной, чем для установки нескольких котлов;
• газогенераторный котел длительного горения ATMOS DC30SPX экономичнее относительно твердотопливных котлов прямого горения на 30-40%. Больше экономии твердого топлива достигается за счет установки котла с аккумулирующей емкостью.
• для решения вопроса приготовления горячей воды к котлам можно подключить бойлер косвенного нагрева или комбинированный. В зависимости от объема бойлера время нагрева воды от 10С⁰ до 60С⁰ составляет 20-40 минут.
• экологическая эксплуатация – котлы данной серии, согласно CSN EN 303-5, относятся к 5-му классу. Дым практически не виден из дымовой трубы.

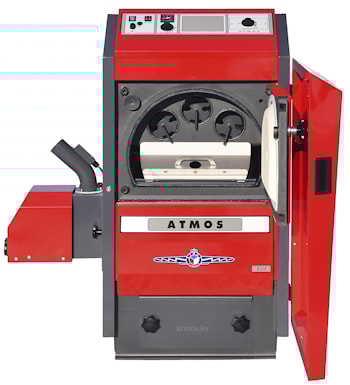

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ КОТЛА DC 30 SPX

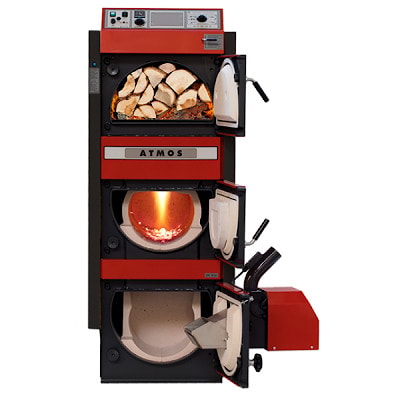

Пиролизный котел данной серии состоит из трех установленных друг над другом камер. Верхние две камеры – конструкция классического газогенераторного котла для древесины. Нижняя камера предназначена для установки горелки – пеллетной, газовой или для топливных масел. Температура горения пеллет, газа и топливных масел различна, поэтому для оптимального сжигания топлива и защиты котла от прогорания нижняя камера выложена специальной армированной керамикой. Камеры изолированы друг от друга водяной рубашкой, поэтому они не оказывают значительного влияния друг на друга и при отоплении различными видами топлива котел достигает высокого КПД. Для универсальных комбинированных котлов для твердого топлива ATMOS DС 30 SPX достаточно установки одного дымохода.

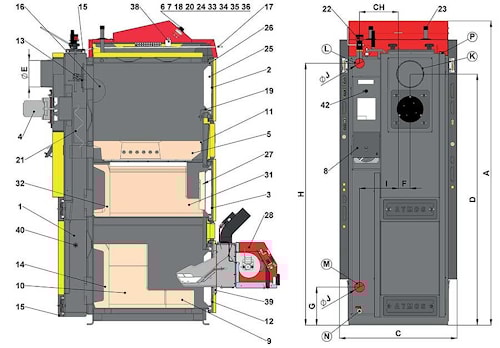

Условные обозначения чертежа котла

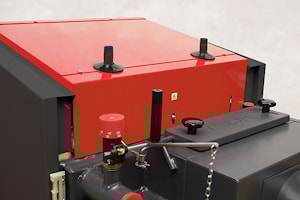

1	Корпус котла	23	Охлаждающий контур
2	Дверцы верхней загрузочной камеры	24	Регулирующий термостат
3	Дверцы камеры зольника	25	Теплоизоляция дверцы – Sibral

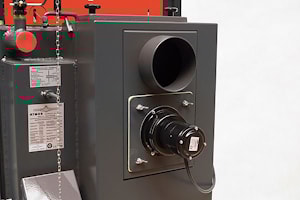

4	Вытяжной вентилятор	26	Уплотнительный шнур дверцы
5	Керамическая форсунка	27	Керамика дверцы
6	Панель управления	28	Горелка для пеллет
7	Предохранительный термостат	31	Армированная керамика зольника
8	Регулирующая заслонка	32	Армированная керамика зольника
9	Армированная керамика нижней камеры	33	Предохранитель
10	Армированная керамика нижней камеры	34	Термостат топочных газов
11	Уплотнительный шнур керамической форсунки	35	Выключатель переключающий
12	Дверца с сибралом в нижней камере	36	Термостат для насоса
13	Растопочный клапан	38	Конденсатор для вытяжного вентилятора
14	Армированная керамика нижней камеры	39	Сибраловое уплотнение для горелки
15	Лючок для очистки котла	40	Измерение для анализатора продуктов сгорания
16	Заслонка	А	Высота котла 1665 мм
17	Тяга растопочного клапана	В	Глубина котла 957 мм
18	Термометр	С	Ширина котла 643 мм
19	Заслонка топки	D	Расстояние до середины дымохода 1375мм
20	Выключатель котла	Е	Диаметр дымохода 150/152мм

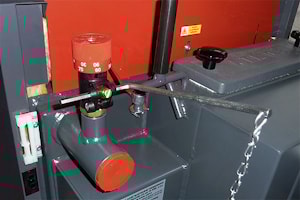

22	Регулятор мощности – Honeywell FR 124	J	Диаметр трубы подающей линии 6/4

РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ

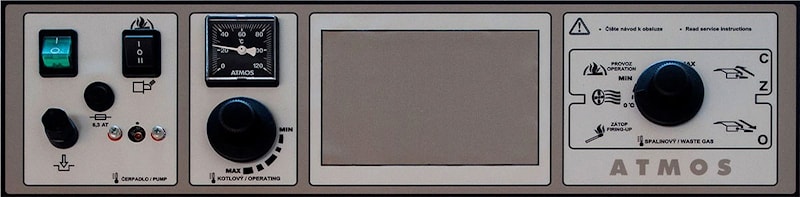

Стандартная панель управления с электромеханической регулировкой.

• Главный выключатель - выключает котел в случае необходимости
• Переключающий выключатель при использовании горелки
• Предохранительный термостат - защитный термостат от перегрева котла
• Термометр - указывает температуру воды на выходе из котла
• Регулировочный термостат (котловой) - управляет работой вытяжного вентилятора по температуре воды на выходе из котла
• Термостат топочных газов - отключает вентилятор котла после догорания топлива
• Термостат включения насоса - включает котловой насос на заданную температуру.

Электромеханическая регулировка - грамотное решение для управления работой котла (вентилятора) простым и надежным способом.

Нез ависимо от модели и серии котел ATMOS можно оснастить электронной погодозависимой автоматикой управления ATMOS ACD 01, которая поддерживает заданную температуру в нескольких контурах всей системы отопления в зависимости от наружной и комнатной температуры, и времени суток. Управляет котлом через интернет или мобильную связь.

ПЕЛЛЕТНАЯ ГОРЕЛКА ATMOS A25

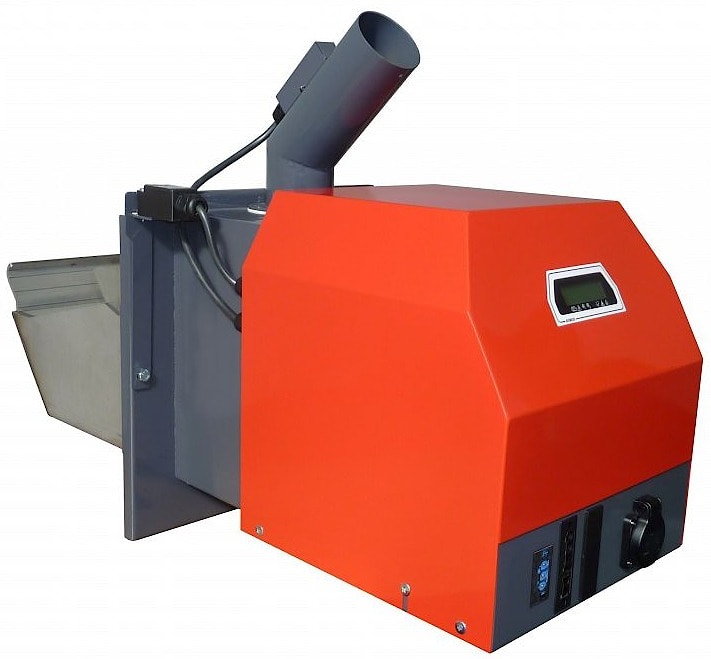

Для комбинированного газогенераторного/пиролизного котла на твердом топливе ATMOS DC 30 SPX рекомендуется подключать пеллетную горелку ATMOS A25 - это запатентованная автоматическая пеллетная горелка нового поколения с модуляцией мощности.

Пеллетные горелки ATMOS А25 – это автоматические горелки из нержавеющей стали 6мм.
Преимуществом данных пеллетных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания, которые разжигают пеллеты в любой момент, когда этого требуется для поддержания температуры в системе отопления. Две спирали предусмотрены для переменного включения (розжига). Каждая спираль рассчитана на 2000 включений. При выходе из строя одной из спиралей, котел продолжит работу в штатном режиме будет, обеспечивая бесперебойную работу котла. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов.
Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.

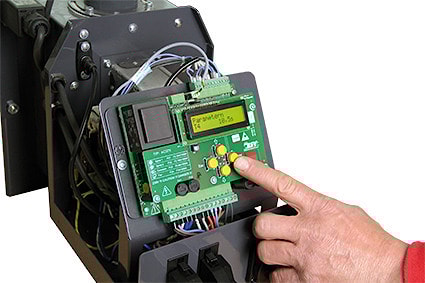

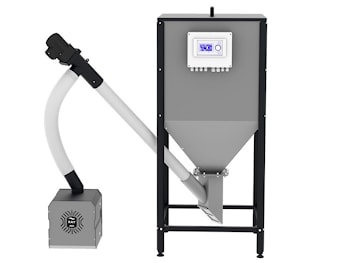

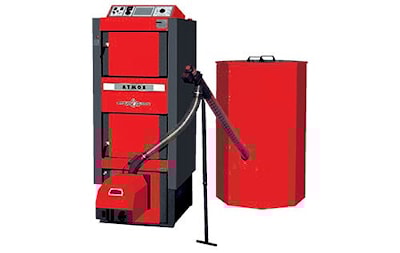

На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220л, 500л и 1000л.

Пеллетная горелка ATMOS выполняет порядка 65 функций:

• самодиагностика с уведомлением об ошибках на дисплее горелке;
• автоматический розжиг;
• дозирование топлива;
• функцию автоматической чистки чаши горелки;
• функцию автоматического тестирования вентилятора горелки, транспортера, спиралей розжига, фотокамеры;
• функцию автоматического гашения пламени;
• функцию полного контроля за системой отопления и многое другое.

Управление горелкой
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.

Питание горелки

230В (V)/50Гц (HZ)

• Максимальная потребляемая мощность при включении одной спирали – 522Вт.
• Средняя потребляемая мощность при эксплуатации в номинальном потреблении тепловой мощности – 42Вт.
• Средняя потребляемая мощность при эксплуатации в минимальном потреблении тепловой мощности – 22Вт.
• Предусмотрена электрозащита горелки с котлом 6,3 А
• Уровень акустического давления (шум) 54дБ
• Минимальное пониженное давление в камере сгорания котла 2Па
• Защита от случайного открытия камеры сгорания котла (дверец)

---

ВНИМАНИЕ!

Пеллетная горелка, газовая горелка или горелка для топливного масла являются дополнительной опцией, не входят в стоимость котла.

---

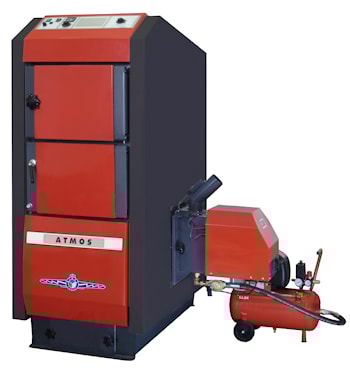

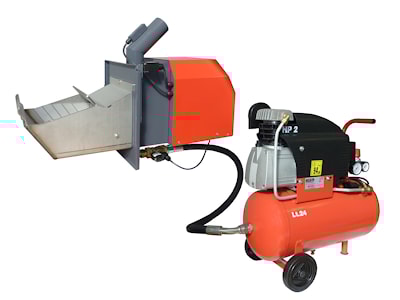

ПНЕВМАТИЧЕСКАЯ ОЧИСТКА ГОРЕЛКИ

• Это устройство для автоматической очистки сжатым воздухом чаши горелки от спекшейся золы, которая образовывается в процессе сгорания низкокачественных пеллет.
• В зависимости от выбранных настроек, автоматическая очистка происходит в течение заданного интервала времени или после догорания пеллет в горелке.
• Данная опция обеспечивает комфортную и бесперебойную работу пеллетного котла без участия человека, исключая аварийные остановки.
• Компрессор создает давление 5–8 бар (600–800 кПа).
• Полное очищение чаши горелки от золы происходит достаточно быстро и эффективно.

Пневматическая (компрессорная) очистка пеллетной горелки, как дополнительная опция, способна обеспечить комфортную и безопасную работу работу котла и системы отопления.

---

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Благодаря гибкому соединению пеллетной горелки и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.

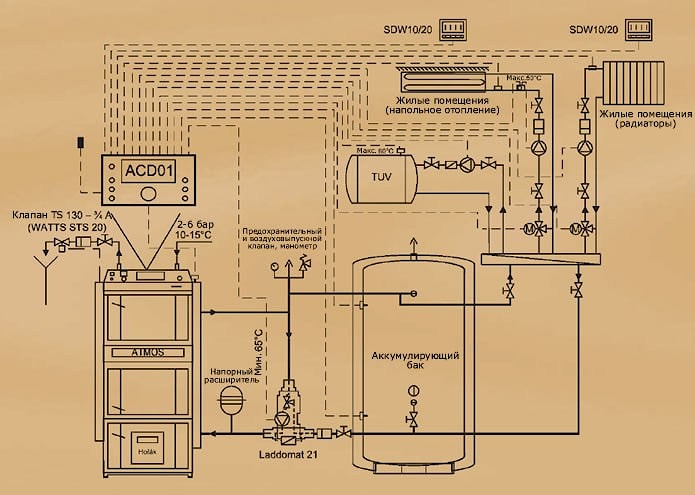

РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С LADDOMAT И АККУМУЛИРУЮЩИМ БАКОМ.



Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. Производителем разработано больше схем монтажа газогенераторных котлов с применением различного оборудования для комфорта и энергоэффективности. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосный узел THERMOMAT. Монтаж котла возможен без аккумулирующих баков, особенно для котлов с горелкой для топливных масел.
