Комбинированный котел ATMOS DC18SP(L)
Комбинированные твердотопливные котлы чешского производителя ATMOS серии DC__SP – надежные и безопасные котлы для комфортного и экономичного отопления частного дома или административных зданий. Твердотопливный газогенераторный (пиролизный) котел ATMOS серии DC 18 SP – комбинированный котел для древесины и пеллет. При необходимости в котел можно установить горелку для топливных масел или газовую горелку. Поэтому комбинированный котел ATMOS DC 18 SP называется многотопливным. Причем, на любом виде топлива КПД котла не менее 90%.
Твердотопливный котел отопления ATMOS DC 18 SP – это собственная запатентованная разработка завода-производителя. Для изготовления котлов используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10 бар. Поэтому котлы ATMOS являются самыми надежными и безопасными.Основное отличие газогенераторного комбинированного котла ATMOS DC 18 SP от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.

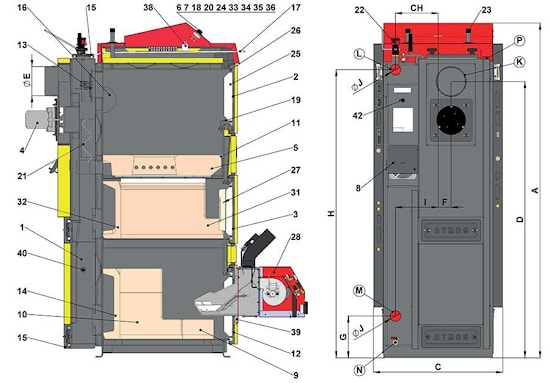

Условные обозначения чертежа котла
Стандартная панель управления с электромеханической регулировкой.
Каждый пиролизный котел ATMOS можно оснастить электронной погодозависимой автоматикой управления ATMOS ACD 01, которая поддерживает заданную температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, а также времени суток. Управляет котлом через интернет или мобильную связь.
Пеллетные горелки ATMOS А25 изготовлены из нержавеющей стали 6 мм.
Преимуществом данных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания, которые разжигают пеллеты в любой момент, когда этого требуется. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов.
Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.
На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220 л, 500 л и 1000 л.
Пеллетная горелка ATMOS выполняет порядка 65 функций:
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.
Питание горелки
230В (V)/50Гц (HZ)
Для комфорта, удобства и бесперебойной работы котла завод-производитель предлагает дополнительную опцию - компрессорную очистку, которая в автоматическом режиме давлением воздуха выдувает из чаши пеллетной горелки шлак и золу при использовании некачественных серых пеллет.
Благодаря гибкому соединению пеллетной горелки и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.
РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С ЛАДДОМАТОМ И АККУМУЛИРУЮЩИМ БАКОМ.
Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосный узел THERMOMAT. В случае необходимости возможно подсоединение котла к системе без аккумулирующих баков.
Каталог комбинированных котлов ATMOS
Твердотопливный котел отопления ATMOS DC 18 SP – это собственная запатентованная разработка завода-производителя. Для изготовления котлов используются качественные европейские материалы и комплектующие. Теплообменник производится из специальной котловой легированной стали толщиной 6 мм. Конструкция теплообменника проходит испытание давлением 10 бар. Поэтому котлы ATMOS являются самыми надежными и безопасными.Основное отличие газогенераторного комбинированного котла ATMOS DC 18 SP от конкурентов – автоматическое включение горелки после догорания твердого топлива. Котел может работать полностью в автоматическом режиме и управлять системой отопления без дополнительного контроля.
Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS DC 18 SP с аккумулирующей емкостью гарантия 3 года!
Преимущества комбинированных котлов «ATMOS» DC 18 SP
- комбинация отдельных видов топлива – автоматическое чередование топлива без дополнительных изменений на котле – древесина + пеллеты, древесина + природный газ, древесина + топливное масло (DCxxSP(X)(L));
- комбинированные котлы для твердого топлива ATMOS серии DC--SP оснащены функцией автоматического запуска горелки после догорания твердого топлива;
- высокий КПД при использовании отдельного топлива – практически такой же, как у специальных котлов для легких топливных масел, природного газа или пеллет (около 92,3 % при номинальной мощности);
- более дешевое решение – расходы на приобретение и монтаж котлов на разных видах топлива, установку двух дымоходов, монтаж и обслуживание значительно выше. Стоимость котла DC18SP незначительно выше, но в монтаже и эксплуатации экономически более выгоден;
- для установки комбинированного твердотопливного котла ATMOS DC18SP требуется меньше пространства в топочной, чем для установки нескольких котлов;
- газогенераторный котел ATMOS DC18SP экономичнее относительно котлов прямого горения на 30-40%. Существенная экономия расхода твердого топлива достигается при установке котла с аккумулирующей емкостью.
- для решения вопроса приготовления горячей воды к котлам можно подключить бойлер косвенного нагрева или комбинированный. В зависимости от объема бойлера время нагрева воды от 10С0 до 60С0 составляет 20-40 минут.
- экологическая эксплуатация – котлы данной серии, согласно CSN EN 303-5, относятся к 5-му классу и соответствуют белорусским экологическим требованиям ЭКОНИП.
КОНСТРУКЦИЯ КОМБИНИРОВАННОГО ПИРОЛИЗНОГО КОТЛА
Котел ATMOS DC 18 SP состоит из трех, установленных друг над другом, камер. Верхние две камеры – конструкция классического газогенераторного котла для древесины. Нижняя камера предназначена для установки горелки – пеллетной, газовой или для топливных масел. Температура горения пеллет, газа и топливных масел различна, поэтому для оптимального сжигания топлива и защиты котла от прогорания нижняя камера выложена специальной армированной керамикой. Камеры изолированы друг от друга водяной рубашкой, поэтому они не оказывают значительного влияния друг на друга и при отоплении различными видами топлива котел достигает высокого КПД. Для универсальных комбинированных котлов ATMOS DC 18 SP достаточно установки одного дымохода.Условные обозначения чертежа котла
1 | Корпус котла | 23 | Охлаждающий контур |
2 | Дверцы верхней загрузочной камеры | 24 | Регулирующий термостат |
3 | Дверцы камеры зольника | 25 | Теплоизоляция дверцы – Sibral |

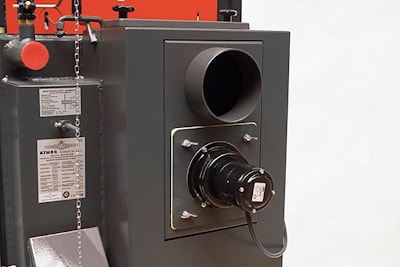

4 | Вытяжной вентилятор | 26 | Уплотнительный шнур дверцы |
5 | Керамическая форсунка | 27 | Керамика дверцы |
6 | Панель управления | 28 | Горелка для пеллет |
7 | Предохранительный термостат | 31 | Армированная керамика зольника |
8 | Регулирующая заслонка | 32 | Армированная керамика зольника |
9 | Армированная керамика нижней камеры | 33 | Предохранитель |
10 | Армированная керамика нижней камеры | 34 | Термостат топочных газов |
11 | Уплотнительный шнур керамической форсунки | 35 | Выключатель переключающий |
12 | Дверца с сибралом в нижней камере | 36 | Термостат для насоса |

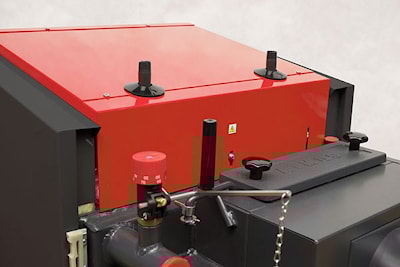

13 | Растопочный клапан | 38 | Конденсатор для вытяжного вентилятора |
14 | Армированная керамика нижней камеры | 39 | Сибраловое уплотнение для горелки |
15 | Лючок для очистки котла | 40 | Измерение для анализатора продуктов сгорания |
16 | Заслонка | А | Высота котла 1665 мм |
17 | Тяга растопочного клапана | В | Глубина котла 757 мм |
18 | Термометр | С | Ширина котла 643 мм |
19 | Заслонка топки | D | Расстояние до середины дымохода 1375мм |
20 | Выключатель котла | Е | Диаметр дымохода 150/152мм |

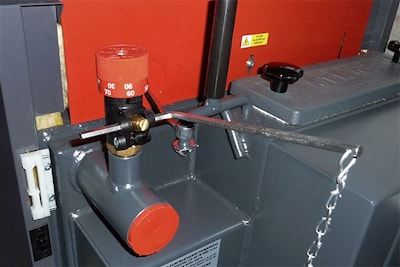

22 | Регулятор мощности – Honeywell FR 124 | J | Диаметр трубы подающей линии 6/4 |
РЕГУЛИРОВАНИЕ И УПРАВЛЕНИЕ
Стандартная панель управления с электромеханической регулировкой.
- Главный выключатель - выключает котел в случае необходимости
- Переключающий выключатель при использовании горелки
- Предохранительный термостат - защитный термостат от перегрева котла
- Термометр - указывает температуру воды на выходе из котла
- Регулировочный термостат (котловой) - управляет работой вытяжного вентилятора по температуре воды на выходе из котла
- Термостат топочных газов - отключает вентилятор котла после догорания топлива
- Термостат включения насоса - включает котловой насос на заданную температуру.
Каждый пиролизный котел ATMOS можно оснастить электронной погодозависимой автоматикой управления ATMOS ACD 01, которая поддерживает заданную температуру в различных контурах всей системы отопления в зависимости от наружной и комнатной температуры, а также времени суток. Управляет котлом через интернет или мобильную связь.

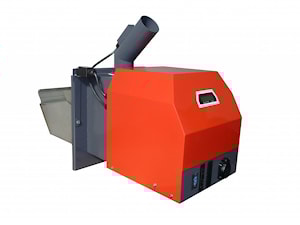

ПЕЛЛЕТНАЯ ГОРЕЛКА ATMOS A25
Для комбинированного газогенераторного/пиролизного котла ATMOS DC 18 SP рекомендуется подключать пеллетную горелку ATMOS A25 - это запатентованная автоматическая пеллетная горелка нового поколения с модуляцией мощности.Пеллетные горелки ATMOS А25 изготовлены из нержавеющей стали 6 мм.
Преимуществом данных горелок является автоматический розжиг топлива при помощи двух спиралей накаливания, которые разжигают пеллеты в любой момент, когда этого требуется. Пеллетные горелки ATMOS A25 работают с максимальным КПД до 95% и минимальным потреблением пеллет, в отличие от целого ряда конкурентных продуктов.
Еще одна особенность пеллетных горелок ATMOS А25 – функция самоочистки посредством выдувания пепла встроенным в горелку вентилятором. Такой способ очистки пеллетной горелки наиболее эффективен, надежен и безопасен. Чаша горелки очищается полностью в отличие от горелок с выдвигающимися решетками или ножами для удаления золы. Срок службы вследствие этого намного дольше.
На дисплее горелки отображается текущее состояние и корректируются ее функции. Комплект, в состав которого входят горелка, транспортер подачи пеллет и бункер для топлива, работает полностью автоматически и управляется посредством электронного регулирования при помощи датчика пламени (фотокамеры). Период автономной работы котла зависит от объема бункера для пеллет. На выбор предлагается бункер на 220 л, 500 л и 1000 л.
Пеллетная горелка ATMOS выполняет порядка 65 функций:
- самодиагностика с уведомлением об ошибках на дисплее горелке;
- автоматический розжиг;
- дозирование топлива;
- функцию автоматической чистки чаши горелки;
- функцию автоматического тестирования вентилятора горелки, транспортера, спиралей розжига, фотокамеры;
- функцию автоматического гашения пламени;
- функцию полного контроля за системой отопления и многое другое.
Модуль электронного регулирования управляет работой шнекового транспортера, двумя спиралями розжига и вентилятором горелки. Две спирали предусмотрены для переменного розжига. Это значительно увеличивает срок службы горелки. Защита электронного модуля горелки обеспечена предохранительным термостатом котла, датчиком оборотов вентилятора и фотокамерой для отслеживания пламени.
Питание горелки
230В (V)/50Гц (HZ)
- Максимальная потребляемая мощность при включении одной спирали – 522 Вт.
- Средняя потребляемая мощность при эксплуатации в номинальном потреблении тепловой мощности – 42 Вт.
- Средняя потребляемая мощность при эксплуатации в минимальном потреблении тепловой мощности – 22 Вт.
- Предусмотрена электрозащита горелки с котлом 6,3 А
- Уровень акустического давления (шум) 54 дБ
- Минимальное пониженное давление в камере сгорания котла 2 Па
- Защита от случайного открытия камеры сгорания котла (дверец)
ВНИМАНИЕ!
Пеллетная горелка, газовая горелка или горелка для топливного масла являются дополнительной опцией, не входят в стоимость котла.Для комфорта, удобства и бесперебойной работы котла завод-производитель предлагает дополнительную опцию - компрессорную очистку, которая в автоматическом режиме давлением воздуха выдувает из чаши пеллетной горелки шлак и золу при использовании некачественных серых пеллет.
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Благодаря гибкому соединению пеллетной горелки и шнекового транспортера, бункер для пеллет может быть расположен слева или справа от котла. Если размеры топочной не позволяют установить бункер необходимого объема, можно установить небольшой бункер с пневмоподачей. Вакуумная подача пеллет (пневмоподача) является дополнительной опцией пеллетных котлов ATMOS. При помощи пневмоподачи пеллеты можно подавать из хранилища или сезонного склада на расстоянии 15-20 метров от топочной.
РЕКОМЕНДОВАННАЯ СХЕМА ПОДКЛЮЧЕНИЯ С ЛАДДОМАТОМ И АККУМУЛИРУЮЩИМ БАКОМ.
Данная схема является примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины или аналог Ладдомата насосный узел THERMOMAT. В случае необходимости возможно подсоединение котла к системе без аккумулирующих баков.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ:
Паспорт пеллетной горелки ATMOS A25Каталог комбинированных котлов ATMOS
ООО "Торговый дом "АТМОС" - официальный дилер и уполномоченный сервисный центр чешского производителя ATMOS в Беларуси.
Звоните, чтобы купить чешский комбинированный пиролизный котел Атмос с автоматической подачей пеллет и многофункциональной пеллетной горелкой ATMOS A25 в Минске.
+375 29 694 33 98 A1
+375 29 748 14 84 МТС
Обращаем ваше внимание, что наличие товаров на сайте указано справочно и может отличаться.
Пожалуйста, уточняйте актуальную информацию у наших менеджеров — они всегда готовы помочь вам с выбором и подтвердить наличие нужной модели на складе.
Производитель
Atmos
Мощность
20 кВт
Площадь обогрева
170 м2
КПД
93%
Вид топлива
дрова, пеллеты
Страна производитель
Чехия
Длина дров
330 мм
Время горения
4-12 ч.
Диаметр дымохода
152 мм
