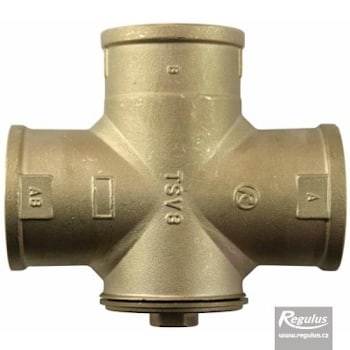

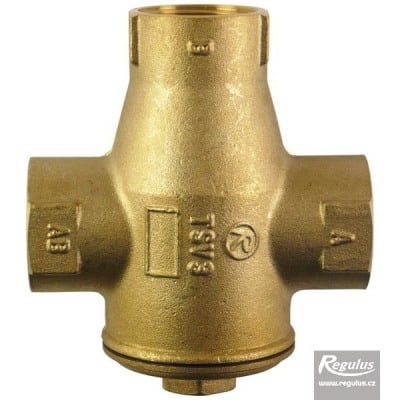

Термостатический клапан TSV3B Dn25 55°C Regulus


Термостатический клапан TSV3B Dn25 55°C Regulus
наличиев наличии
цена184.29 бел.руб.
Клапан служит для защиты твердотопливных котлов от низкотемпературной коррозии. Термостатические смесительные вентили TSV Regulus смешивают холодную возвратную воду из отопительной системы или аккумулирующего бака с горячей водой, выходящей из котла. Термостатические вентили предотвращают низкотемпературную коррозию и закоксовывания теплообменника твердотопливного котла. Загрязненный теплообменник значительно ухудшает КПД котла и повышает риск образования котлового камня.

Все типы вентилей TSV (для температур 45, 55, 65°C) оборудованы термоэлементом с резиновым уплотнением, которое гарантирует высокую герметичность вентиля и этим предотвращает микроциркуляцию во время простоя котла (микроциркуляция через котел вызывает охлаждение воды в аккумуляционном баке).

Термостатические вентили серии TSV (3,5,6,8) можно легко очистить или заменить термоэлемент без демонтажа вентиля из отопительной системы.

Модели TSV3B и TSV5B для своей функции не требуют применения компенсационного вентиля, имеют автоматическую компенсацию горячей воды, подаваемой по байпасу, установленному внутри вентиля.

ОПИСАНИЕ РАБОТЫ КЛАПАНА

В холодном состоянии вход из отопительной системы (горловина А) закрыт термоэлементом, установленным внутри вентиля. Отопительная вода подается из котла по открытому байпасу (горловина В) и выводом из вентиля (горловина АВ) поступает обратно в котел. При достижении открывающей температуры термоэлемента, термоэлемент начнет открывать вход из отопительной системы (горловина А) и одновременно прикрывать байпас (горловина В). С увеличением температуры возвратной воды из отопительной системы вход В (байпас) закрывается больше и

открывается вход А из отопительной системы. В конце пределов регулирования байпас (горловина В) плотно закрыт, а вход из отопительной системы (горловина А) полностью открыт. Благодаря этому, температура поступающей в котел воды, даже при повышенной температуре возвратной воды (поступающей из отопительной системы), удерживается на низшей температуре, чем в случае применения вентиля без автоматического управления байпасом, а котел и при высокой температуре возвратной воды может работать на полную мощность.

В зависимости от гидравлических соотношений и температуры возвратной воды, поступающей из системы, удерживаемая температура всегда немного выше, чем температура открытия вентиля.

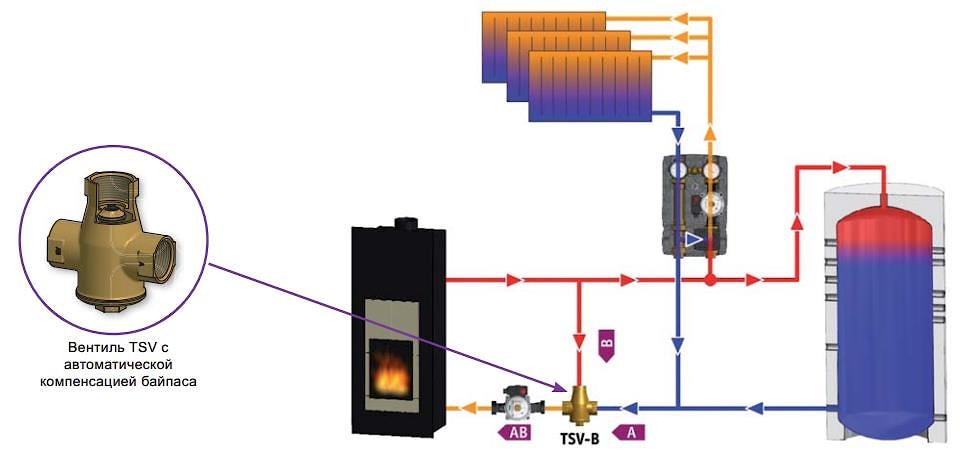

schema regulus tsv5b


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ModelTSV3BTSV5BTSV6BTSV8B
th tsv5b 1
th tsv5b 2
th tsv5b 3
th tsv5b 4
Номинальный внутренний диаметр DN[-]25324050
Максимальное рабочее давление[бар]6666
Соединительная резьба["]1 " внутренняя5/4" внутренняя6/4" внутренняя2" внутренняя
Проточный коэффициент Kvs от А до АВ[м3/час]6,2713,315,8
Проточный коэффициент Kvs от В до АВ[м3/час]4,44,99,611,1
Вес вентиля[кг]0,770,871,71,85
Заявочный код для температуры и герметичностиTSV3BTSV5BTSV6BTSV8B
Открывающая температура 45 °С11282118061297412977
Открывающая температура 55 °С11281118071297512978
Открывающая температура 65 °C10080118081297612979

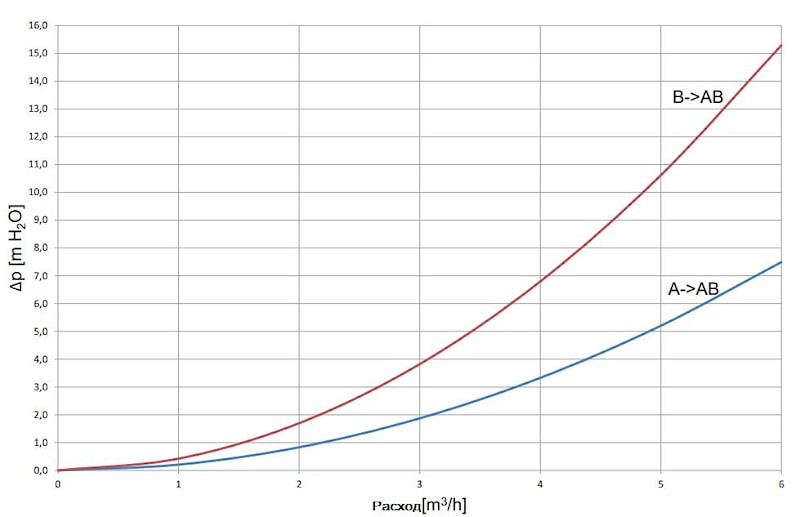

ПОТЕРЯ ДАВЛЕНИЯ

TSV5B poterya davlenia
