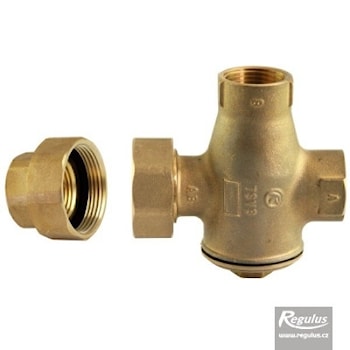

Клапан служит для защиты твердотопливных котлов от низкотемпературной коррозии. Термостатические смесительные вентили TSV Regulus смешивают холодную возвратную воду из отопительной системы или аккумулирующего бака с горячей водой, выходящей из котла. Термостатические вентили предотвращают низкотемпературную коррозию и закоксовывания теплообменника твердотопливного котла. Закоксованный теплообменник значительно ухудшает КПД котла и повышает риск образования котлового камня.

Все типы вентилей TSV (для температур 45, 55, 65°C) оборудованы термоэлементом с резиновым уплотнением, которое гарантирует высокую герметичность вентиля и этим предотвращает микроциркуляцию во время простоя котла (микроциркуляция через котел вызывает охлаждение воды в аккумуляционном баке).

Термостатические вентили серии TSV (3,5,6,8) можно легко очистить или заменить термоэлемент без демонтажа вентиля из отопительной системы.

Модели TSV3B и TSV5B для своей функции не требуют применения компенсационного вентиля, имеют автоматическую компенсацию горячей воды, подаваемой по байпасу, установленному внутри вентиля.

ОПИСАНИЕ РАБОТЫ КЛАПАНА

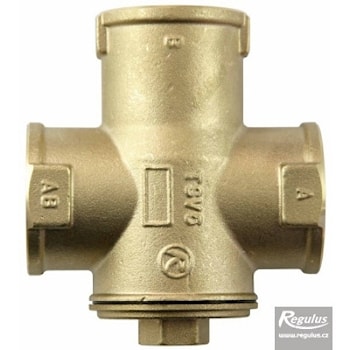

В холодном состоянии вход из отопительной системы (горловина А) закрыт термоэлементом, установленным внутри вентиля. Отопительная вода подается из котла по открытому байпасу (горловина В) и выводом из вентиля (горловина АВ) поступает обратно в котел. При достижении открывающей температуры термоэлемента, термоэлемент начнет открывать вход из отопительной системы (горловина А) и одновременно прикрывать байпас (горловина В). С увеличением температуры возвратной воды из отопительной системы вход В (байпас) закрывается больше и

открывается вход А из отопительной системы. В конце пределов регулирования байпас (горловина В) плотно закрыт, а вход из отопительной системы (горловина А) полностью открыт. Благодаря этому, температура поступающей в котел воды, даже при повышенной температуре возвратной воды (поступающей из отопительной системы), удерживается на низшей температуре, чем в случае применения вентиля без автоматического управления байпасом, а котел и при высокой температуре возвратной воды может работать на полную мощность.

В зависимости от гидравлических соотношений и температуры возвратной воды, поступающей из системы, удерживаемая температура всегда немного выше, чем температура открытия вентиля.

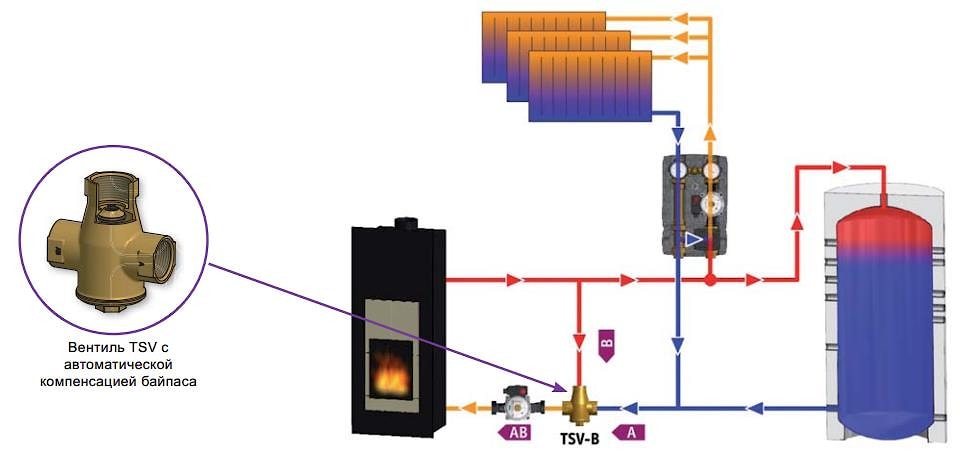

schema regulus tsv5b

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

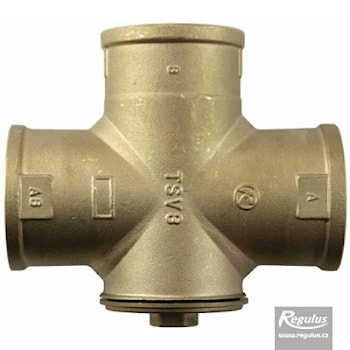

Model		TSV3B	TSV5B	TSV6B	TSV8B

Номинальный внутренний диаметр DN	[-]	25	32	40	50
Максимальное рабочее давление	[бар]	6	6	6	6
Соединительная резьба	["]	1 " внутренняя	5/4" внутренняя	6/4" внутренняя	2" внутренняя
Проточный коэффициент Kvs от А до АВ	[м3/час]	6,2	7	13,3	15,8
Проточный коэффициент Kvs от В до АВ	[м3/час]	4,4	4,9	9,6	11,1
Вес вентиля	[кг]	0,77	0,87	1,7	1,85

Заявочный код для температуры и герметичности	TSV3B	TSV5B	TSV6B	TSV8B
Открывающая температура 45 °С	11282	11806	12974	12977
Открывающая температура 55 °С	11281	11807	12975	12978
Открывающая температура 65 °C	10080	11808	12976	12979

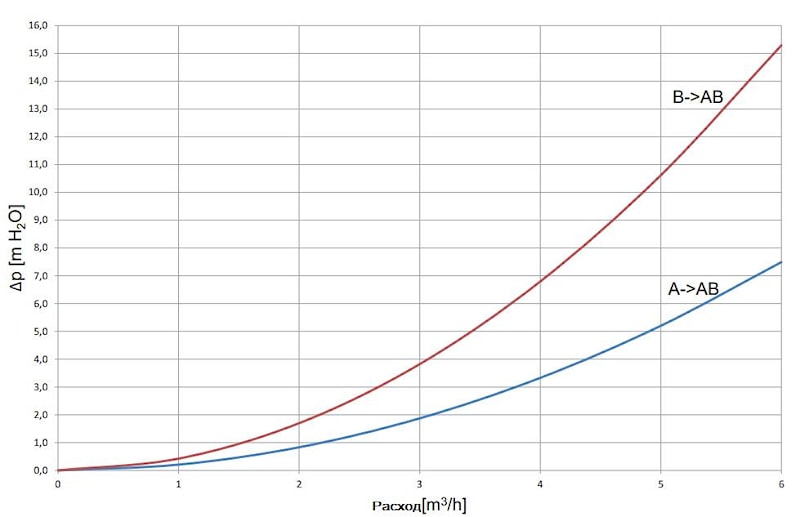

ПОТЕРЯ ДАВЛЕНИЯ
