ATMOS D15PX пеллетный автоматический котел
Автоматические пеллетные котлы ATMOS серии D 15 PX - это уникальная разработка сверхэкономичных и энергоэффективных котлов нового поколения для биотоплива, достигающие максимально возможного для твердотопливных котлов КПД 95%.
Пеллетные котлы ATMOS серии D15PX отличаются компактностью и небольшими размерами. Поставляются в комплекте с автоматической пеллетной горелкой ATMOS A25, встроенным шнековым транспортером и бункером для пеллет объемом 175 литров.
Гарантия завода - производителя ATMOS 2 года, при обвязке твердотопливного котла ATMOS D 15 PX с аккумулирующей емкостью гарантия 3 года!
Конструкция котла ATMOS D 15 PX
Теплообменник чешских пеллетных котлов ATMOS представляет собой запатентованную сварную конструкцию из стальных листов европейского производства толщиной 5 мм. Для минимизации теплопотерь котлов применяется минеральная и сибраловая изоляция. А для увеличения теплоотдачи и срока службы котла - специальная армированная керамика в теплообменнике котла.

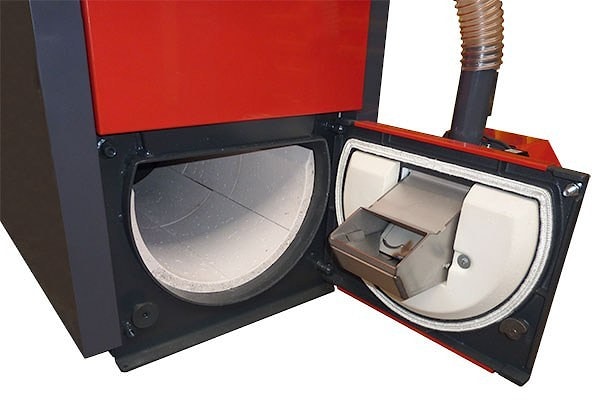

Факельная автоматическая горелка для пеллет из нержавеющей стали установлена в передней части котла в дверцах нижней камеры сгорания. Камера сгорания выложена армированной керамикой, которая способствует идеальному горению пламени с максимально высокой эффективностью. Отличительная особенность пеллетных котлов ATMOS серии D 15 PX – трубчатый теплообменник с простой очисткой, не требующей много времени и сил.

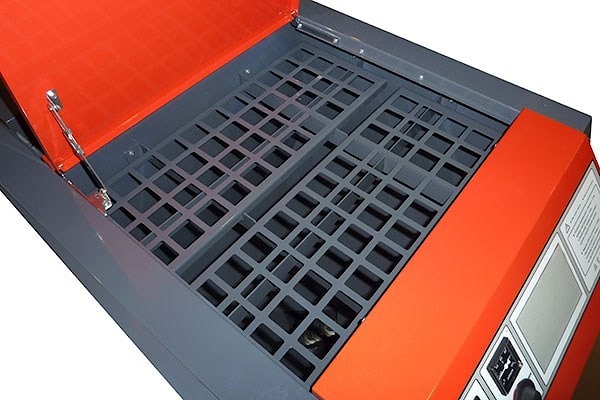

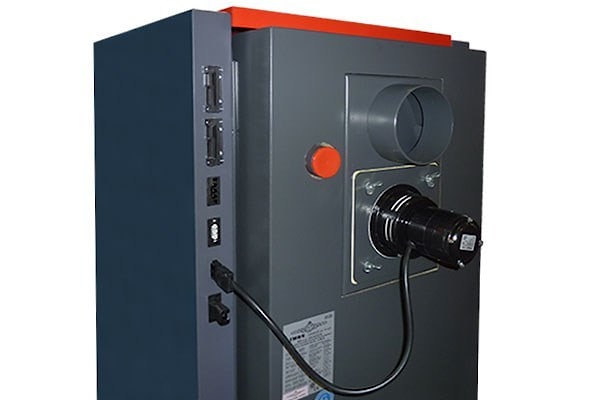

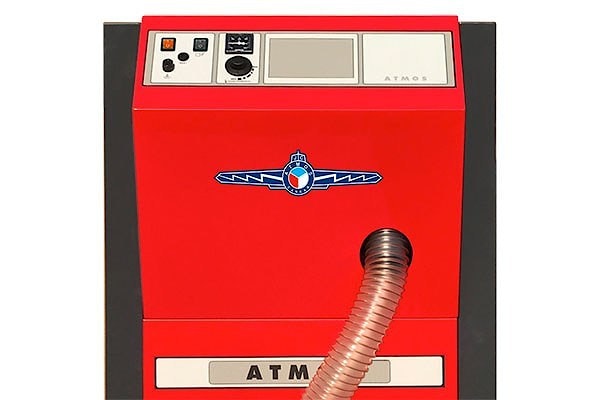

В верхней части котла расположен бункер для пеллет, из которого топливо подается в горелку с помощью шнекового транспортера. Подача пеллет управляется в автоматическом режиме по заданным температурным параметрам. Т.е., в горелку подается такое количество пеллет, какое необходимо для поддержания заданной комнатной температуры. Поэтому пеллетные котлы с порционной автоматической подачей пеллет более экономичны, в отличие от котлов с ретортной горелкой. Функциональная панель управления позволяет контролировать работу пеллетного котла. Как и все газогенераторные котлы ATMOS пеллетные котлы серии D 15 PX оснащены вытяжным вентилятором. В отличие от нагнетательных вентиляторов, вытяжной вентилятор удаляет неприятные запахи от процесса горения пеллет и препятствует попаданию дыма и копоти в жилое помещение. Важная конструктивная особенность пеллетных котлов ATMOS серии DxxPX – это отсутствие охлаждающего контура котла от перегрева. Благодаря тому, что в горелку подается необходимое количество пеллет, не происходит перегрева котла при отключении электроэнергии. Если отключают электроэнергию, котел также отключается и затухает. Такой принцип безопасности во многом схож с безопасной работой газового котла. Дозированной подачей топлива пеллетные котлы ATMOS DxxPX отличаются значительно большей экономией расхода топлива и высоким КПД до 95%.
Котлы для пеллет ATMOS D 15 PX относятся к 6 наивысшему классу экологических норм выбросов, отвечают классу энергетической эффективности A+, европейским требованиям Ekodesign и белорусским стандартам ЭкоНИП.
Главная отличительная особенность пеллетных котлов ATMOS – это собственные разработки и производство всех составляющих узлов (от ручки до автоматики управления) и испытания в собственных научных лабораториях готовых изделий перед массовым выпуском любого котла – пеллетного или газогенераторного. Поэтому ремонт котла, при необходимости, доступен каждому потребителю.
Преимущества пеллетных котлов ATMOS D 15 PX.
- Компактные размеры для небольших топочных.
- Пеллетная горелка со встроенным вентилятором. Функции горелки - автоматический розжиг, автоматическое гашение пламени, самодиагностика, функция самоочистки.
- Камера сгорания выложена армированной керамикой, защищающая теплообменник котла от прогорания и способствующая максимальной передаче тепла в систему отопления.
- Вытяжной вентилятор.

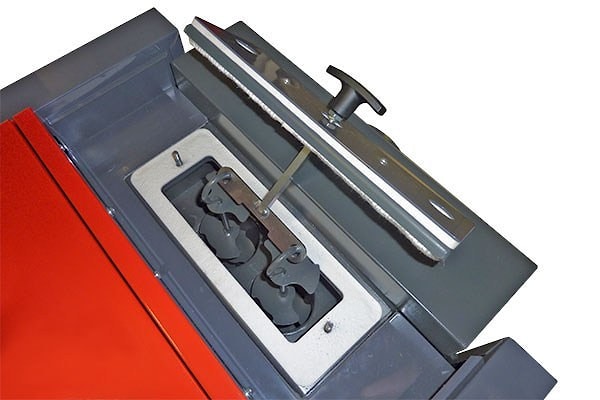

- Трубчатый теплообменник с возможностью оперативной очистки.
- Высокая эффективность. КПД 95 %.
- Максимальный комфорт отопления– полностью автоматическая работа котла, не требующая постоянного контроля.
- Надежность, безопасность и долговечность. Для автоматических котлов на пеллетах ATMOS серии D_PX нет необходимости ежегодного технического и сервисного облуживания, а также осуществлять ремонт основных узлов, например, пеллетной горелки или автоматики управления. Срок службы пеллетных котлов ATMOS не менее 20 лет.
- Небольшие размеры и легкий вес.
- Возможность установки пневматической подачи пеллет.
- Экологическое сжигание– котел согласно CSN EN 303-5, класс 6, EKODESIGN 2015/1189
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Тип котла | D15PX | |
Производительность котла | кВт | 4 - 15 |
Площадь нагрева | м2 | 1,9 |
Объем загрузочного бункера для пеллет | dm3 | 175 |
Размер загрузочной камеры | мм | 542x480 |
Предписываемая тяга дымохода | Па | 15 |
Максимальное рабочее избыточное давление воды | кПу | 250 |
Вес котла | кг | 345 |
Диаметр вытяжной горловины | мм | 150/152 |
Покрытие эл. части | IP | 20 |
Электрическая потребляемая мощность - при запуске - при эксплуатации | 572/1092 92 | |
КПД котла | % | 95 |
Класс котла | 5 | |
Класс энергетической эффективности | A+ | |
Температура дымовых газов при номинальном мощности (гранулы) | °C | 118 |
Весовой поток дымовых газов при номинальном мощности (гранулы) | кг/с | 0,011 |
Предписанное топливо (предпочтительно) | пеллеты диаметром 6 - 8 мм, теплотворная способность 16 - 19 МДж.кг | |
Средний расход топлива - гранул в номинальном производительности | 3,6 | |
Объем воды в котле | l | 76 |
Гидравлические потери котла | mbar | 0,20 |
Минимальный объем буферного бака | l | 500 |
Напряжение подключения | В/Гц | 230/50 |
Минимальная температура возвратной воды | °C | 65 |
Предписанная рабочая температура котла | °C | 80-90 |
Размеры котла | ||
Высота А | мм | 1411 |
Ширина С | мм | 674 |
Глубина котла В1 | мм | 1145 |
Глубина котла с пеллетной горелкой В2 | мм | 1447 |

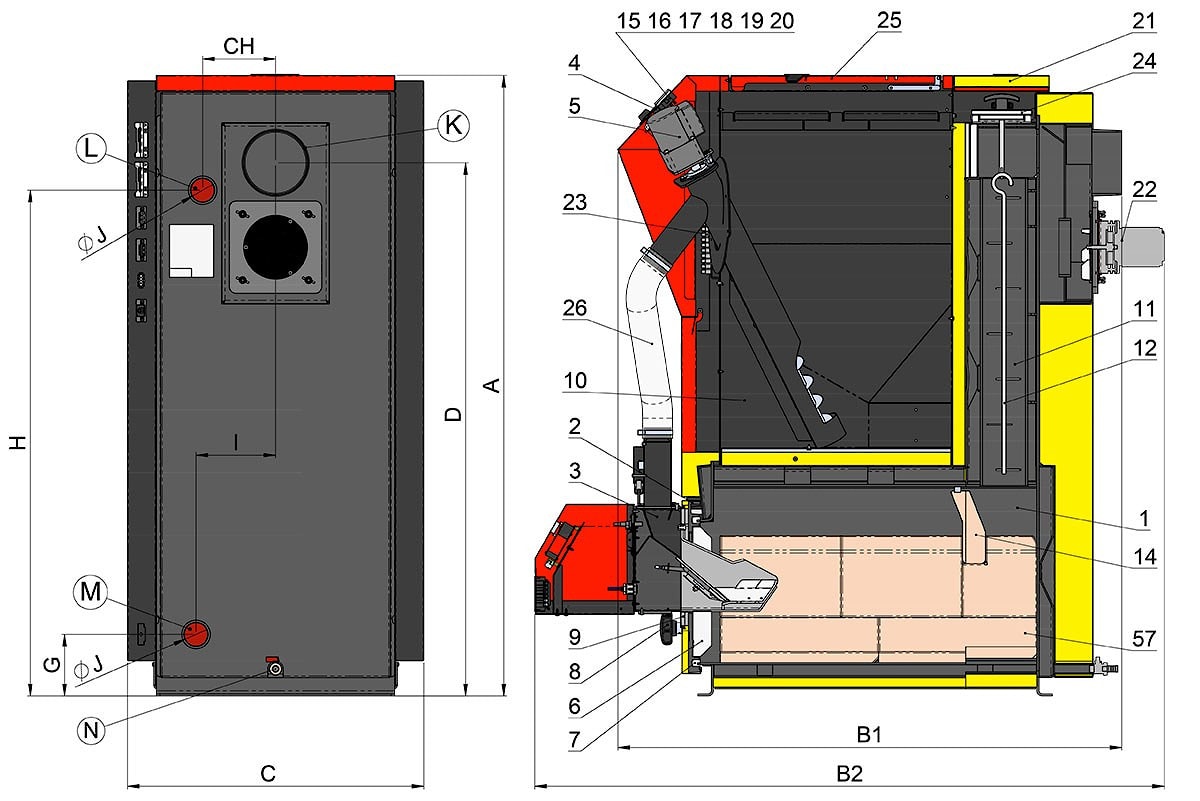

1. | Корпус котла | 16. | Главный выключатель (код: S0092) |
2. | Дверь для золоудаления (код: S0459) | 17. | Котловой термостат (код: S0021) |
3. | Горелка для пеллет ATMOS A25 (код: H0044) | 18. | Выключатель горелки (код: S0102) |
4. | Панель управления | 19. | Предохранительный термостат (код: S0068) |
5. | Шнек (винтовой) подачи пеллет | 20. | Предохранитель T6,3A/1500 - тип |
6. | Изоляция дверец - Sibral с отверстием для горелки (код: S0266) | 21. | Крышка для очистки теплообменника |
7. | Уплотнительный шнур 18 x 18 мм (код: S0240) | 22. | Вентилятор - вытяжной |
8. | Колечко (код: S1047) | 23. | Конденсатор для вытяжного вентилятора |
9. | Изоляция под горелку (код: S0164) | 24. | Крышка дымового канала |
10. | Топливный бункер 175 л | 25. | Крышка топливного бункера |
11. | Трубчатый теплообменник | 26. | Соединительная гофра горелки - длина 550 мм, Ø 65 мм |
12. | Очистка трубчатого теплообменника | К | Дымоход |
13. | Огнеупор камеры | L | Выход воды из котла |
14. | Огнеупор - диафрагма | М | Вход воды в котел |
15. | Термометр (код: S0041) | N | Сливной кран |
ВАРИАНТЫ МОНТАЖА ПЕЛЛЕТНОГО КОТЛА D 15 PX
Данные схемы являются примером грамотного монтажа для эффективного и экономичного отопления. По желанию заказчика для обвязки малого контура вместо Ладдомата можно использовать термостатический вентиль REGULUS, насос и обратный клапан без пружины. В случае необходимости возможен монтаж пеллетного котла ATMOS D 15 PX без аккумулирующих баков.
В качестве дополнительной опции для автоматизации процесса очистки пеллетной горелки можно предложить компрессорную (пневматическую) очистку.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ:Паспорт пеллетной горелки ATMOS A25
Каталог пеллетных котлов ATMOS
ООО "Торговый дом "АТМОС" - официальный дилер и уполномоченный сервисный центр чешского производителя ATMOS в Беларуси.
Звоните, чтобы купить чешский пеллетный котел Атмос с автоматической подачей пеллет и многофункциональной пеллетной горелкой ATMOS A25 в Минске.
+375 29 694 33 98 A1)
+375 29 748 14 84 МТС)
Обращаем ваше внимание, что наличие товаров на сайте указано справочно и может отличаться.
Пожалуйста, уточняйте актуальную информацию у наших менеджеров — они всегда готовы помочь вам с выбором и подтвердить наличие нужной модели на складе.
Производитель
Atmos
Мощность
15 кВт
Площадь обогрева
130 м2
КПД
95%
Вид топлива
пеллеты
Страна производитель
Чехия
Диаметр дымохода
150 мм
