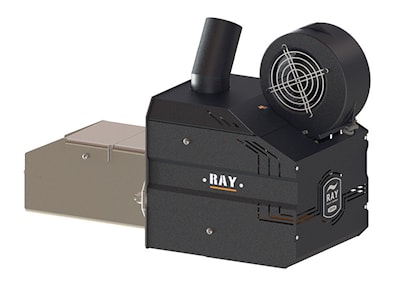

ZOTA Ray - 25 кВт пеллетная горелка

с пультом управления

Комплект поставки:

• пеллетная горелка ZOTA Ray мощностью 25 кВт;
• пульт управления пеллетной горелкой.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ПЕЛЛЕТНОЙ ГОРЕЛКИ ZOTA Ray:

• Топливо - древесные и диаметром 6-8 мм.
• Время работы на одной полной загрузке -до 5 суток (базовый бункер 200 л).
• Автоматический поджиг топлива (ТЭН мощностью 375 Вт).
• Автоматическая модуляция мощности горелки 5-25 кВт.
  Контроль автоподжига и горения с помощью фотоэлемента.
• Быстрый старт и остановка горелки.
• Низкая потребляемая электрическая мощность.
• Безопасность работы благодаря контролю температуры в горелке.
• Высокий КПД за счет распределенной подачи воздуха в зону горения.
• Функция автоматической очистки: продувка воздухом + механическая очистка чаши топки (подвижный колосник).
• Безопасность работы и точность подачи топлива обеспечивают два независимых шнека.
• Управление насосами ЦО, ГВС (датчик ГВС ).
• Встроенный термостат с функцией снижения температуры теплоносителя.
• Погодное регулирование (датчик наружной температуры).
• Комнатный программируемый термостат (опция).
• Интернет – модуль ECONET 300 (опция).
• Модуль управления элементами системы отопления (опция).
• Возможность установки бункера большего объёма (опция).

Комплект приставной пеллетной горелки ZOTA «RAY» состоит из сборно-разборного топливного бункера, механизма подачи топлива, приставной пеллетной горелки и пульта управления. Механизм подачи топлива предназначен для подачи древесных пеллет из топливного бункера в горелку.

Приставная пеллетная горелка обеспечивает дозированную подачу топлива и воздуха в топочное пространство за счет наличия дополнительного шнека подачи и вентилятора наддува. В конструкции горелки реализована функция автоподжига. Автоматическая очистка горелки производится механизмом автоматического перемещения чаши топки.

Безопасность пеллетной горелки Зота Рей достигается за счет наличия в конструкции дополнительного шнека подачи, механизма автоматического перемещения чаши горелки, специального алгоритма продувки, датчика температуры горелки, оповещающего о возникновении нештатной ситуации и воздушному разрыву между основным узлом подачи топлива и горелкой.

Пульт управления пеллетной горелки управляет не только механизмами и процессом сжигания топлива в комплекте приставной пеллетной горелки ZOTA «RAY», но и Вашей системой отопления и горячего водоснабжения, обеспечивая комфортную температуру в доме и нагрев горячей воды до заданной температуры.

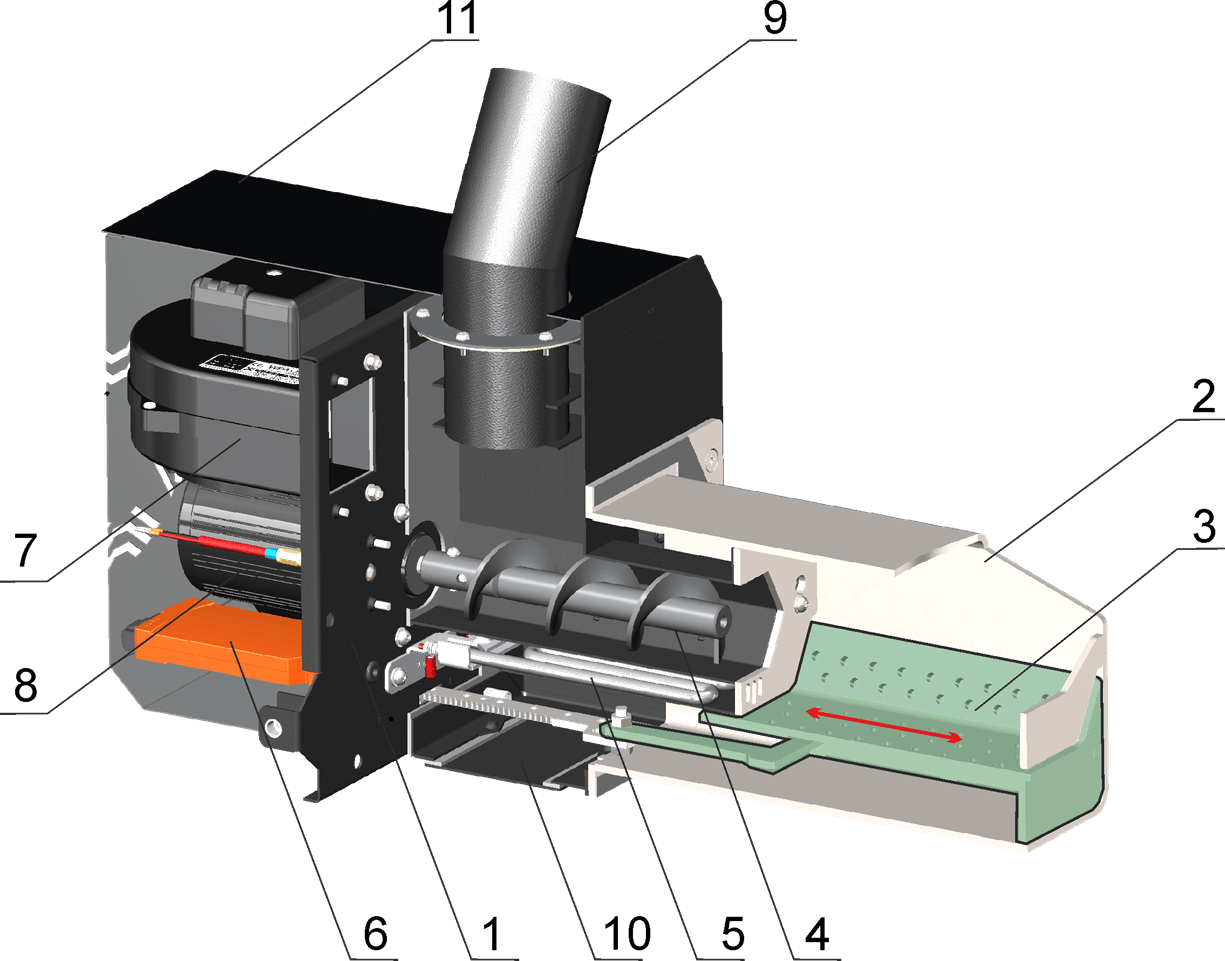

1 - Корпус горелки 2 - Корпус топки 3 - Подвижная чаша топки 4 - Шнек подачи топлива 5 - Нагревательный элемент системы автоподжига 6 - Механизм автоматического перемещения чаши топки 7 - Вентилятор наддува 8 - Мотор-редуктор 9 - Труба приема топлива 10 - Лючок чистки горелки (3 шт.) 11 - Защитный кожух

Регулировка мощности горелки производится с помощью модуля автоматики.

Пульт управления пеллетной горелкой обеспечивает следующие функции:

• автоматический поджиг топлива;
• автоматическая модуляция мощности горелки;
• контроль автоподжига и горения с помощью фотоэлемента;
• быстрый старт и остановка горелки;
• небольшая потребляемая мощность от питающей электрической сети;
• наличие функции автоматической очистки горелки;
• наличие механического устройства очистки топки горелки;
• управление насосами трех контуров;
• погодное регулирование;
• встроенный термостат с функцией снижения температуры теплоносителя;
• обеспечение безопасности за счет мониторинга температуры топлива в горелке;
• высокий КПД работы горелки за счет распределенной подачи воздуха в зону горения;
• запись статистки.

Пульт управления пеллетной горелки ZOTA Ray - 25:

Режимы работы котла устанавливаются на панели пульта управления пользователем. По умолчанию установлен режим отопления. Заводские настройки пульта управления обеспечивают эффективное сгорание топлива. Пульт управления дает возможность пользователю вносить корректировки в процесс горения уменьшая или увеличивая подачу топлива и воздуха.

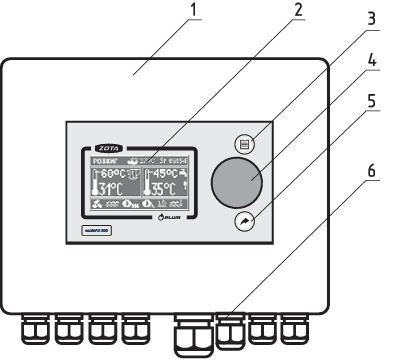

1 - Корпус пульта управления 2 - Экран пульта управления 3 - Кнопка Ввод/Меню (Enter/Menu) 4 - Джойстик пульта управления 5 - Кнопка Отмена/Назад 6 - Сальники для ввода кабелей

Технические характеристики пеллетной горелки ZOTA Ray

Скачать паспорт и руководство по эксплуатации пеллетной горелкой ZOTA Ray 25 кВт.
